您當前的位置： 電子元器件破壞性物理分析（DPA）介紹
———————————————————————————————————————————————————————————
破壞性物理分析，英文Destructive Physical Analysis，縮寫即DPA。它是在元器件的生產批隨機抽取適當數量的樣品，采用一系列非破壞和破壞性的方法來檢驗元器件的設計、結構、材料、制造質量是否滿足預定用途及相關規范要求。
根據DPA結果剔除不合格批次，保留合格批次。破壞性物理分析（DPA）是高可靠工程使用的元器件質量保證重要方法之一，主要用于元器件批質量的評價，也適用于元器件生產過程中的質量監控。 DPA可發現在常規篩選檢驗中不一定能暴露的問題，這些問題主要是與產品設計、結構、裝配等工藝相關的缺陷。由于破壞性物理分析技術有這樣的技術特點，因此，對軍用電子元器件開展DPA，可以把問題暴露于事前，有效防止型號工程由于電子元器件的潛在質量問題而導致整體失效。
對于DPA中暴露的問題，只要元器件承制廠所與DPA實驗室緊密結合，進行分析與跟蹤，準確找出導致缺陷產生的原因，采取有針對性的整改措施，則大多數缺陷模式是可以得到控制或消除的。
破壞性物理分析（DPA）技術不但適用于軍用電子元器件，而且也同樣適用于民用電子元器件，如采購檢驗、進貨驗貨及生產過程中的質量監測等均可應用DPA技術。
電子元器件破壞性物理分析（DPA）分析范圍
———————————————————————————————————————————————————————————
電阻器；電容器；磁珠；電感器；變壓器；晶體振蕩器；晶體諧振器；繼電器；
半導體分立器件（二極管、三極管、場效應管、達林頓陣列、半導體光電子器件等）；
電連接器；開關及面板元件；半導體集成電路（時基電路、總線收發器、緩沖器、驅動器、電平轉換器、門器件、觸發器、LVDS線收發器、運算放大器、電壓調整器、電壓比較器、電源類芯片（穩壓器、開關電源轉換器、電源監控器、電源管理等）、數模轉換器（A/D、D/A、SRD）、存儲器、可編程邏輯器件、單片機、微處理器、控制器等）；濾波器；電源模塊；IGBT等。

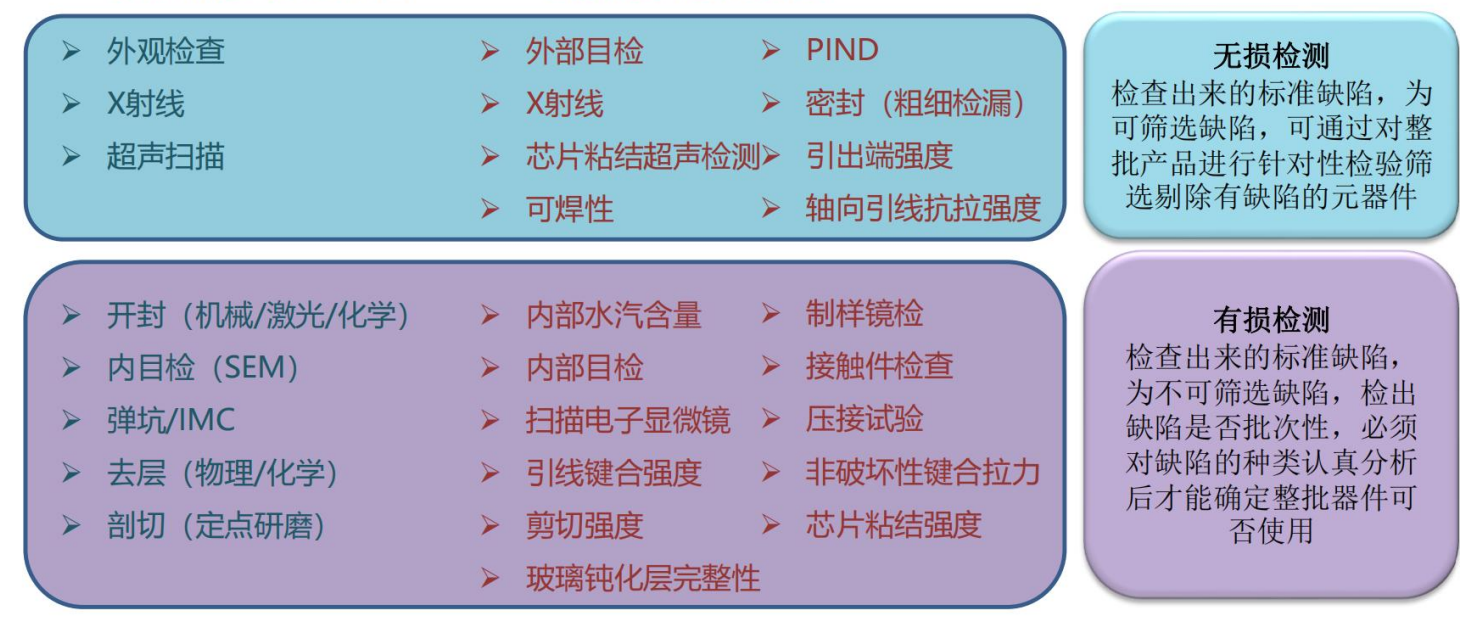

電子元器件破壞性物理分析（DPA）檢測項目
———————————————————————————————————————————————————————————
電子元器件破壞性物理分析（DPA）應用示例
———————————————————————————————————————————————————————————
外部目檢：外觀鏡檢的目的是確認封裝工藝是否有異常，亦可用來觀察因操作、組裝以及測試對封裝體造成的損傷。

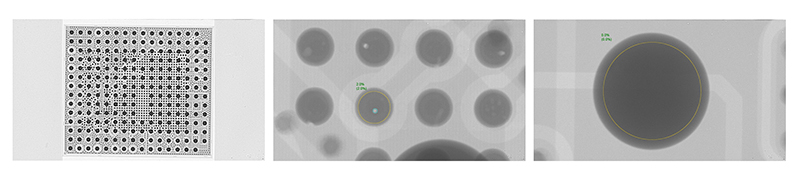

X射線檢查（X-Ray）：X光檢查的目的是采用非破壞性的方式探測封裝體內部的缺陷，尤其是在封裝過程中產生的缺陷，諸如外 來物質、不合適的互聯引線、晶粒粘結材料中的空洞等內部缺陷。

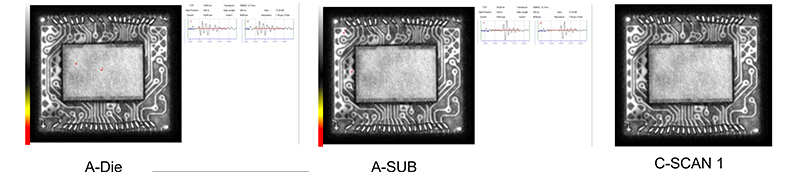

超聲掃描分析：聲學顯微術是一種先進的無損分析方法，它利用高頻的超聲波獲得物體內部和外部的高分辨率的圖像。 通過捕捉通過物體的聲波（穿透模式）或從物體反射回去的聲波（反射模式）， 并將這些聲音信號轉化為數字 信號，可以獲得圖像。聲學顯微技術還可以顯示物體的內部結構和缺陷。
芯片開封+內部目檢

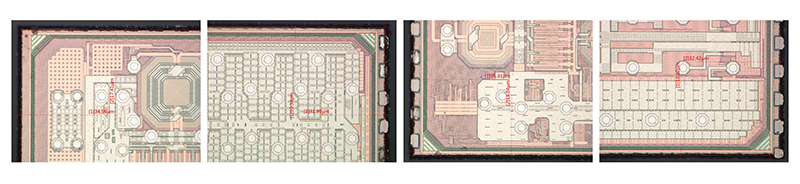

芯片開封Decap+OM：確認開封后的封裝體內部是否有缺陷或損傷，包括晶粒上的logo標識應與廠家資料相符/芯片頂層表面不 得有污染、異物、擦傷、劃痕、裂紋、頂針印損傷、樹枝狀結晶等/有效電路區無裂紋/die邊緣與die護圈外側邊 緣間的最小距離/Die表面鈍化層無缺損、無裂紋等。
樣品晶粒四角放大圖及KOZ width測量和晶背概貌圖（表征晶背形貌細節）。

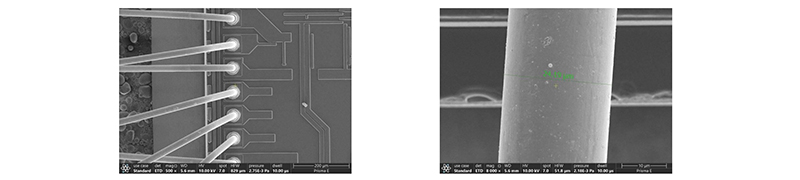

芯片開封Decap+SEM：打線區域放大圖及焊球直徑、線徑、焊球與周圍結構的間距、Bond pad opening尺寸測量。
制樣鏡檢：

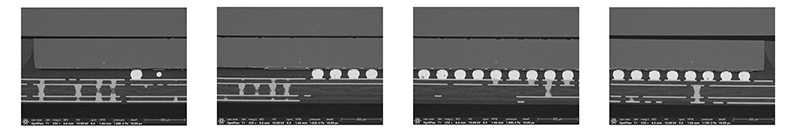

切片+SEM：確認芯片樣品內部結構，針對X-Ray&SAT分析異常做切片驗證。

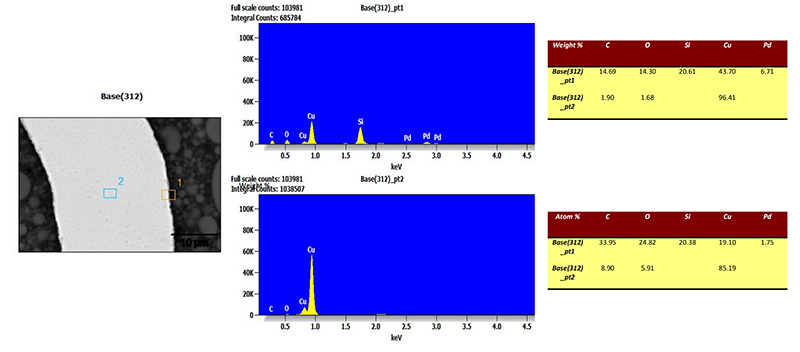

切片+EDS：確認鍵合線及金屬層材質。

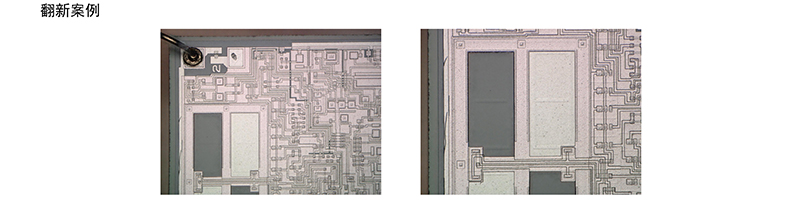

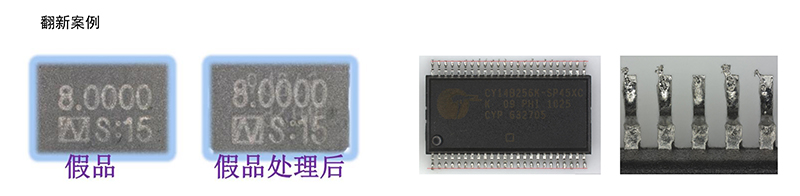

IC芯片假冒翻新：

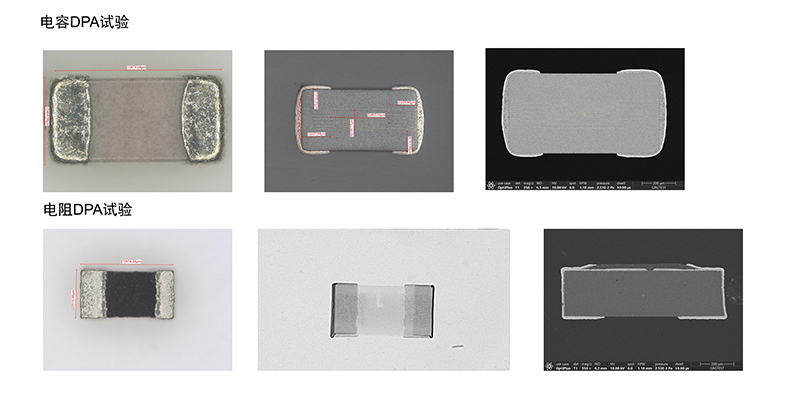

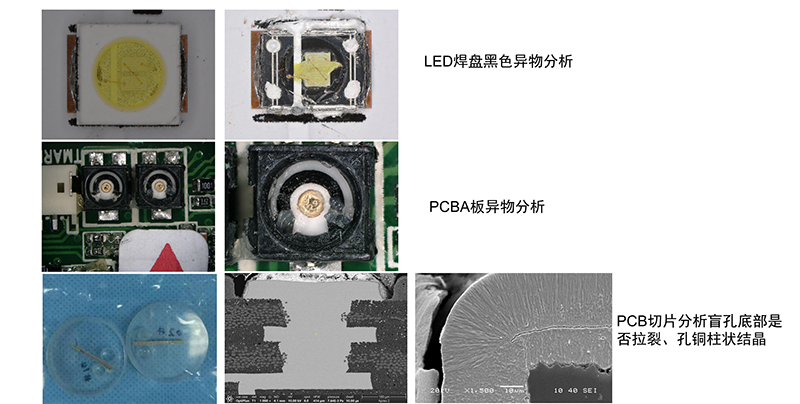

其他測試：
