SEM-EDS分析（掃描電鏡-能譜分析介紹）
————————————————————————————————————————————————————
SEM-EDS分析結合了掃描電子顯微鏡（SEM）和能量色散X射線光譜（EDS）技術。 SEM通過高能電子束掃描樣品表面，生成高分辨率的圖像，揭示樣品的微觀形貌。 EDS則通過檢測樣品發射的特征X射線，確定其元素組成和相對含量。 兩者結合，能夠提供樣品的詳細形貌和化學成分信息。 |
|

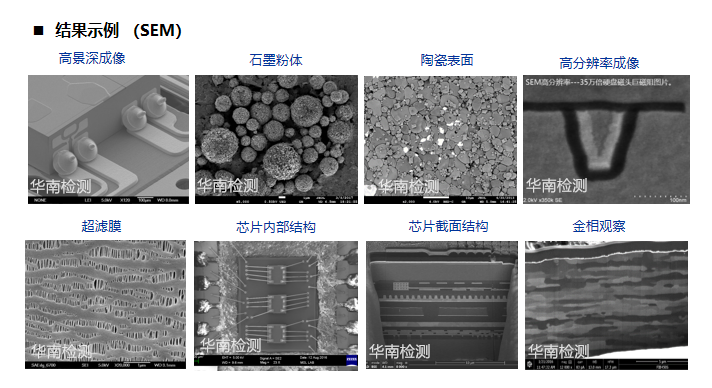

SEM掃描電鏡檢測示例
————————————————————————————————————————————————————

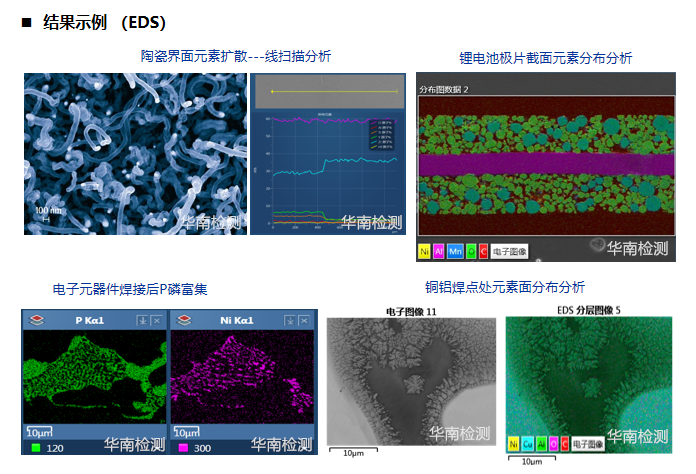

EDS能譜分析示例
————————————————————————————————————————————————————

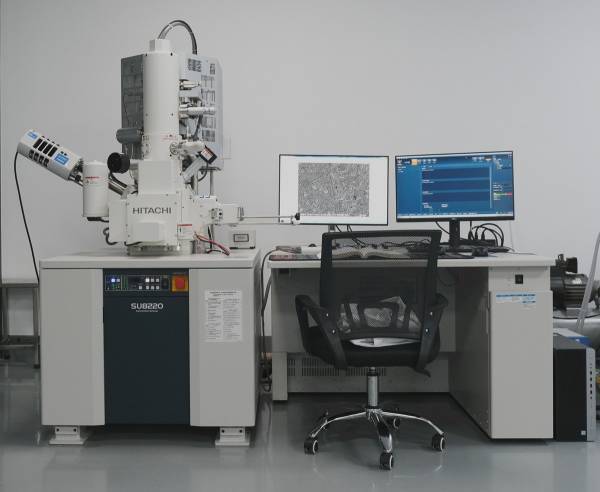

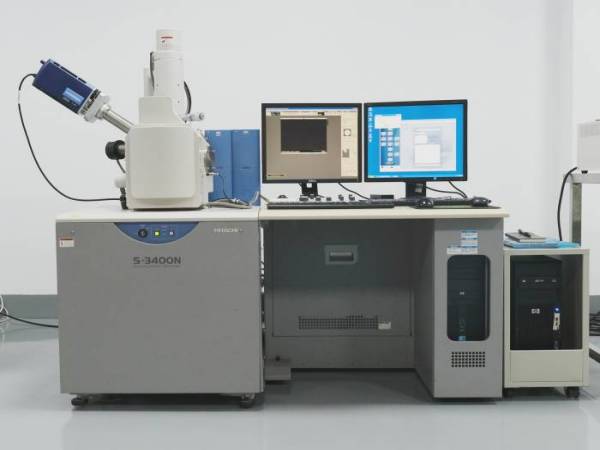

SEM/EDS設備展示
————————————————————————————————————————————————————
 |  |
SEM-EDS分析服務
————————————————————————————————————————————————————
微觀形貌觀察：高分辨率成像，揭示樣品表面的細節。
元素成分分析：精確檢測樣品中的元素種類和含量。
缺陷與故障分析：識別材料中的缺陷和故障點，幫助改進工藝和產品質量。
SEM/EDS分析手段————————————————————————————————————————————————————
主要用于無機材料微結構與微區組成的分析和研究，儀器的功能包括：
（1）電子衍射：選區衍射、微束衍射、會聚束衍射；
（2）成像：明場像（BF）、暗場像（DF）、衍射像、高分辨像(HREM)、掃描透射像，環角暗場像（HAADF）；
（3）微區成分：EDS能譜的點、線和面分析；
SEM/EDS應用范圍
————————————————————————————————————————————————————
材料科學：研究材料的微觀結構和成分，優化材料性能。
電子元件：檢測電子元件的焊接質量和故障分析。
材料范圍：除磁性材料之外的任何無機材料，包括粉體、薄膜和塊材；不適用于有機和生物材料。
表征范圍：微觀形貌、顆粒尺寸、微區組成、元素分布、元素價態和化學鍵、晶體結構、相組成、結構缺陷、
晶界結構和組成等。
送樣須知
————————————————————————————————————————————————————
粉末樣品基本要求
1、單顆粉末尺寸最好小于1μm；
2、無磁性；
3、以無機成分為主，否則會造成電鏡嚴重的污染，高壓跳掉，甚至擊壞高壓槍；
塊狀樣品基本要求
1、需要電解減薄或離子減薄，獲得幾十納米的薄區才能觀察；
2、如晶粒尺寸小于1μm，也可用破碎等機械方法制成粉末來觀察；
3、無磁性；
 |
