引言

在電子制造業中，PCB多層板內部發生短路是極其棘手且代價高昂的失效模式。這種缺陷深藏于數十甚至上百層壓合結構之內，肉眼與常規手段根本無法觸及。如何在不破壞樣品的前提下，準確鎖定短路發生的具體層間和準確位置，是提升良率、加速故障分析的關鍵。本文將深入探討工業CT無損檢測技術如何成為解決這一行業難題的可靠方案。我們將從內部短路的診斷挑戰切入，詳細剖析工業CT掃描的工作原理，逐步拆解定位短路的具體實施步驟，并系統總結其相較于傳統方法的壓倒性優勢，為電子制造企業的品控與研發團隊提供堅實的技術決策依據。

一、PCB多層板內部短路：傳統診斷的局限與現代挑戰

PCB內部短路成因復雜，可能源于層壓工藝中的導電異物、內層圖形蝕刻殘留、電鍍孔銅瘤、或熱應力導致的絕緣材料碳化等。

這些缺陷點往往微米級尺寸，卻足以導致整個模塊功能失效。

傳統的定位方法面臨巨大困境。電性能測試僅能確認短路存在，無法提供物理位置信息。

破壞性的物理切片雖然能提供截面信息，但過程不可逆，且成功率極低，如同“大海撈針”，很容易錯失故障點，并損毀問題樣品。

這種低效、高破壞性的分析方式，已無法適應高密度、高價值PCB的現代制造與失效分析需求。

無損、可視化、高精度的檢測技術成為剛性需求。

這正是專業工業ct檢測服務的價值所在，它為解決此類問題提供了全新的技術路徑。

二、工業CT無損檢測技術原理深度剖析

工業CT（計算機斷層掃描）無損檢測技術的核心，源于其能夠無損獲取物體內部三維結構信息的能力。

其工作原理類似于醫用CT，但采用更高能量的X射線源，以滿足穿透金屬等致密材料的需求。

在檢測時，被檢PCB板被置于精密旋轉臺上。

高能X射線束穿透樣品，由于樣品內部不同材料（如銅、玻璃纖維、環氧樹脂）對X射線的衰減系數不同，探測器會接收到帶有強度差異的投影信號。

樣品旋轉360°，系統會采集上下張乃至數千張不同角度的二維投影圖像。

隨后，通過專門的工業CT掃描重建算法，計算機將這些二維投影數據重構成完整的三維體素?cái)?shù)據集。

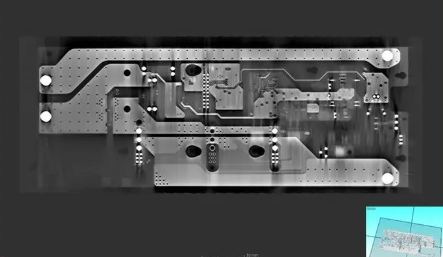

這個三維數據體，就是PCB板內部結構的完整數字克隆，可以任意方向剖切、觀察。

工業CT檢測機構的技術核心，正是通過高分辨率探測器與先進算法，將這種材料密度差異轉化為清晰的三維影像對比度，從而讓隱藏在內部的銅線、孔、異物等細節一覽無余。

三、定位PCB內部短路層的具體實施步驟

利用工業CT掃描精準定位短路點，是一個系統性的科學分析過程，通常由專業的工業ct檢測機構按標準化流程執行。

第一步：高精度數據采集。 根據PCB的材質、層數與密度，設置X射線電壓、電流、曝光時間與掃描軌跡。例如，針對常見FR-4材料的8-20層板，通常會采用特定的掃描參數組合，以實現對細微銅箔線路與缺陷的成像對比度。掃描過程通常持續數十分鐘，生成海量原始投影數據。

第二步：三維重構與數據處理。 利用高性能工作站對原始數據進行重建，生成三維體數據。通過去噪、濾波等算法優化圖像質量，確保內部結構的清晰度。

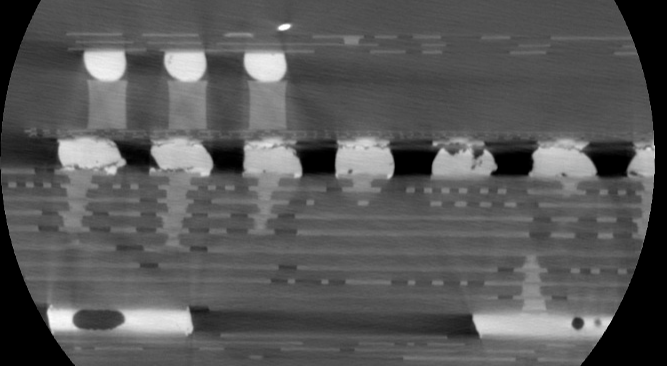

第三步：三維可視化分析與層間定位。 分析工程師操作軟件，對三維模型進行虛擬“解剖”。通過制作與PCB層壓方向一致的橫截面、縱截面視圖，可以逐層檢查每一層走線及層間介質狀態。短路點，如層間過近的線路、孔銅連接等異常，會在三維視圖中表現為非預期的亮色連接（銅材料）。通過測量工具，可直接在三維空間中標注出缺陷點的三維坐標。

第四步：缺陷表征與報告生成。 確定短路點后，可進一步分析其形態、大小及可能成因，例如測量短路橋接的寬度，或評估異物的大小。專業的工業ct檢測服務會提供包含缺陷三維標注圖、坐標數據、分析結論的詳細檢測報告，為后續的工藝改進或維修提供準確導航。

四、工業CT掃描在PCB短路分析中的核心優勢

相較于任何傳統方法，工業CT無損檢測在該應用領域展現出不可替代的核心優勢。

首要優勢是真正的“無損”。整個檢測過程不會對樣品造成任何物理接觸或損傷，保住了珍貴的問題樣品，可供后續其他分析或驗證使用。

第二是三維可視化與精準定位。它不僅能找到短路點，更能以三維形式直觀展示缺陷與周圍結構的空間關系，實現“所見即所得”的定位，精度可達微米級。這對于分析如BGA底部、埋孔內等復雜區域的短路至關重要。

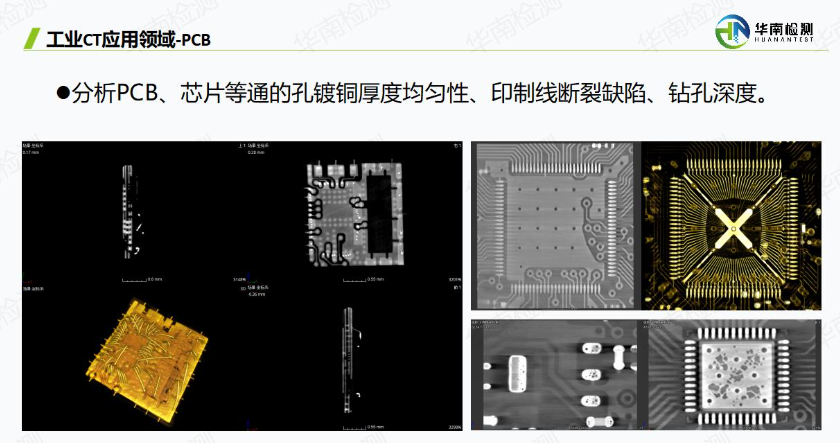

第三是檢測信息量極為豐富。一次工業CT掃描，除了定位短路，還可同步檢測內層開路、孔銅厚度不足、層間對準度、樹脂空洞、纖維布皺褶等多種潛在缺陷，實現一站式質量診斷。

第四是高效與分析深度。它極大縮短了故障分析周期，從數天甚至數周的盲目切片嘗試，縮短至數小時的精準掃描分析，并能夠提供傳統方法無法企及的三維空間信息深度。

作為專業的工業ct檢測機構，我們依托先進的工業CT設備與資深分析團隊，將這一技術優勢轉化為客戶可靠的品控保障。我們的工業ct檢測服務致力于為客戶提供不僅是數據，更是清晰的故障物理根因與工藝改進方向，幫助客戶從根本上提升產品可靠性，降低質量成本。

通過工業CT無損檢測技術，PCB多層板內部短路這一隱蔽的“幽靈”故障得以被清晰捕獲與精準定位，它標志著電子制造業失效分析從經驗推測走向科學可視化的關鍵一步。
