你有沒有遇到過這種情況：產品出廠測試全過，發到客戶手里用了一年半，突然大批量“罷工”？拆開一看，幾個二極管直接掉了，焊盤上光禿禿的。這不是個例，而是典型的PCBA失效分析要解決的難題。

今天不講虛的，直接給一個我們廣東省華南檢測技術有限公司經手的真實案例，某PCBA灌膠后使用一年半，二極管脫落。通過完整的PCBA失效分析流程，我們找到了真兇：焊點疲勞開裂。下面一步步拆解，讓你下次遇到類似問題也能快速定位。

一、案例背景：一款PCBA的“離奇”失效

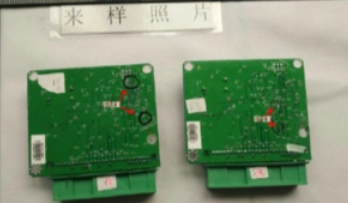

客戶送來一塊失效板，整板灌過膠。把膠剝離后，肉眼就能看到幾個二極管已經歪斜，有的直接掉了下來。注意，掉的全是二極管，別的元器件紋絲不動。這說明了什么？不是灌膠工藝整體出問題，而是二極管焊點本身有隱患。PCBA失效分析的第一步，就是通過這種“異常分布”鎖定懷疑對象。

如果您是研發或質量工程師，看到這種情況，第一反應可能是“焊錫質量不行”或“爐溫沒設好”。但別急，真相往往更隱蔽。

二、PCBA失效分析全過程：從外觀到電鏡

我們按標準流程，一步步動手檢測。

2.1 外觀檢查：焊腳與焊盤分離

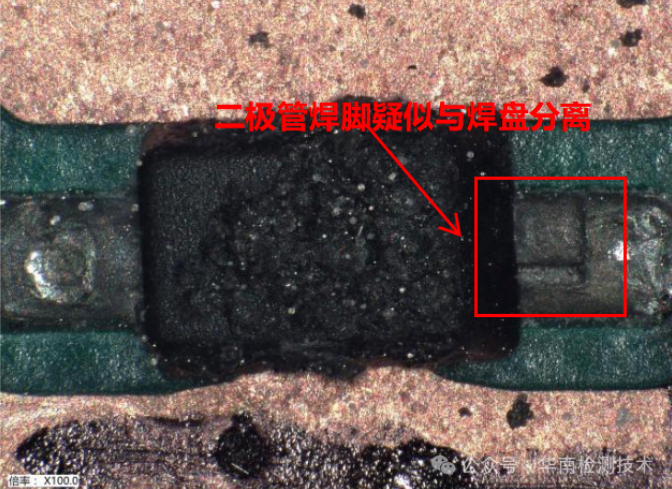

光學顯微鏡下觀察，失效二極管其中一個焊腳已經和焊盤完全分開，另一個焊腳雖然還連著，但周圍有明顯發黑的痕跡。注意，焊腳本身的爬錫是正常的，說明回流焊時錫膏熔化沒問題。這個細節很關鍵，如果爬錫差，那是可焊性不良；爬錫正常卻開裂，問題出在服役過程。

2.2 金相切片：裂紋出現在焊料內部

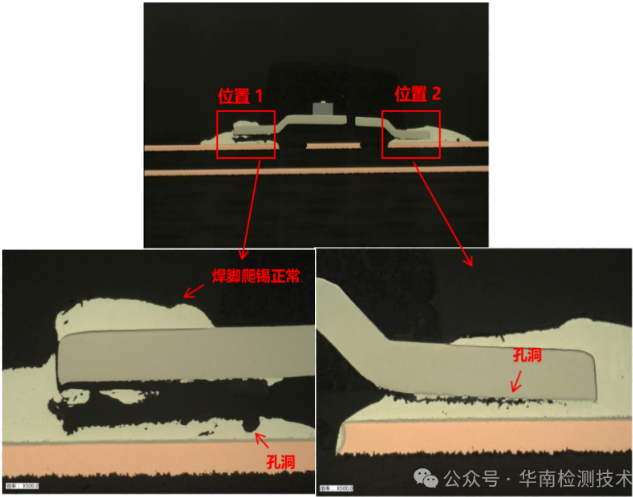

把樣品鑲嵌、研磨、拋光，在金相顯微鏡下一看，更清楚了：一側焊腳與焊盤完全分離，另一側焊腳根部已經有貫穿性裂紋。開裂位置附近還能看到少量微孔洞。PCBA失效分析中，金相切片是判斷開裂位置和形貌的“鐵證”。

2.3 SEM+EDS：排除污染，鎖定疲勞

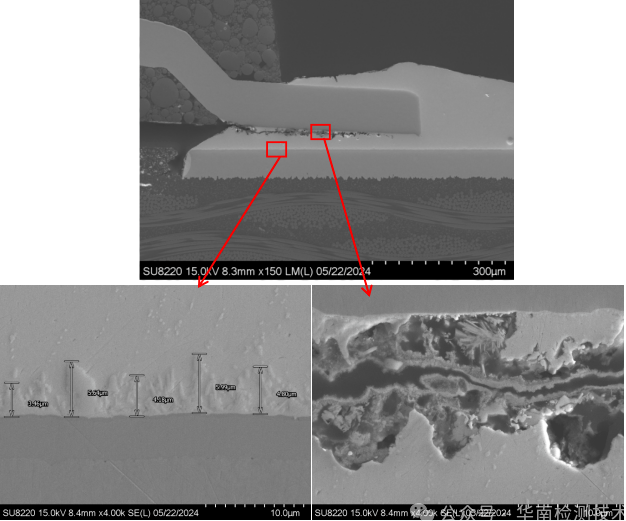

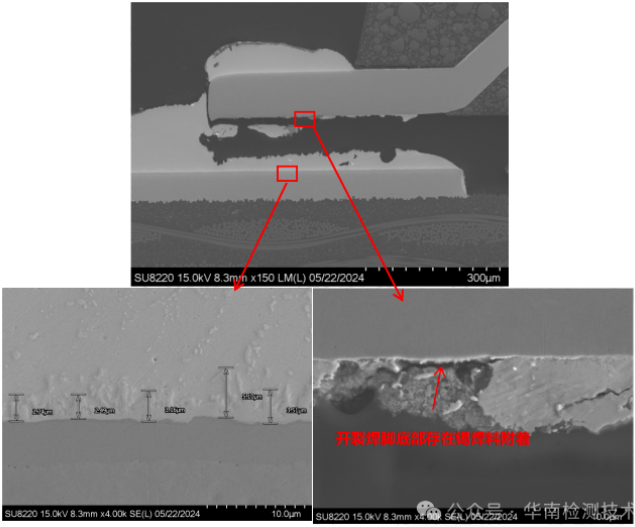

把失效二極管放進掃描電鏡（SEM），放大看開裂面。發現一個反直覺的現象：焊腳底部居然附著著一層完整的錫焊料！也就是說，焊料和二極管焊腳結合得很好，開裂不是發生在“焊料-焊腳”界面，而是發生在焊料內部。

再看IMC（金屬間化合物）厚度，1-3微米，正常范圍，說明焊接時的熱量和時間是合適的。EDS能譜分析也沒有檢出氯、硫等異常元素，排除了腐蝕或污染導致開裂。

那開裂到底怎么來的？答案就是：低周疲勞。焊點在長期服役中，由于溫度循環（比如設備每天開關機、環境溫度變化）產生周期性熱應力，焊料內部逐漸萌生微裂紋，裂紋擴展，最終斷開。PCBA失效分析的結論很明確：這不是生產缺陷，而是設計或使用工況下的疲勞失效。

三、結論：焊點疲勞開裂，元兇是溫度和應力

綜合所有數據，我們給出的PCBA失效分析結論是：二極管焊點屬于疲勞開裂，直接誘因有兩個。

1、服役工作溫度：該P(yáng)CBA在封裝后整體灌膠，散熱變差，二極管又是發熱較大的器件，焊點反復承受熱脹冷縮。

2、三防漆堆積：拆膠后發現，PCBA某些位置三防漆涂覆過厚、不均勻，局部應力集中，加速了裂紋萌生。

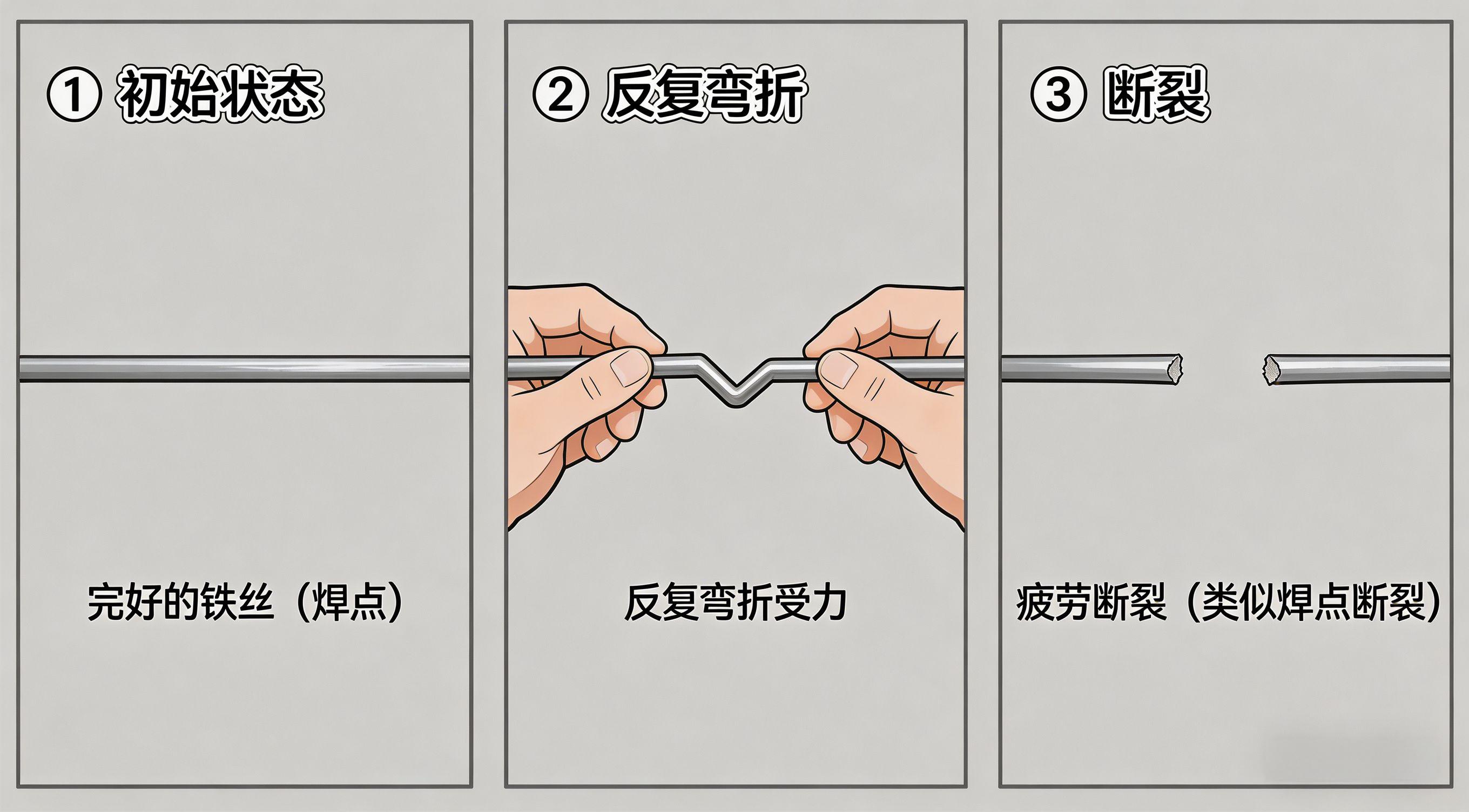

簡單說，焊點就像一根鐵絲，你反復彎折它，遲早會斷。焊點內部每天被“彎折”幾千次，一年半斷裂，完全符合疲勞壽命規律。

四、如何快速驗證PCBA焊點可靠性？華南檢測來幫您

看到這里，您可能會問：我手里正在做的產品，怎么提前發現焊點疲勞風險？或者已經出現類似失效，怎么快速找到根因？

別自己猜。PCBA失效分析需要專業設備和方法，比如金相切片、SEM、EDS、染色滲透試驗、溫度循環測試等等。

這些我們廣東省華南檢測技術有限公司都能做。

針對焊點疲勞開裂，我們特別推薦兩種“檢測式”服務，而不是只給改進建議：

• 溫度循環后金相檢查：模擬1-2年使用工況，快速評估焊點壽命。

• 三防漆涂覆質量檢測：用顯微鏡和能譜分析涂覆均勻度、厚度及污染物，從源頭控制應力集中。

您不需要自己買幾百萬的設備，只需要把失效板或新樣品寄給我們，3-5個工作日就能拿到帶原因定位和改善方向的報告。PCBA失效分析，找華南檢測，省心、專業、不繞彎。

五、常見問題解答（FAQ）

問1：焊點疲勞開裂和冷焊、虛焊怎么區分？

答：冷焊或虛焊通常在出廠后短期內就會失效，且開裂界面光滑、IMC層異常薄或不連續。而疲勞開裂有明顯的使用周期（如本例一年半），開裂面呈麻面或韌窩狀，IMC厚度正常。華南檢測可通過金相切片+SEM直接區分。

問2：三防漆堆積為什么會導致焊點疲勞？

答：三防漆堆積會在局部形成較硬的約束層，當溫度變化時，焊點熱膨脹被限制，產生額外的剪切應力。長期循環下，焊點內部更容易萌生裂紋。我們?cè)鴻z測過一個案例，去掉堆積的三防漆后，同款PCBA壽命提升了3倍。

問3：做一次PCBA失效分析需要多長時間？

答：標準流程（外觀+金相切片+SEM/EDS）一般3-5個工作日。如果需要加做溫度循環模擬或染色試驗，大約7-10個工作日。加急可溝通。

問4：只有一塊失效板，能做分析嗎？

答：可以。PCBA失效分析屬于破壞性檢測，1塊樣品就足夠。我們會保留關鍵區域的金相照片和電鏡圖片作為證據。建議同時提供1-2塊良品板做對比，結論更準確。

問5：分析報告會包含改進建議嗎？

答：會。我們的報告不僅給出失效原因（如焊點疲勞、IMC異常、污染等），還會針對您的生產工藝或設計給出具體可落地的建議，比如調整回流焊曲線、優化散熱結構、管控三防漆厚度等。
