PCBA失效分析怎么做？第三方機構詳解7步標準流程

PCBA失效分析怎么做？第三方機構詳解7步診斷流程

電子產品用著用著突然燒了、不亮了、功能亂了——這種“莫名其妙”的失效，最讓工程師和生產管理者頭疼。換零件治標不治本，真正要解決問題，必須做PCBA失效分析。作為一家擁有CNAS/CMA資質的第三方檢測機構，廣東省華南檢測技術有限公司（以下簡稱“華南檢測”）每年處理上百起失效案例。今天，我們用一篇實操干貨，把PCBA失效分析的標準流程、常用方法和一個真實案例講透。

一、什么是PCBA失效分析？

簡單說，PCBA失效分析就是給電路板“做尸檢”。它不是簡單告訴您“哪個零件壞了”，而是通過一整套科學的檢測手段，找出失效的根本原因——是設計缺陷？物料問題？焊接工藝不行？還是使用環境太惡劣？

只有找到根因，才能徹底杜絕同類問題反復出現。這項服務廣泛用于消費電子、汽車電子、醫療設備、航空航天等領域。

二、PCBA失效分析7步標準流程

華南檢測在實際操作中，嚴格遵循“由外到內、由非破壞到破壞”的原則，以下是標準流程：

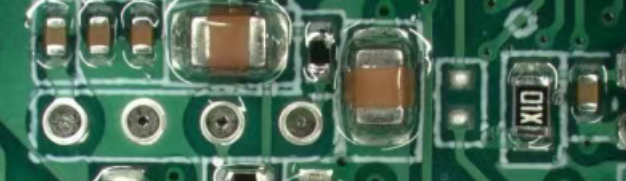

第1步：信息收集與外觀檢查

先問清楚：失效現象是什么？什么條件下出現的？失效比例多少？然后用高倍顯微鏡觀察PCBA表面，看有沒有燒焦、炸裂、腐蝕、虛焊、連錫等。這一步往往能發現一半以上的線索。

第2步：X-Ray無損檢測

當失效點藏在BGA焊球底下、芯片內部或者PCB內層時，眼睛看不見。X-Ray可以透視內部結構，清晰顯示焊點空洞、裂紋、橋連等缺陷。整個過程不破壞樣品。

第3步：電性能測試

用飛針測試、ICT在線測試等手段，測量電路的連通性及元件參數，精準定位是開路還是短路、具體哪個引腳之間出了問題。

第4步：紅外熱成像

給PCBA通電，用熱像儀一掃，哪里異常發熱一目了然。短路或過載的地方會“發紅發熱”，特別適合大功率器件的失效定位。

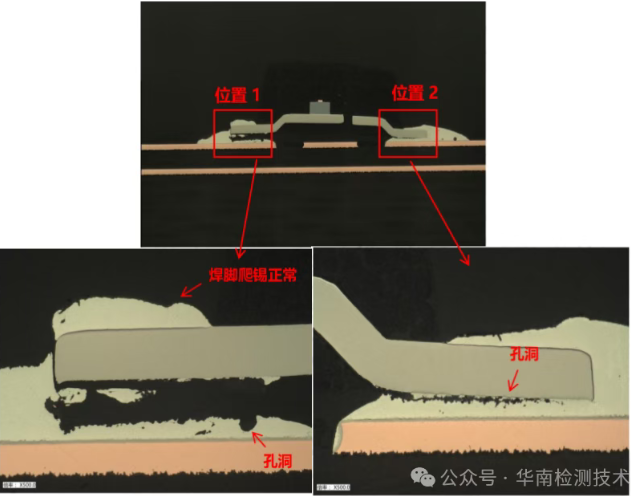

第5步：金相切片分析

將失效部位用樹脂包埋、磨拋出一個橫截面，放到顯微鏡下看。能看清IMC（金屬間化合物）層厚度、焊點裂紋走向、孔銅質量、基材是否疏松等微觀結構。這是PCBA失效分析中最具說服力的手段之一。

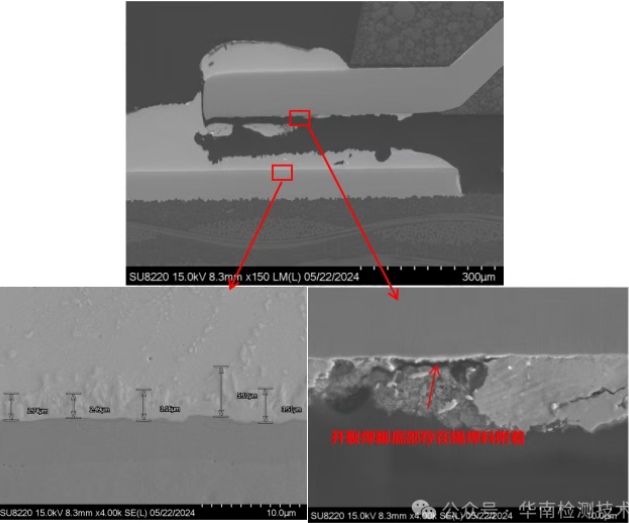

第6步：SEM/EDS微觀形貌與成分分析

掃描電鏡提供超高分辨率圖像，能譜儀分析微區元素成分。比如：助焊劑殘留是什么成分？腐蝕產物含不含氯溴？黑色異物是不是導電物質？這些數據直接指向失效機理。

第7步：綜合分析+報告輸出

把所有數據匯總，結合電子、材料、化學等多學科知識進行推理，確定失效模式、機理和根本原因，最后出具一份帶照片、譜圖、數據和改進建議的正式報告。

三、真實案例：燈具PCBA微短路，根源竟是CAF

來看一個華南檢測經手的真實PCBA失效分析案例。

客戶問題：一批燈具PCBA出現微短路，導致無法正常亮燈?？蛻糇孕懈鼡Q了幾個元件，問題依舊。

分析過程：

外觀檢查：無明顯燒焦或腐蝕。

X-Ray檢測：排除了BGA焊接空洞、橋連等外部問題。

電性能測試：發現某條線路電阻異常偏低，定位到兩個相鄰通孔之間。

切片+SEM/EDS：切出橫截面后發現，環氧樹脂基材內部沿著玻纖方向出現了黑色異物，能譜分析顯示該異物含有Cu、Br、Cl等元素，且呈樹枝狀分布——這正是典型的CAF（導電陽極絲）現象。

機理判定：在潮濕環境和電場作用下，銅離子從陽極沿著玻纖絲間的微裂紋向陰極遷移，形成導電細絲，導致線路間漏電。

改進建議：更換抗CAF性能更好的基材，優化鉆孔和除膠渣工藝，加強三防漆涂覆。客戶采納后，問題徹底解決。

內容推薦：PCBA失效分析實驗室：如何用高端檢測設備，精準診斷“不明原因”批量故障

四、PCBA失效分析常用標準

專業分析必須依據權威標準。華南檢測實驗室嚴格執行以下標準：

• IPC-A-610：電子組件可接受性標準

• IPC-TM-650：電子互連測試方法

• J-STD-020：濕敏元件管控

• GB/T 29371：集成電路失效分析方法

五、常見問題（FAQ）

Q1：做一次PCBA失效分析需要多長時間？

A：基礎分析（外觀+X-Ray+電性能）約1-3個工作日；標準分析（加切片、SEM/EDS）約5-10個工作日；復雜深度分析（加CT、FTIR等）約7-15個工作日。具體時間視樣品狀態和失效復雜程度而定。

Q2：失效分析會破壞我的樣品嗎？

A：不會。專業流程遵循“先非破壞后破壞”原則。外觀、X-Ray、電性能、熱成像都是非破壞的。只有在這些手段查不出根因時，才會進行切片等破壞性分析，并且會提前征得您的同意。

Q3：失效分析報告有什么用？

A：報告可用于：①工藝改進和質量提升的依據；②供應鏈責任界定（比如仲裁是物料問題還是焊接問題）；③產品設計迭代的參考；④客戶投訴處理的技術支撐。

結語

PCBA失效分析不是出了事才想起來的“救火隊”，而是幫助企業從根源上提升產品可靠性的科學工具。如果您正被批量失效問題困擾，歡迎聯系廣東省華南檢測技術有限公司——我們擁有10年以上經驗的分析團隊、全套進口檢測設備，以及覆蓋電子、材料、化學多領域的專家資源，助您一錘定音，找到根因。

（如需具體報價或技術咨詢，請直接聯系我們獲取一對一的診斷方案。）
