霍爾元件輸出內阻變小失效：一個典型失效分析案例的深度剖析

霍爾元件輸出內阻變小失效：一個典型元器件失效分析案例的深度剖析

引言：當一款電子設備出現性能漂移或功能異常時，其根源往往深藏于某個微小元器件內部。霍爾元件，作為一種關鍵的磁敏傳感器，其輸出內阻的異常變化可能直接導致系統測量失準、控制失靈。本文將通過一個由廣東省華南檢測技術有限公司完成的真實檢測案例，深入展示當霍爾元件出現輸出內阻變小失效時，一家專業的元器件失效分析實驗室如何抽絲剝繭，運用系統性的電子元器件失效分析方法，從宏觀到微觀鎖定失效機理。文章將完整呈現從問題復現、多維度檢測到根因推斷的全過程，為面臨類似產品質量問題的工程師提供詳盡的技術參考與分析思路。

一、失效現象鎖定：從模糊問題到電性能異常

我們收到了客戶提供的六件樣品，其中三件（編號1#~3#）為功能正常的OK品，另外三件（編號4#~6#）為故障NG品。客戶反饋的核心問題是：NG品霍爾元件輸出內阻異常變小。作為一家專業的失效分析檢測機構，我們的首要任務就是確認并量化這一失效現象。

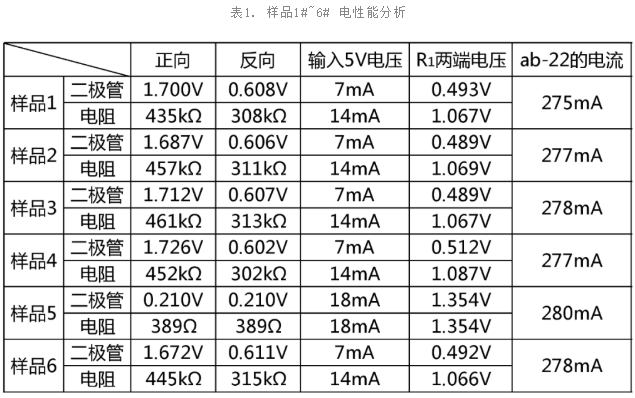

我們使用高精度萬用表對全部樣品進行了基礎電性能測試。數據清晰地顯示，NG品的輸出內阻值顯著低于OK品，這直接驗證了客戶的初步判斷。然而，電阻的降低只是一個表面現象，其背后的物理機制可能涉及材料退化、結構損傷或界面失效等多種可能。將電性能異常作為分析的起點，我們開始了系統的排查。

二、多維度檢測分析：由表及里的系統排查

在電子元器件失效分析中，單一點的數據不足以得出結論。我們必須構建一個從外觀到內部，從常溫到高溫，從結構到成分的完整證據鏈。

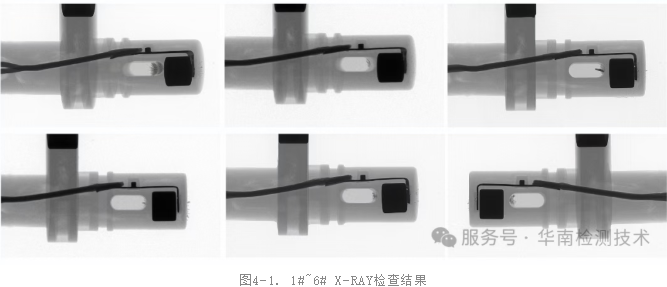

外觀與內部結構初探。我們首先在光學顯微鏡下對所有樣品進行外觀檢查。OK品與NG品在外觀上未見明顯劃傷、裂紋或污染等異常。這初步排除了因外部機械損傷導致失效的可能性。隨后，我們動用了X-Ray檢測和工業CT掃描進行內部無損檢測。X-Ray檢測圖像顯示所有樣品內部引線框架、焊點及芯片位置均無可見的明顯偏移或斷裂。

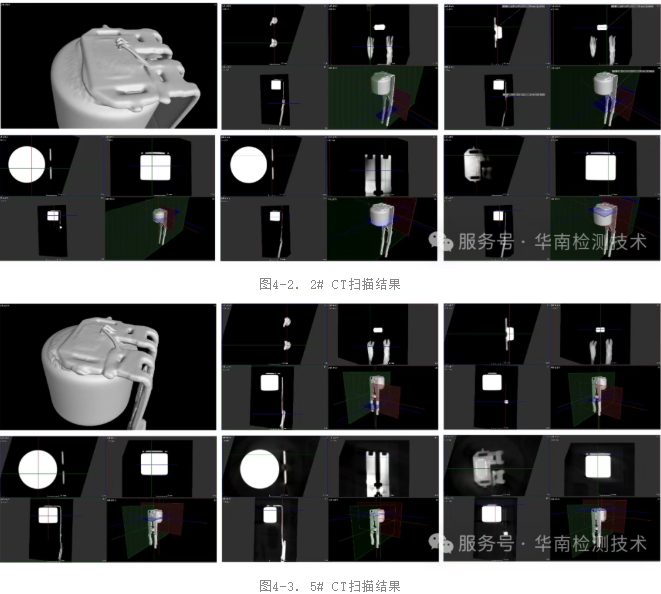

為進一步確認，我們對OK品（2#）和NG品（5#）進行了高分辨率工業CT掃描，三維重構結果同樣未發現空洞、裂紋或裝配異常。這表明，失效并非源于肉眼或常規射線可見的宏觀結構缺陷。

環境可靠性測試下的性能表現。元器件的特性常常隨環境變化而改變。為了模擬器件在實際工作中的狀態，我們將樣品置于85℃的高溫環境中進行電性能復測。我們發現，在高溫下，OK品與NG品的電性能參數均發生了一定漂移，但NG品內阻偏小的異常趨勢依然存在，且某些參數對溫度更為敏感。這個測試告訴我們，失效模式在嚴苛環境下持續存在，且溫度可能加劇了某些潛在的失效機理。

三、深度解構分析：揭示隱藏的微觀世界

當無損檢測無法找到明確答案時，實驗室就需要進行有損的、更為精細的物理分析。這是元器件失效分析實驗室技術深度的體現。

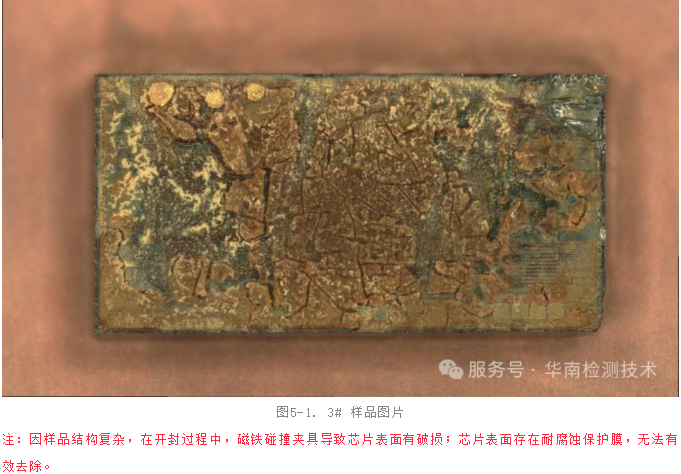

開封與內部觀察。我們對一枚OK品（3#）進行了精密的化學開封，以暴露其內部芯片、焊線和鍵合點。盡管在開封過程中因樣品結構復雜導致芯片表面有輕微損傷，但我們仍成功觀察到了內部結構布局與焊線鍵合情況，為后續對比建立了基準。

金相切片分析的關鍵發現。這是本次分析的一個關鍵轉折點。我們分別對OK品（1#）和NG品（5#）制作了金相切片，并在高倍顯微鏡下進行觀察。重點聚焦于銅引線與芯片焊盤之間的鍵合點。對比發現，兩者在焊點處均存在不同程度的縫隙與微孔洞，這是工藝中常見的缺陷。然而，NG品（5#）焊點處的這類缺陷在數量和尺寸上均明顯多于OK品。更精細的測量數據顯示，兩者芯片與焊點間形成的金屬間化合物（IMC）層厚度相近（OK品約2.27μm/1.98μm，NG品約2.27μm/2.23μm），說明焊接工藝本身的熱過程并非主要差異點。但焊點質量的差異，直接影響了電流通路的有效截面積和機械強度。

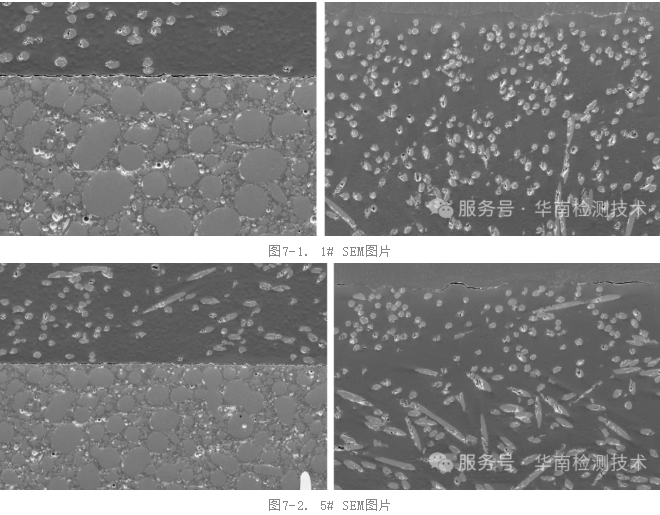

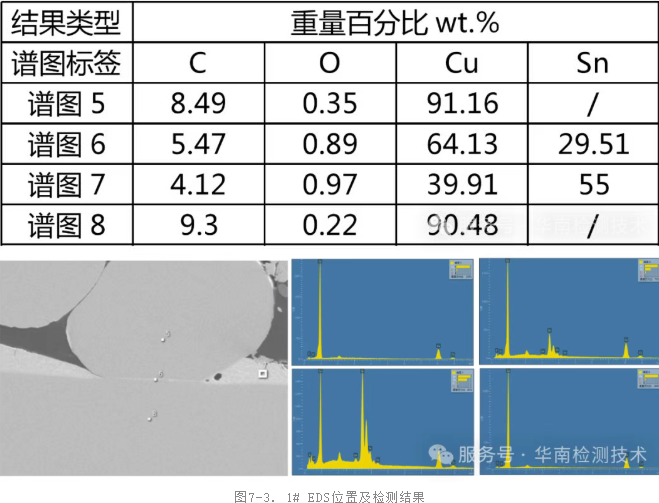

SEM與EDS的微觀證據。掃描電鏡（SEM）能提供更高的放大倍數和景深，讓我們能觀察更細微的結構。我們對切片樣品進行SEM觀察，發現了一個共性問題：霍爾元件最外層的絕緣保護層與芯片封裝體之間存在界面結合不佳的情況。OK品表現為明顯的界面空隙；而NG品雖然界面空隙相對較小，但其絕緣層內部的晶粒形變、扭曲現象卻更為嚴重。能譜分析（EDS）結果顯示，界面處的元素成分無異常污染，排除了外來污染物導致分層的可能。這種絕緣層的形變與界面問題，很可能是由封裝殘余應力或外部應用應力所引發。

四、失效根因綜合推斷：連接點與材料性能的耦合作用

基于以上一系列層層遞進的檢測數據，我們可以對霍爾元件輸出內阻變小的失效原因進行技術性推斷。我們認為，這是一個多因素耦合導致的結果，而非單一原因。

首先，鍵合點質量是基礎因素。金相切片表明，NG品焊點存在更多、更大的縫隙和孔洞。這些缺陷使得電流流經的路徑有效面積減小，局部電流密度增大，從而導致電阻的測量值出現下降趨勢。同時，這種不良的鍵合點也是機械強度的薄弱環節。

其次，絕緣層損傷與應力影響是深層誘因。SEM觀察到的絕緣層晶粒嚴重形變及界面結合不良，是材料內部存在較高應力的直接證據。這種應力可能來源于封裝工藝過程中的熱失配，也可能來自器件在后續裝配、測試或使用中受到的外部機械應力。絕緣層的損傷會改變其介電性能和機械保護作用，可能影響霍爾元件內部電場的分布，從而間接影響其敏感特性與長期可靠性。

最后，溫度效應加劇了參數漂移。在環境模擬測試中，溫度升高對器件性能的影響在NG品上表現更甚。從半導體物理角度解釋，溫度升高加劇晶格振動，載流子遷移率會有所下降；但對于某些情況，溫度升高導致的本征激發（產生電子-空穴對）效應更為顯著，使得載流子濃度呈指數上升。當后者占主導時，整體電阻率就會表現為隨溫度升高而下降。NG品可能因其內部已存在上述結構和材料缺陷，對溫度變化更為敏感，從而放大了這種電阻下降的趨勢。

華南檢測中心：http://www.lysyyey.com/news_x/354.html

五、結論與實驗室服務價值延伸

本次霍爾元件失效分析案例清晰地展示了一個完整的分析閉環：從確認電性能失效現象出發，通過外觀檢查、X-Ray/CT無損檢測、環境模擬測試進行初步篩查和問題復現，再通過開封、切片、SEM/EDS等物理與化學分析手段深入微觀世界，最終將失效根源指向鍵合工藝質量和封裝/絕緣材料應力損傷這兩個相互關聯的方面。

作為深耕于電子元器件失效分析領域的專業機構，廣東省華南檢測技術有限公司的元器件失效分析實驗室不僅具備執行上述所有標準化及深度化檢測項目的能力，更擅長于將各環節數據綜合研判，為客戶提供指向根本原因的機理解釋與切實可行的改進建議。例如，在本案例后，我們通常會建議客戶加強對供應商此類元器件的DPA（破壞性物理分析）抽檢，特別關注鍵合點質量和封裝體內部應力狀態，從供應鏈前端管控質量風險。

對于任何面臨元器件異常、產品失效或質量可靠性挑戰的企業，一個系統、專業且深入的失效分析，是解決問題、優化設計和提升品質不可或缺的關鍵步驟。
