PCB/PCBA切片分析：洞悉微觀世界，保障電子可靠性

PCB/PCBA切片分析：洞悉微觀世界，保障電子可靠性

在電子產品日益精密與高度集成的今天，一個肉眼不可見的微小焊接缺陷，便可能導致整個設備功能失效。如何精準評估PCB（印制電路板）和PCBA（印制電路組件）的內部質量與焊接可靠性？PCB/PCBA切片分析，或稱金相切片分析，正是解決這一難題的核心技術手段。本文將為您系統闡述PCB/PCBA切片分析的定義、價值、關鍵應用場景，以及選擇專業切片分析機構對于確保產品可靠性的重要意義。

一、什么是PCB/PCBA切片分析？

PCB是承載電子元器件的基板，PCBA則是將元器件焊接組裝到PCB后形成的功能模塊。而PCB/PCBA切片分析是一種精密的微區檢測技術。它通過特定的取樣、鑲嵌、研磨、拋光和顯微觀察流程，將待測樣品制成一個平整、光滑的橫截面，從而暴露并觀察其內部結構。

這項技術也被稱為金相切片分析或微切片分析。它能夠直觀地呈現PCB內部各層結構、銅箔厚度、孔銅完整性，以及PCBA上焊點的內部形態、界面結合狀況等關鍵信息，是進行質量評估、工藝驗證和失效分析不可或缺的“顯微手術刀”。

二、為何必須進行切片分析？

在電子制造領域，許多關鍵的質量問題隱藏在材料內部或焊接界面之下，僅憑外觀檢查（AOI）或X射線檢測（AXI）無法完全判定。切片分析的核心價值在于提供無可辯駁的截面證據。

通過專業的PCB切片或PCBA切片分析，工程師可以：精確測量鍍層與材料厚度；評估通孔、盲孔、埋孔的鍍銅質量；觀察焊料與焊盤界面形成的金屬間化合物（IMC）層；檢測焊點內部空洞、裂紋、虛焊等缺陷；分析PCB層壓是否存在分層、白斑等問題。它為工藝優化提供了直接的數據支持，為產品失效找到了根本原因。

三、關鍵應用場景解析：從失效分析到工藝控制

切片分析的應用貫穿于電子產品的研發、生產與質量管控全周期。以下幾個場景尤為關鍵：

1. 焊接失效的根本原因分析

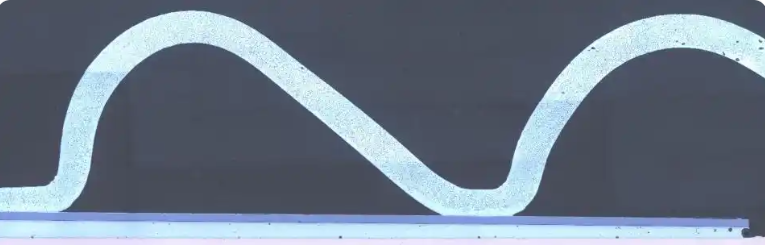

當PCBA出現開路、短路或間歇性故障時，切片分析是定位微觀缺陷的最直接方法。通過定位故障點并制作切片，可以清晰揭示是否為焊點內部裂紋擴展、IMC層過度生長導致脆斷、界面虛焊，或是PCB孔銅斷裂、內層線路損傷所致。這種分析為明確責任歸屬和制定糾正措施提供了鐵證。

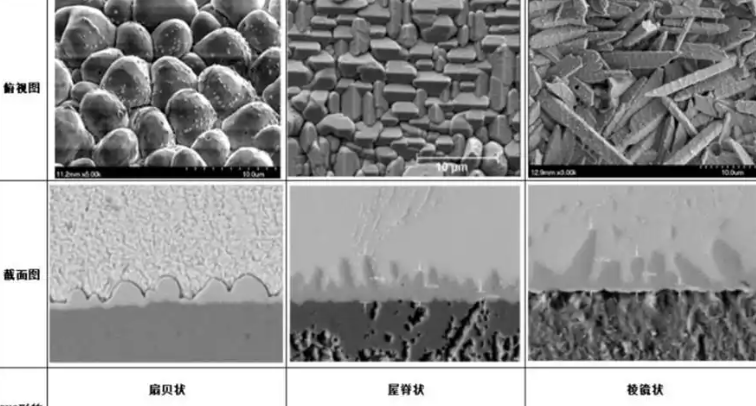

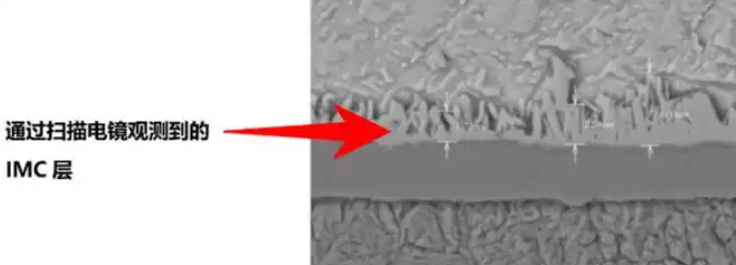

2. 金屬間化合物（IMC）層評估

IMC層是焊料與焊盤金屬（如銅、鎳）在焊接過程中形成的界面層。其厚度、連續性與形貌直接決定焊點的機械強度和長期可靠性。金相切片分析后，借助高倍顯微鏡或掃描電鏡（SEM）可以精確測量IMC層厚度。IMC過薄可能意味著冷焊或潤濕不良；IMC過厚或形態粗大則會使焊點變脆，在熱應力或機械應力下容易開裂。

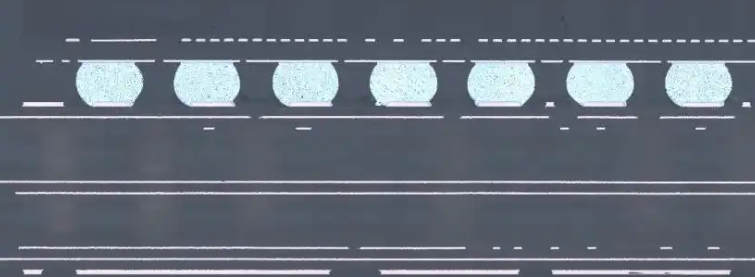

3. 焊點內部空洞與缺陷檢測

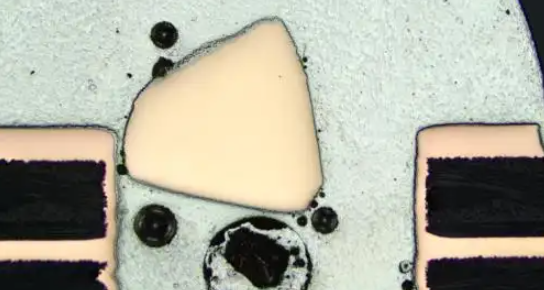

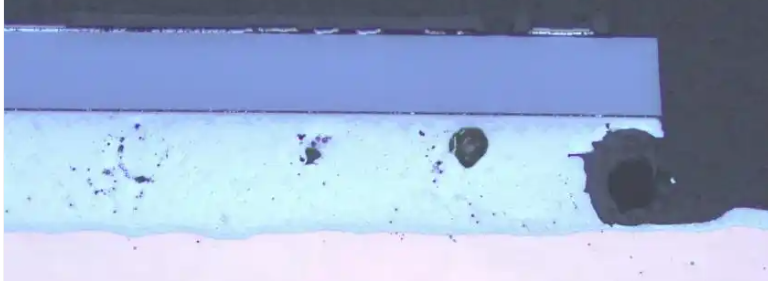

焊接過程中不可避免會產生氣體，從而在焊點內部形成空洞?？斩绰蔬^高會減少有效導電截面積，并成為應力集中點，影響焊點壽命。通過PCBA切片分析，可以準確評估空洞的大小、位置及分布比例，并參照IPC-A-610等標準進行符合性判定，例如判斷BGA焊點空洞率是否在可接受范圍（通常要求≤25%）內。

4. PCB孔結構與鍍層質量檢驗

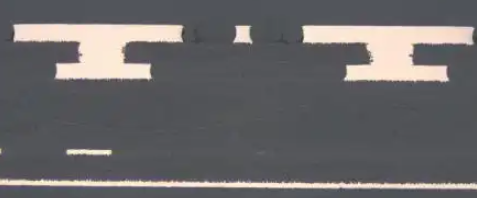

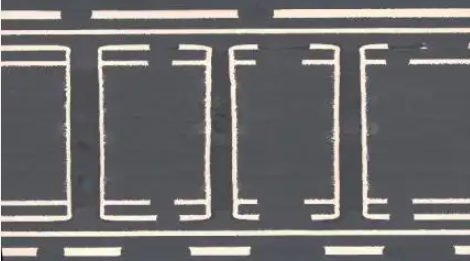

對于高密度互連（HDI）板，通孔、盲孔、埋孔的鍍銅質量至關重要。通過PCB切片，可以檢驗孔壁鍍銅是否均勻、有無空洞或裂縫，測量孔銅厚度是否符合要求，并觀察各層對位精度。這是確保PCB電氣連通性可靠、阻抗控制精準的基礎。

四、選擇專業切片分析機構的價值

由于切片分析是一個有損的、制樣過程高度專業的檢測項目，其結果的準確性與公正性完全依賴于操作者的經驗、設備的精良以及流程的嚴謹。因此，選擇一家權威的第三方檢測機構至關重要。

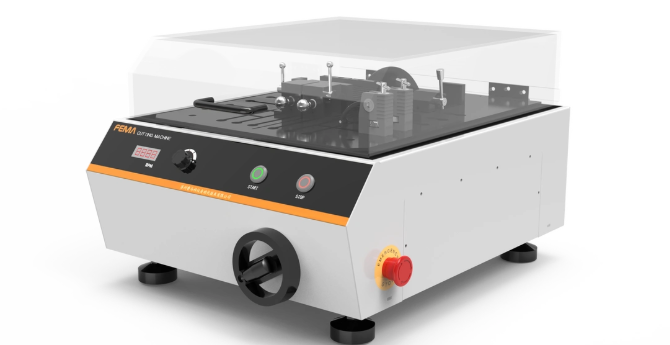

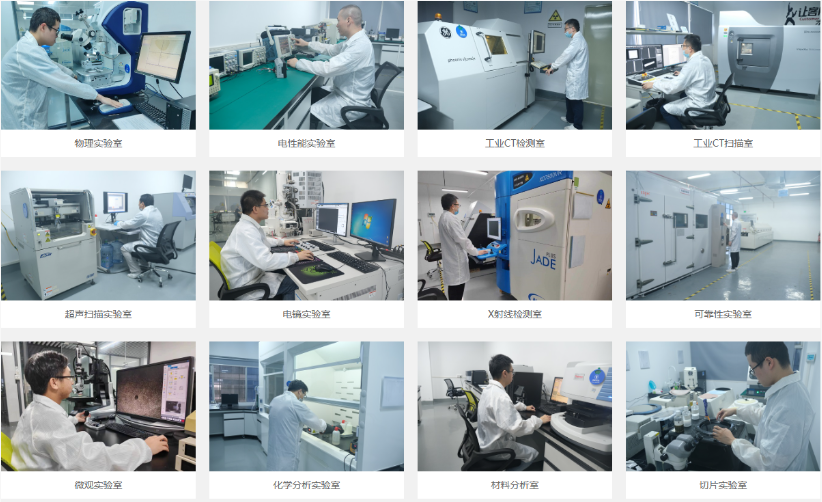

一家專業的切片分析機構，如廣東省華南檢測技術有限公司，不僅配備自動精密切割機、真空鑲嵌機、全自動金相磨拋機和高倍率數碼金相顯微鏡等全套先進設備，更擁有經驗豐富的工程師團隊。他們嚴格遵循國際標準（如IPC-TM-650）進行操作，確保制樣過程無人為損傷引入，觀察與測量結果客觀精確。其出具的檢測報告具有高度的公信力，可作為工藝改進、質量仲裁和客戶驗貨的權威依據。

總結

PCB/PCBA切片分析作為一種微觀世界的觀察窗口，將隱藏的工藝質量與潛在失效風險清晰呈現。它不僅是解決已有問題的“診斷儀”，更是預防未來風險的“預警器”。從評估IMC層到量化空洞率，從分析失效根源到驗證工藝參數，這項技術深度保障了電子產品的長期可靠性。

PCB/PCBA切片分析機構：http://www.lysyyey.com/aboutus.html

如需進行專業的PCB/PCBA切片分析、金相切片分析，以精準定位問題、提升產品良率，請立即聯系我們。 廣東省華南檢測技術有限公司憑借專業的檢測技術與豐富的行業經驗，為您提供權威、精確、高效的切片分析服務與解決方案。
