PCBA板工業CT掃描：無損透視內部走線與焊點的解決方案

PCBA板CT掃描：無損透視內部走線，賦能精密逆向與失效分析

在電子制造業的研發、生產與品控環節，準確洞察PCBA（印制電路板組件）的內部結構與連接細節至關重要。傳統的物理拆解方法不僅可能損壞樣品，更無法完整還原三維層疊信息。本文將系統闡述PCBA板CT掃描技術如何作為一項革命性的無損檢測解決方案，高清透視復雜板卡內部的每一條走線、每一個焊點，并詳細解析其從數據采集、三維重建到逆向仿制的全流程。我們也將介紹，作為專業的工業CT檢測機構，華南檢測技術如何憑借先進的設備、專業的分析能力以及“先檢后付、支持專票”的透明服務模式，為電子制造商提供可靠的工業CT對外服務，助力產品逆向工程、設計驗證與故障診斷。

1、PCBA板CT掃描技術的基本原理與優勢

PCBA板CT掃描，本質上是利用工業計算機斷層掃描技術對組裝好的電路板進行無損檢測。其工作原理是通過X射線源環繞樣品進行360度旋轉投射，探測器接收穿透樣品后的不同衰減強度的X射線信號。隨后，計算機通過特定的重建算法，將海量的二維投影數據合成高分辨率的立體三維模型。這項技術徹底解決了傳統檢測方法面臨的“看不見、檢不準、易破壞”的核心沖突。

2、PCBA板CT掃描在逆向工程中的關鍵作用

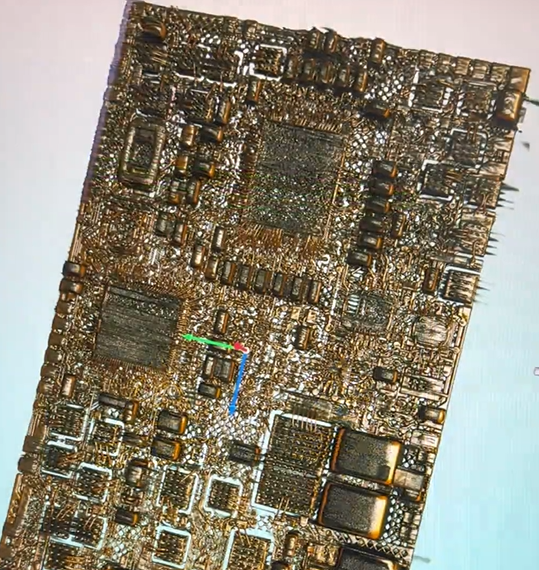

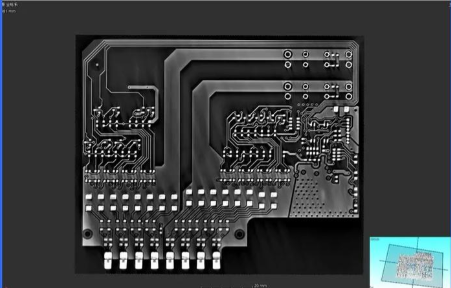

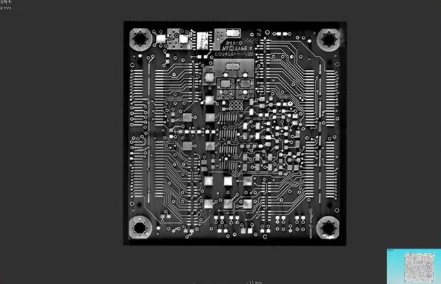

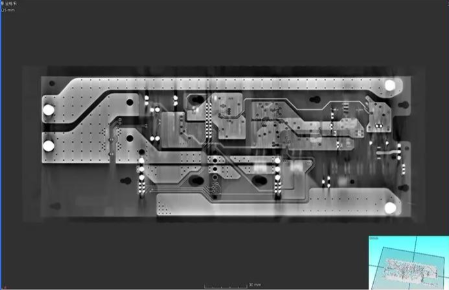

對于需要進行電路設計還原、學習或二次開發的客戶而言，PCBA逆向掃描是高效、精準的途徑。工業CT掃描無需物理剝離或破壞任何封裝與層壓結構，即可直接“看到”PCB內部各層的銅箔走線布局、過孔位置及連接關系。通過獲得的三維體數據，工程師可以在軟件中任意進行虛擬剖切，逐層分離觀察，準確捕捉從表層到底層的每一根信號線的走向與連接點，為完整還原電路原理圖與布線圖提供無可辯駁的數據基礎。

3、高清透視：PCBA板CT掃描對焊點與組件的細節捕捉能力

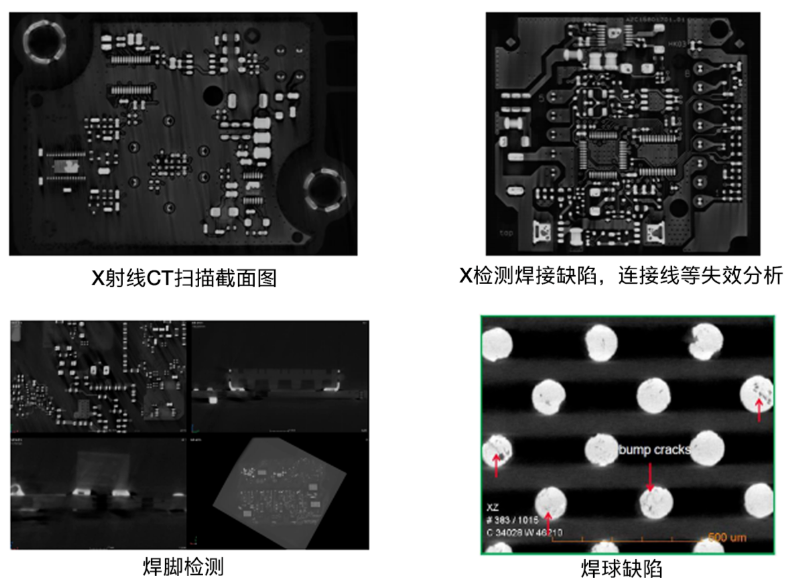

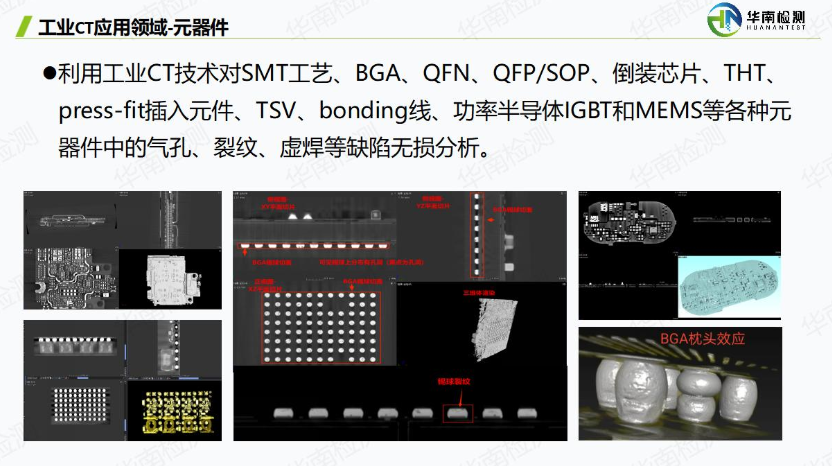

焊點質量直接決定PCBA的可靠性。工業CT掃描能夠清晰呈現BGA、CSP、QFN等封裝芯片下隱藏的焊球陣列。它不僅能檢測焊點的橋接、虛焊、空洞等缺陷，更能準確測量空洞率、焊球尺寸與間距。對于多層板內部的埋孔、盲孔互連結構，以及灌膠、塑封模塊內的組件布局，工業CT同樣能提供高清透視圖像。這種非破壞性的檢驗方式，為工藝改進和失效分析提供了前所未有的細節洞察。

4、從掃描到建模：PCBA逆向掃描的數據處理與三維分析流程

一次完整的PCBA板CT掃描服務，遠不止于獲得掃描圖像。專業的工業CT檢測機構會提供全面的數據分析。流程始于樣品掃描與三維體數據重建。隨后，分析師利用專業軟件對數據進行處理：通過閾值分割區分不同材料（如金屬、塑料、陶瓷），通過虛擬切片從任意角度和位置剖切觀察目標區域。最終，可以導出特定層或特定網絡的三維模型文件（如STEP, STL），甚至生成清晰的二維層析圖像序列，直接用于逆向繪圖或結構參考。

5、為何選擇專業的工業CT檢測機構進行PCBA分析

工業CT掃描的效果與分析深度，高度依賴于設備精度、工程師經驗與專業軟件。高分辨率的微焦點X射線源能確保捕捉微米級的走線與缺陷。資深的數據分析師能準確解讀復雜的內部結構，排除偽影干擾，提取關鍵信息。作為提供工業CT對外服務的第三方機構，華南檢測技術配備了先進的工業CT系統，并擁有經驗豐富的技術團隊，能夠確保每一次PCBA板CT掃描都產出高質量、高可信度的分析報告。

6、我們的服務優勢：透明高效的工業CT對外服務承諾

華南檢測技術深知客戶在委托檢測時的關切。為此，我們推出“先檢后付”的服務模式，讓您在確認檢測報告滿意后再行結算，充分保障您的權益。同時，我們承諾提供正規的增值稅專用發票，確保企業財務流程的合規與順暢。我們致力于將專業的PCBA板CT掃描服務變得門檻更低、流程更透明、合作更安心。

廣東華南檢測中心：http://www.lysyyey.com/aboutus.html

7、立即行動：獲取您PCBA板的專屬CT掃描分析方案

無論您是需要對未知樣品進行完整的PCBA逆向掃描，還是需要對已知故障板進行無損失效定位，或是希望驗證新產品的內部組裝工藝，工業CT掃描都是您的最優解。我們誠邀各電子制造企業、研發單位與我們聯系，深入溝通您的具體需求。歡迎您寄送PCBA樣品，我們將為您提供專業的評估與清晰的檢測方案。 讓廣東省華南檢測技術有限公司的專業工業CT服務，成為您產品可靠性與技術創新的有力支撐。
