當精密部件無聲開裂：一次由環氧樹脂灌膠引發的PET材料失效深度調查

環氧樹脂灌膠PET開裂失效分析全解 | 華南檢測實戰案例

在電子電氣、新能源汽車、高端消費品制造等領域，塑料及其復合材料構件無處不在。一個微小的、肉眼難以察覺的開裂，足以導致產品絕緣失效、功能癱瘓，甚至引發嚴重的安全事故與巨大的品牌聲譽損失。這類失效問題如同一道復雜的謎題，其根源往往深藏于材料匹配、工藝過程乃至微觀結構之中。對于工程師和質量管理者而言，找到開裂的確切原因，不僅是解決當下問題的關鍵，更是預防未來風險、優化產品設計的基石。

本文將以一個典型的“環氧樹脂灌膠PET材料件高壓放電失效”的真實案例為線索，全景式地展現塑料開裂失效分析的完整流程。您將看到，一個第三方材料失效分析實驗室如何像偵探一樣，運用多種先進的檢測技術，從宏觀到微觀，逐層剝離表象，到定位導致開裂的“元兇”。通過這個案例，我們也將系統性地探討塑料部件開裂的常見誘因與防治策略，為您理解塑料失效分析的價值與邏輯提供一次深度洞察。

一、 從功能失效到問題鎖定：一次由“爬電”引發的調查

我們的調查始于一批存在質量隱患的電子部件。客戶反饋，在高壓測試中，部分環氧樹脂灌膠的PET材料件出現了放電不良，電弧沿著環氧樹脂與PET支架的結合處異常“爬電”，導致內部五金件短路。初步判斷，失效很可能源于灌封界面存在不良間隙。

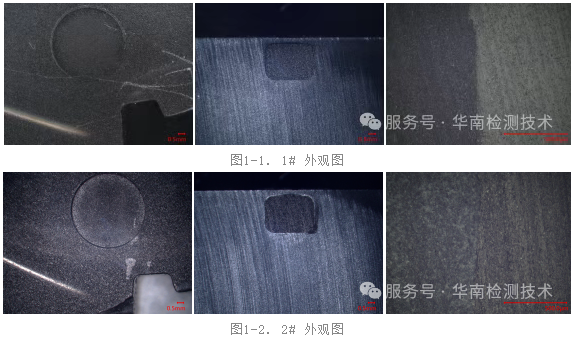

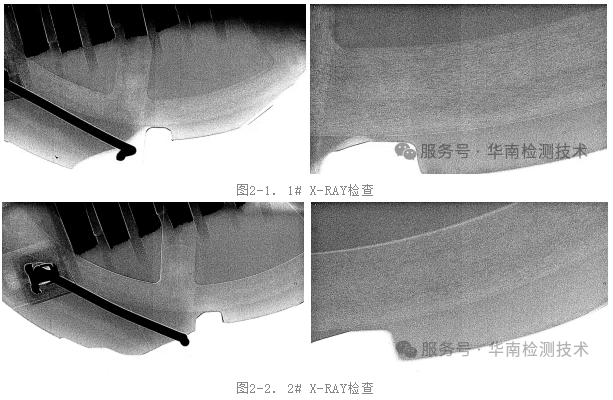

作為專業的失效分析檢測機構，我們首先對良品（OK品）與不良品（NG品）進行了直觀的外觀檢查。在光學顯微鏡下，兩者外觀并無顯著差異，這提示問題隱藏在內部。隨后的X-RAY透視檢查，也未見封裝內部存在明顯的空洞或異物。這表明，潛在缺陷的尺度可能更細微，需要“解剖”來觀察。

二、 切片揭示的真相：界面裂紋的直觀證據

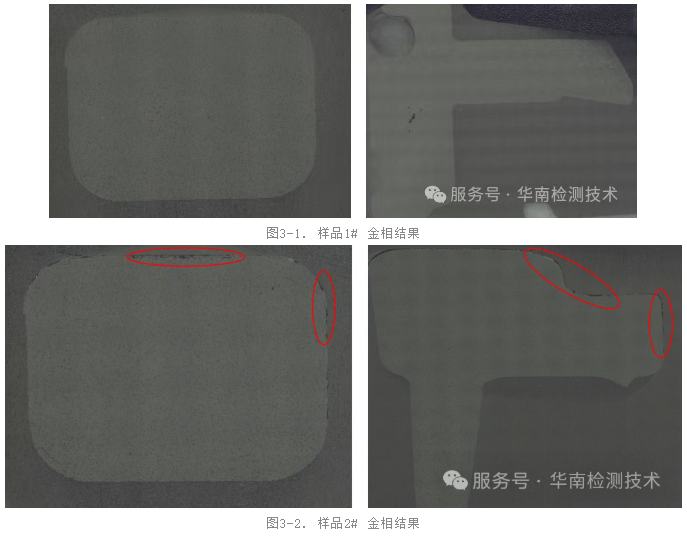

為了透視內部的真實界面狀態，我們采用了金相切片分析技術。這是塑料開裂失效分析中至關重要的一步。將樣品精密切割、鑲嵌、拋光和染色后，在顯微鏡下，真相浮出水面。

良品樣品中，環氧樹脂與PET支架緊密結合，界面清晰且完整，未見任何分離。然而，在失效的NG樣品中，可以清晰地觀察到一條沿著環氧樹脂與PET支架界面延伸的裂紋。這個直接的證據證實了之前的猜想：界面結合失效是導致高壓爬電的直接物理通道。但問題隨之而來：為什么同樣的材料和工藝，會產生這樣截然不同的結果？裂紋是如何產生的？

三、 超越肉眼：微觀世界的物性解碼

界面看到了裂紋，但這僅僅是結果。我們需要知道導致這一結果的材料內在原因。為此，一系列深入的物性測試在材料失效分析實驗室中展開。

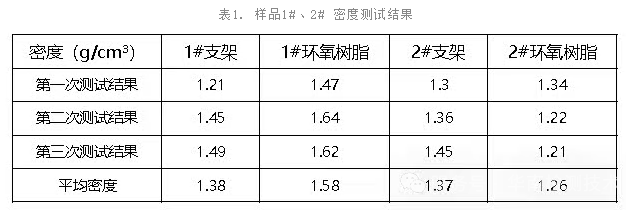

密度測試首先提供了一個線索：失效件中的環氧樹脂密度略低于良品。密度差異通常意味著材料內部的致密性不同，可能源于固化程度、分子交聯密度或微觀孔隙的差異。密度較小的材料，其力學性能往往更脆弱。

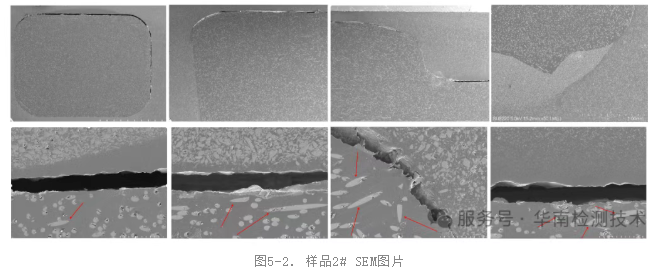

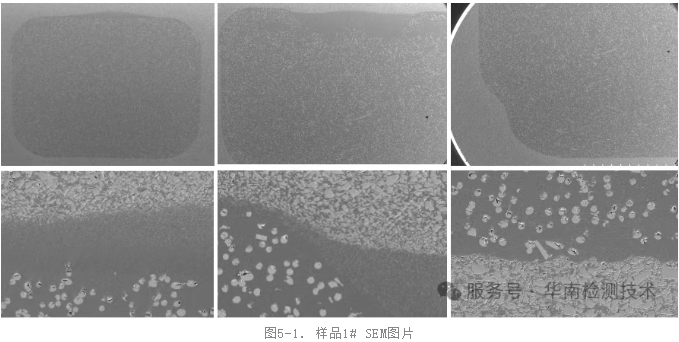

隨后，掃描電鏡（SEM） 將我們的視野帶入了微米甚至納米尺度。在失效樣品的PET支架斷面，我們觀察到了異常的晶粒形貌——部分晶粒被拉長，呈現出類似受過熱或應力作用的塑性變形特征。而在良品中，晶粒形態則均勻規整。這強烈暗示，NG品中的PET材料在其生命周期內，經歷了異常的熱或應力過程。

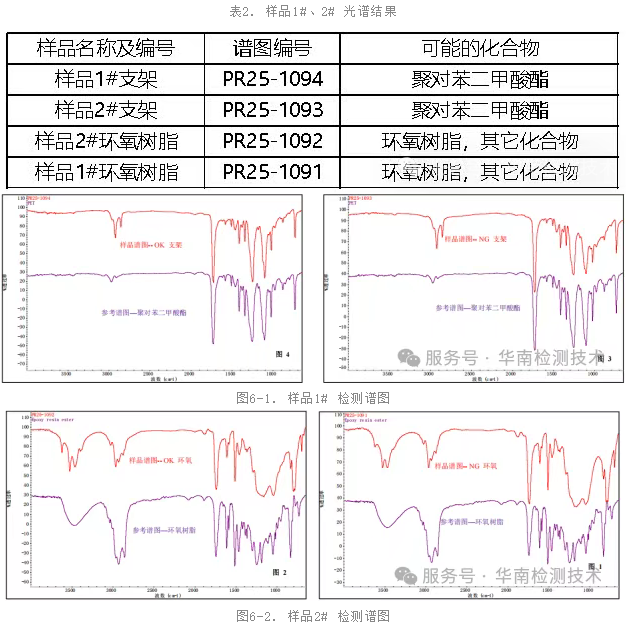

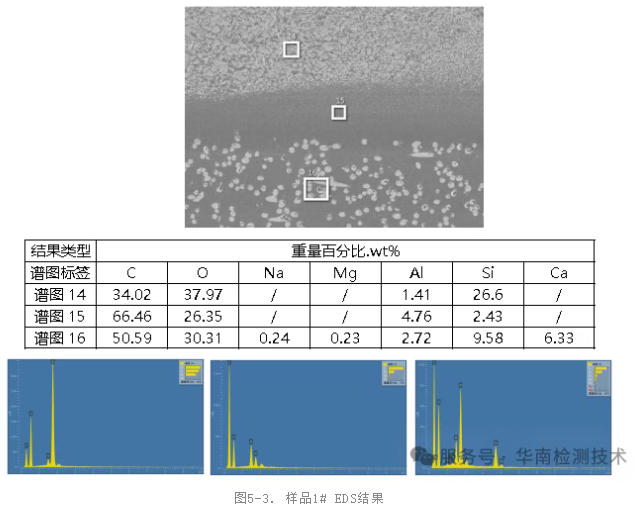

那么，材料成分是否有問題？能譜分析（EDS） 與傅里葉變換紅外光譜（FTIR） 的結果排除了這種可能。兩者均未檢測到外來污染物（如油劑、脫模劑）或異常成分。這意味著，開裂并非由簡單的化學污染導致。

四、 熱歷史的追溯：TGA與DSC的關鍵診斷

塑料材料的性能與其熱歷史息息相關。為了追溯材料經歷的熱過程，我們動用了熱分析“雙雄”：熱重分析（TGA）與差示掃描量熱分析（DSC）。

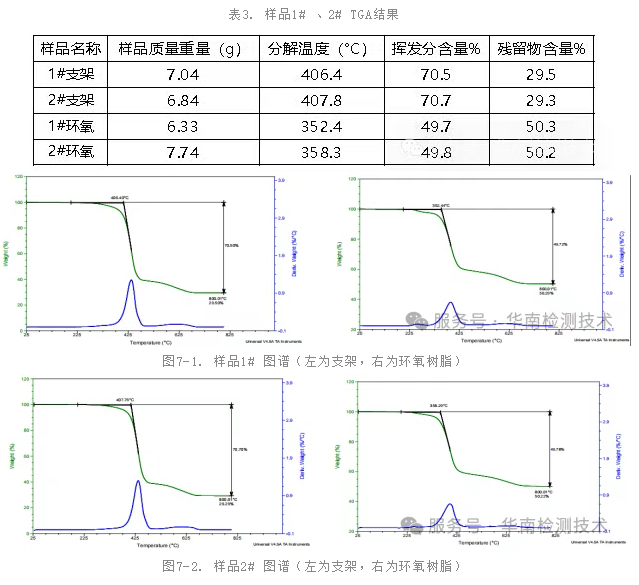

TGA測試主要關注材料的熱穩定性與組成，在本案例中，兩者熱分解曲線基本一致，排除了主體材料降解的嫌疑。

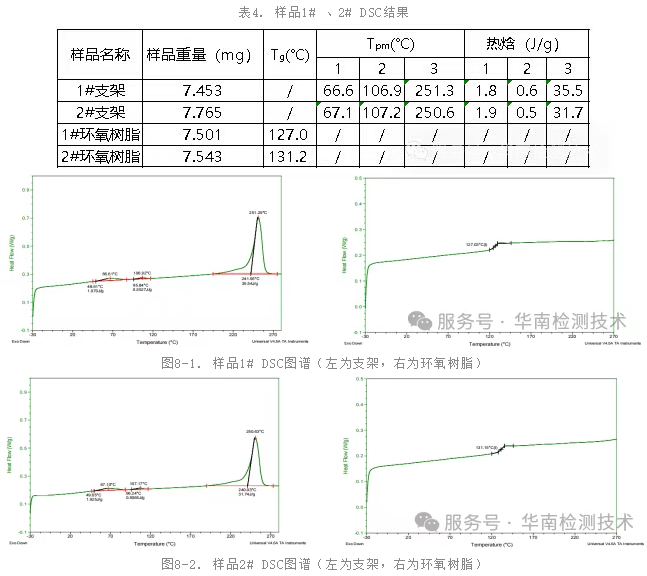

而DSC測試則揭示了更關鍵的信息。DSC曲線能夠精準測量材料的玻璃化轉變溫度（Tg），這是一個描述材料從玻璃態向高彈態轉變的特征溫度，直接關聯其柔韌性與抗沖擊性。

分析發現，失效NG品中環氧樹脂的玻璃化轉變溫度，略高于良品OK品。雖然差值不大，但在材料科學中，這是一個值得關注的信號。一個偏高的Tg可能意味著該環氧樹脂在常溫下處于更“硬脆”的狀態，其韌性儲備更低。當受到內部或外部應力時，脆性更高的材料自然更容易萌生并擴展裂紋。這解釋了為什么在相似的條件下，脆性更高的這批環氧樹脂率先開裂。

五、 綜合研判：開裂失效的多因素耦合機制

將以上所有線索——界面裂紋、較低的環氧樹脂密度、PET晶粒的形變、以及環氧樹脂偏高的Tg——匯集在一起，我們可以拼湊出這次失效事件更完整的圖景。這并非單一原因所致，而是多因素在特定條件下耦合作用的結果。

一種合理的失效機理推演是：首先，在灌膠固化過程中，由于工藝波動（如混合均勻度、脫泡效果、固化溫度曲線控制等），導致NG批次的環氧樹脂固化后內部交聯網絡存在更多缺陷或內應力，表現為密度略低、脆性略高（Tg偏高）。這種“先天不足”的環氧樹脂，與PET支架的結合界面本就存在應力弱點。

隨后，在產品后續加工或測試環節，部件可能經歷了短時溫升或機械應力。對于PET材料而言，其晶粒在受熱或應力下發生形變。由于NG品中環氧樹脂的韌性較差，無法通過自身的形變來有效緩沖或耗散這部分來自PET的應力，反而在脆弱的界面處將應力集中。最終，應力超過界面結合強度，導致裂紋萌生并擴展。這條裂紋在高壓下成為導電通道，引發爬電短路。

從這個案例延伸出去，塑料部件開裂的常見根源可以歸納為幾個維度：材料本身（如樹脂脆性、填料分布、熱膨脹系數不匹配）、工藝過程（如注塑殘余應力、焊接過熱、粘接工藝不當、固化不完全）以及環境與載荷（如化學腐蝕、長期蠕變、周期性熱沖擊）。每一次塑料失效分析，實質上都是對這些潛在因素的系統性排查與驗證。

華南檢測：http://www.lysyyey.com/news_x/352.html

六、 從分析到預防：構建可靠性的閉環

失效分析的價值不在于“判案”，而在于“預防”。基于以上分析，我們可以提出更具針對性的改進建議。例如，優化環氧樹脂的配方，引入增韌相以降低其脆性、提高抗開裂能力；嚴格控制灌封工藝的各個環節，確保混合、脫泡、固化曲線的穩定與一致；評估并對PET支架進行必要的表面處理，以提升界面粘結強度；重新審視產品可能經歷的熱/力環境，并在設計上給予更充分的余量。

作為一家擁有完備分析能力和豐富工程經驗的第三方檢測機構，廣東省華南檢測技術有限公司深知，每一件送檢的失效樣品背后，都關系著產品的可靠性、企業的成本和品牌的信譽。我們的角色，就是運用專業的設備（如SEM、FTIR、DSC等）和科學的分析邏輯，為客戶揭示失效的本質，將模糊的質量問題轉化為清晰的技術改進路徑。

面對復雜的塑料部件開裂問題，系統性的失效分析檢測是可靠的武器。它不僅解決了“發生了什么”和“為什么發生”，更重要的是指明了“如何避免再次發生”。這正是工程材料領域持續進步、產品質量邁向高可靠性的堅實基石。
