摘要： 本文以一次典型的塑膠螺絲柱開裂失效分析案例為切入點，系統闡述了作為專業失效分析檢測機構的完整分析流程。通過FTIR、SEM、DSC、TGA等一系列先進技術，文章揭示了環境應力開裂是導致塑膠開裂失效的根本原因，并深入探討了其機理，為電子產品結構工程師與設計師提供了寶貴的塑膠失效分析 insights與預防策略。

一、 引言：無處不在的“支柱”與它的脆弱時刻

在消費電子、汽車電子等眾多領域，塑膠螺絲柱是產品內部不可或缺的“骨架”與“支柱”。它默默地承擔著固定PCB板、連接外殼、定位元器件的重任。然而，當這些看似堅固的塑膠螺絲柱開裂時，整個產品的結構完整性便會面臨崩塌的風險，導致異響、松動，甚至功能失效。因此，開展精準的塑膠失效分析，查明塑膠開裂失效的根本原因，是保障產品可靠性的關鍵一環。

作為一名電子產品結構工程師或設計師，您是否曾在研發或生產階段遭遇過塑膠螺絲柱開裂失效分析的難題？裂紋的出現往往突如其來，原因錯綜復雜。是材料本身的問題？是設計不當？是裝配應力過大？還是受到了不明化學品的侵蝕？要回答這些問題，僅憑經驗猜測是遠遠不夠的，必須依托科學的塑膠失效分析方法和專業的失效分析檢測機構進行系統性探究。本次塑膠失效分析案例，將為您完整呈現一個專業的失效分析檢測機構是如何抽絲剝繭，鎖定真兇的。

二、 案例背景：當螺絲柱遇上“未知油樣”

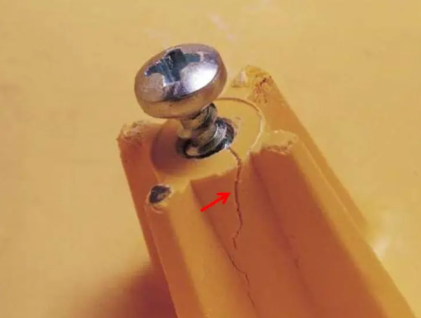

本次塑膠失效分析的對象是一件出現緊固螺釘邊緣開裂的塑膠件，同時客戶提供了一份可能滴落在螺釘上的未知油樣。這正是一個典型的、需要介入材料失效分析的場景。開裂的本質是材料內部應力與抗開裂能力失衡所致。在高分子失效分析理論中，成型后的內應力通常不會無故增大，問題往往源于抗開裂能力的下降或外部應力的引入，后者即被稱為“環境應力開裂”。本次塑膠螺絲柱開裂失效分析的核心任務，就是驗證是否存在環境應力開裂，并厘清油樣在其中的作用。

三、 專業的失效分析檢測機構如何開展工作：系統性方法論

一家專業的失效分析檢測機構絕不會盲目動手。其分析流程遵循嚴謹的邏輯，確保每一步操作都為目標服務。本次針對塑膠螺絲柱開裂失效分析的系統性方法，主要包含以下步驟，這體現了專業失效分析檢測機構的強大實力。

1. 成分分析：鎖定“身份”是第一步

任何嚴謹的材料失效分析都必須從確認基礎材料的身份開始。

FTIR（傅里葉變換紅外光譜）分析：這是高分子失效分析中常用的成分鑒定技術。

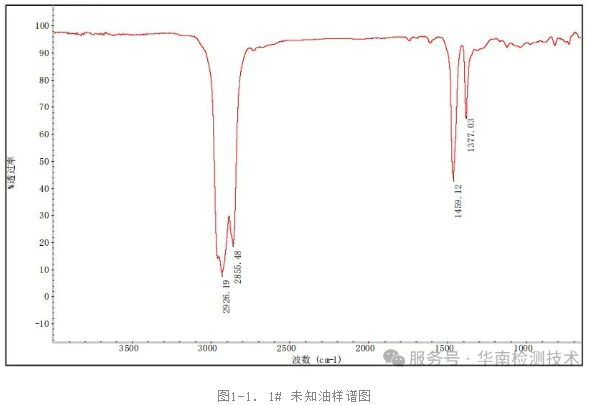

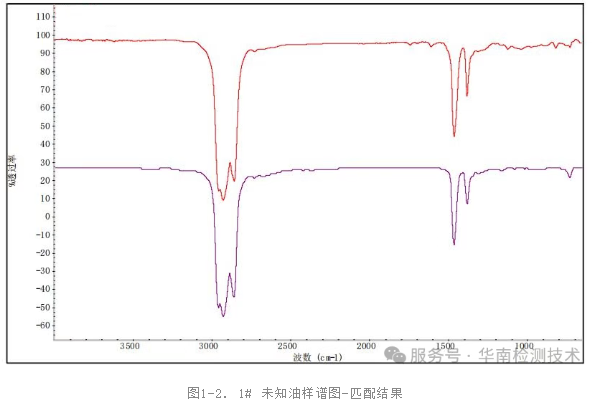

對未知油樣分析：譜圖顯示其與標準譜庫中的脂肪族碳氫化合物匹配度高達98%。這一定性結果為后續的塑膠開裂失效分析提供了關鍵線索。

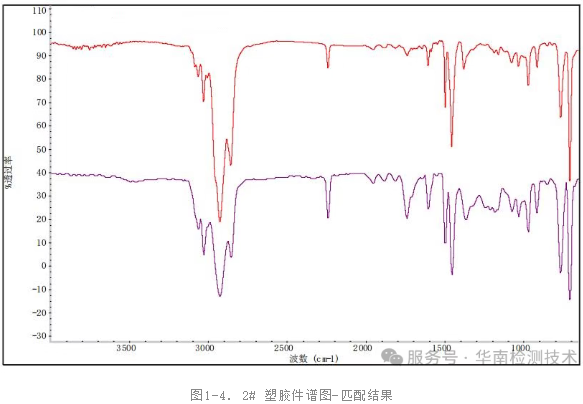

對塑膠件分析：譜圖清晰顯示出ABS（丙烯腈-丁二烯-苯乙烯共聚物）的特征吸收峰，匹配度高達95%。至此，本次塑膠失效分析的兩位“主角”身份得以確認：ABS塑膠與碳氫化合物油劑。

2. 熱性能分析：排除材料本體劣化可能

在塑膠失效分析中，需要確認材料本身是否因加工或老化而存在先天不足。

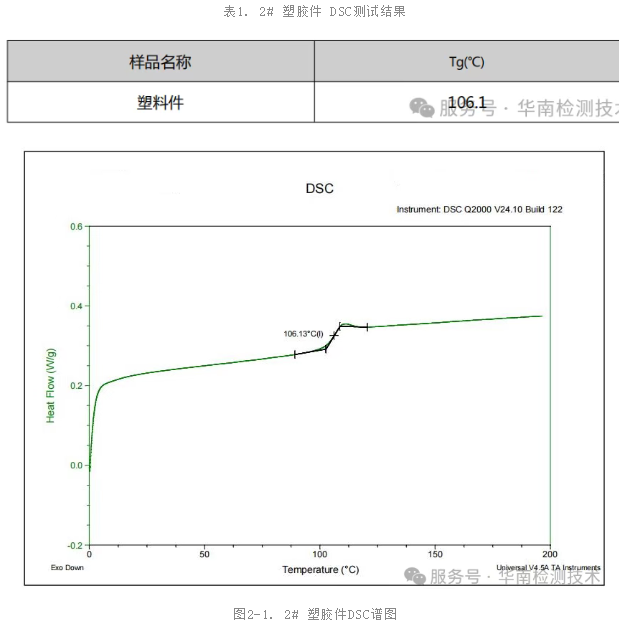

DSC（差示掃描量熱法）測試：結果顯示ABS的玻璃化轉變溫度（Tg）正常，無降解峰出現，表明材料在加工過程中未發生嚴重熱降解。這步高分子失效分析排除了材料本身熱歷史不當的因素。

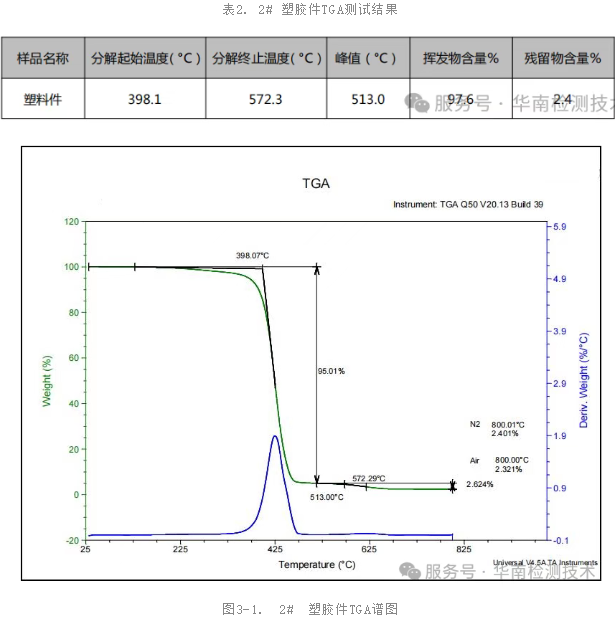

TGA（熱重分析）測試：展示了ABS典型的熱分解行為，進一步佐證了材料本體的純凈度。這部分材料失效分析工作，將懷疑重心從材料內部引向了外部環境。

3. 微觀形貌分析：捕捉斷裂的“指紋”

這是整個塑膠螺絲柱開裂失效分析中具有說服力的一環，直接觀察裂紋的起源和擴展路徑。

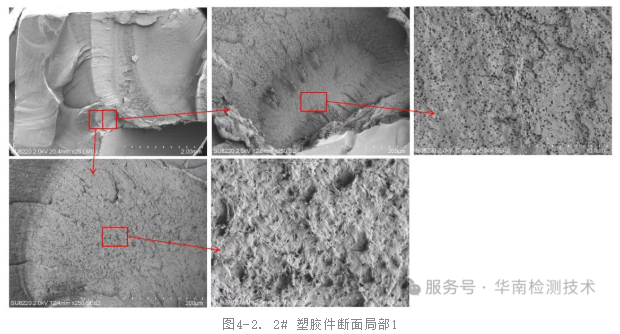

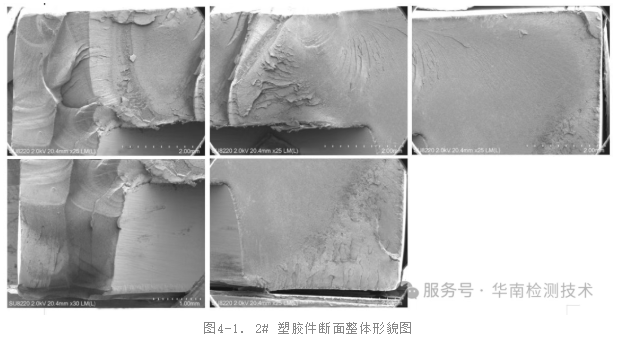

SEM（掃描電子顯微鏡）觀察：我們對開裂斷面進行了高倍率電鏡掃描。SEM圖像清晰地顯示了斷面的微觀形貌呈現脆性斷裂特征，在某些區域可見由微小裂紋源向外輻射的條紋，這是環境應力開裂的典型微觀形貌。這份電鏡證據，讓本次塑膠開裂失效分析有了直觀的微觀依據。

EDS（能譜分析）：對斷面進行元素掃描，未檢出氯、硫等異常腐蝕性元素，再次將焦點聚焦于有機油樣導致的高分子失效分析問題上。

通過以上FTIR、DSC、TGA、SEM & EDS的綜合運用，我們完美詮釋了一次完整的塑膠失效分析如何通過多技術聯用，構建起堅不可摧的證據鏈。這正是專業失效分析檢測機構的核心價值所在。

四、 根本原因與機理深度解析：一場材料與介質的失衡

綜合所有檢測數據，本次塑膠螺絲柱開裂失效分析的結論浮出水面：這是一起由碳氫化合物油樣引發的ABS材料環境應力開裂事件。

機理闡述如下：

介質滲透：脂肪族碳氫化合物作為一種有機溶劑，與ABS材料中的非晶區具有一定的相容性。在長期接觸下，油樣分子會逐漸滲透到ABS高分子鏈之間。

塑化與溶脹：油劑的滲入起到了“塑化”作用，降低了高分子鏈之間的次價鍵力，導致材料局部發生微小的溶脹，宏觀上則表現為材料強度和模量的下降，即抗開裂能力顯著降低。這正是高分子失效分析中環境應力開裂的核心過程。

應力集中與開裂：螺絲柱在螺釘旋入后，本身承受著環向應力和縱向應力，且在螺牙根部存在天然的應力集中。當材料的抗開裂能力因油劑的滲透而下降到不足以抵抗該裝配應力時，裂紋便在應力集中處（螺釘邊緣）萌生并迅速擴展，最終導致肉眼可見的塑膠螺絲柱開裂。

這套從材料失效分析到高分子失效分析的完整機理解釋，清晰地回答了“為什么開裂”以及“油樣如何起作用”的關鍵問題。

華南檢測：http://www.lysyyey.com/websiteMap

五、 解決方案與工程師建議：從分析到預防

一次成功的塑膠失效分析，其價值不僅在于找到“罪魁禍首”，更在于指導未來的預防。基于本次塑膠螺絲柱開裂失效分析的結論，我們為工程師提出以下針對性建議，其核心在于生產工藝改進：

優化注塑工藝參數，降低初始內應力：初始內應力是環境應力開裂的“幫兇”。通過調整注塑工藝——如適當提高模具溫度、降低注射速度、優化保壓壓力與時間——可以顯著減少塑膠件的成型內應力。一個低內應力的螺絲柱，其抵抗環境應力侵蝕的“底子”會好得多。這是成本低且直接的改進措施。

嚴格管控裝配環境與流程：確保在生產線上，螺絲柱鎖附工位遠離任何可能的碳氫化合物污染源，如特定的潤滑油、清潔劑或脫模劑。對操作員進行培訓，明確這些化學品對塑膠件的潛在危害。

建立來料檢驗機制：對于必須使用的潤滑劑、清洗劑等，應建立嚴格的入廠檢驗制度，通過FTIR等手段確認其化學成分，避免使用對塑膠材料有侵蝕風險的化學品。

當然，如果以上措施仍無法解決問題，則應考慮本文最初建議的材料升級方案。

六、 塑膠失效分析結論

本次塑膠失效分析案例，完整地展示了一次專業的塑膠螺絲柱開裂失效分析的全過程。從成分鑒定到熱分析，再到關鍵的微觀形貌分析，我們運用系統的高分子失效分析方法，確鑿地證實了碳氫化合物導致的環境應力開裂是本次塑膠開裂失效的根本原因。這起案例深刻地揭示，在進行材料失效分析時，必須將材料、設計、應力與環境作為一個整體系統來考量。

面對復雜的塑膠開裂失效分析問題時，單打獨斗往往難以觸及真相。選擇與一家擁有深厚高分子失效分析功底、完備檢測設備和豐富案例經驗的失效分析檢測機構合作，是快速定位問題、降低成本、提升產品可靠性的路徑。
