塑料失效分析：外殼開裂的根本原因診斷與案例深度解析 | 華南檢測

塑料失效分析：華南檢測揭秘材料外殼開裂失效的深層原因

摘要： 當產品的塑料外殼出現開裂，這遠非表面現象，而是一個深刻的材料失效分析問題。本文將通過一個完整的塑料外殼失效分析案例，深度解析如何從斷口形態、異物成分到分子鏈結構，層層遞進，鎖定塑料失效分析的根本原因，并闡述選擇專業失效分析檢測機構對于保障產品可靠性的決定性意義。

 一、 塑料失效分析序幕：一道微小的裂紋，一場重大的危機

在制造車間里，質量控制經理李先生發現，一批即將出貨的電子產品外殼，在內部筋位處出現了難以察覺的細微裂紋。隨著排查的深入，問題呈現出批量性的趨勢。這不僅意味著巨額的經濟損失，更可能引爆品牌信任危機。面對這道裂紋，是將其視為偶然的生產瑕疵，還是作為一個系統性材料失效分析問題的起點？這考驗著每一位管理者的判斷力。

開裂，是材料在內外因素共同作用下最終表現出的“癥狀”。唯有通過科學的塑料失效分析，如同高明的偵探進行現場勘查，才能找到真正的“元兇”，實現從“救火”到“防火”的跨越。本次，我們將全程記錄廣東省華南檢測技術有限公司，作為一家權威的失效分析實驗室，如何抽絲剝繭，揭開這起塑料外殼失效分析事件的真相。

 二、 偵探的工具箱：塑料失效分析的科學邏輯鏈

專業的失效分析檢測機構都遵循著一條嚴謹的邏輯鏈。一次完整的塑料失效分析，絕非單一的測試，而是一個多技術、多維度交叉驗證的系統工程。其核心在于構建從宏觀到微觀的證據閉環：

1.  斷口學分析： 定位裂紋的“起跑線”。

2.  成分分析： 識別材料本體與“不速之客”。

3.  熱力學性能分析： 評估材料的“體溫”與“體質”。

4.  分子量測定： 揭示材料內在強度的“基因密碼”。

下面，就讓我們跟隨華南檢測失效分析實驗室的工程師，進入這個真實的塑料外殼失效分析案例，親歷這場科學偵探的全過程。

【實戰案例深度剖析】：某產品外殼批量開裂之謎】

背景： 一款市場熱銷的電子產品，在其外殼注塑筋位處發生批量性開裂。我司（廣東省華南檢測技術有限公司）作為專業的失效分析檢測機構，受委托對失效件進行根本原因診斷。

塑料失效分析過程與發現：

第一步：斷口分析與異物定位——發現“應力集中源”

我們的工程師首先在光學顯微鏡下對失效樣品進行初步觀察，發現開裂源區位于殼體內部結構應力集中處。這初步印證了塑料失效分析中“結構設計”因素的嫌疑。

隨后，我們動用了失效分析實驗室的“火眼金睛”——掃描電子顯微鏡（SEM）。高倍率下的發現，讓案情取得了突破性進展：

   斷口形貌： 整體表現為典型的“河流花樣”，這是脆性斷裂的顯著特征，說明材料在斷裂前幾乎未發生塑性變形，質地“發脆”。

   關鍵證據——異物： 在裂紋起源區，清晰可見大量顆粒狀異物。為驗證這是材料內部固有缺陷而非后期污染，我們進行了破壞模擬實驗。將斷口再次掰開后在電鏡下觀察，在新產生的斷口上同樣發現了形態一致的顆粒狀異物。這確鑿地證明了異物是內在于材料本體的。這是本次材料失效分析找到的第一個關鍵物證。

緊接著，我們對這些異物進行EDS能譜分析，結果顯示其含有異常高含量的鋁（Al）、鈦（Ti）等金屬元素。這些元素并非該塑料基材應有的成分，線索指向了原材料或生產流程中混入了雜質。

至此，本次塑料外殼失效分析找到了第一個關鍵疑犯：內部硬質金屬異物。它在注塑成型后，與聚合物基體結合不良，在受力時成為天然的“應力集中點”，如同玻璃中的石子，極易引發微裂紋。

第二步：材料本體性能探究——診斷材料的“內在健康”

發現異物后，我們仍需回答：為何裂紋會如此容易地擴展？材料的“體質”是否本身就有問題？為此，我們展開了一系列針對材料本征性能的材料失效分析。

FTIR成分分析： 對失效樣品與良品進行測試，結果顯示兩者的譜圖基本一致，表明基礎高分子聚合物種類正確，排除了原材料用錯的可能性。

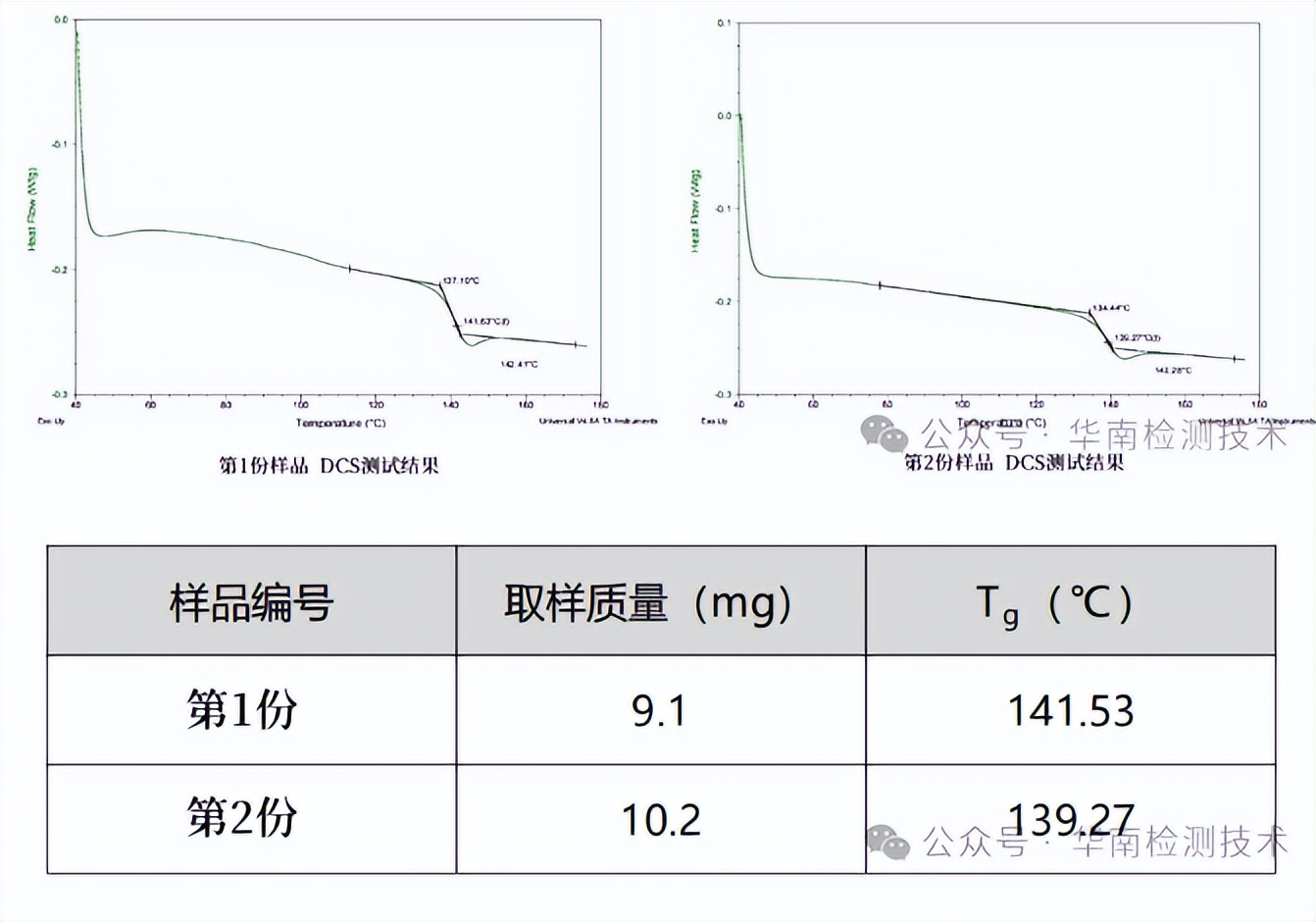

DSC熱分析： 測試顯示，失效樣品的玻璃化轉變溫度對比良品有輕微下降。這通常意味著材料分子鏈段的運動變得更容易，可能與其分子量降低有關。

TGA熱重分析： 兩份樣品的熱分解溫度無顯著差異，表明材料并未發生嚴重的熱氧化降解。

GPC分子量測定——鎖定“強度劣化”的鐵證： 凝膠滲透色譜測試給出了關鍵的證據。數據顯示，失效樣品的重均分子量明顯低于對比良品。高分子材料的力學強度與其分子量直接相關。分子量降低，分子鏈之間的纏結點減少，導致材料變脆，承載負荷的能力下降。這是材料發生“劣化”的鐵證，也是本次材料失效分析的另一大核心發現。

 三、 終局：真相大白與責任歸屬

綜合以上所有數據，我們得以還原此次外殼開裂事件的完整真相：

根本原因： 本次失效是由 “材料內部缺陷” 與 “材料本體劣化” 協同作用所致。

失效機理鏈：

1.  內因1（材料劣化）： 殼體材料的分子量偏低，導致其本征韌性不足，抗裂紋萌生和擴展的能力顯著下降。這是材料“變脆”的內在因素。

2.  內因2（應力集中）： 材料內部存在的Al/Ti類硬質顆粒異物，在注塑過程中被包覆于基體內，形成了固有的微觀缺陷。

3.  協同失效： 當外殼受到外部載荷時，硬質異物尖端產生高度的應力集中。由于材料本身因分子量偏低而韌性不足，無法通過塑性變形來有效耗散能量，導致微裂紋在異物處極易萌生并迅速擴展，最終表現為宏觀的脆性開裂。

因此，這起案例并非簡單的設計或單一工藝問題，而是一次典型的、由污染物引入和原材料分子量控制不當共同導致的材料失效分析案例。專業的失效分析檢測機構的價值，正在于能夠厘清這種復雜的責任歸屬，為客戶提供明確的改進方向。

 四、 華南檢測：您身邊值得信賴的失效分析實驗室

面對復雜的產品可靠性挑戰，您需要一個擁有深厚技術底蘊和高端設備的合作伙伴。廣東省華南檢測技術有限公司，作為坐落在工業重鎮的專業失效分析檢測機構，我們深刻理解質量控制與生產管理的痛點。

高端的硬件平臺，是精準診斷的基石： 我們的失效分析實驗室配備了包括掃描電鏡（SEM/EDS）、傅里葉紅外光譜（FTIR）、差示掃描量熱儀（DSC）、熱重分析儀（TGA）和凝膠滲透色譜（GPC）在內的全套先進分析設備。這些設備是完成深度塑料失效分析和精準材料失效分析的必備工具，確保每一個數據都精準可靠。

資深的專家團隊，是破解難題的核心： 我們的工程師不僅精通測試操作，更善于基于失效原理，將孤立的測試數據串聯成完整的證據鏈。我們提供的不僅是報告，更是直達問題根源的解決方案，幫助您從根本上杜絕同類塑料外殼失效分析問題的再次發生。

我們堅信，專業的失效分析是提升產品品質、降低市場風險有效的投資。當您的產品再次面臨開裂或其他可靠性難題時，請選擇廣東省華南檢測技術有限公司——您身邊專業的失效分析實驗室與失效分析檢測機構，讓我們成為您可靠的品質守護者。
