貼片電容失效分析：熱風槍加熱后容值恢復的故障機理與診斷路徑

貼片電容失效分析：熱風槍加熱后容值恢復的故障機理與診斷路徑

當貼片電容發生失效，特別是在熱風槍加熱后容值意外恢復，這一現象往往指向一類隱蔽的可靠性問題。本文基于廣東省華南檢測技術有限公司的真實貼片電容失效分析案例，系統闡述此類故障的排查邏輯。我們將深入解析從外觀檢查到切片驗證的完整電子元器件失效分析流程，明確失效根因，并提供針對性的解決方案。本文旨在為面臨類似問題的研發、質量與生產工程師，提供一套清晰、專業的診斷框架和行動指南。

一、 貼片電容失效現象與初步診斷

客戶送檢6枚貼片電容樣品，包含已知良品、確認失效品及狀態不明品。核心故障現象是：電容在終端產品中功能失效，導致設備異常。但維修人員使用熱風槍拆卸后，測量其容值恢復正常。

這一現象是貼片電容失效分析的典型起點。它立即排除了電容自身永久性內部損壞（如介質擊穿、電極斷裂）的常見原因。故障表現出可逆性與溫度敏感性，將調查方向引向與外部環境或界面連接相關的因素。

二、貼片電容失效分析的標準化流程

在專業的元器件失效分析實驗室，分析遵循非破壞性到破壞性的有序原則。本次分析依次采用了以下方法：

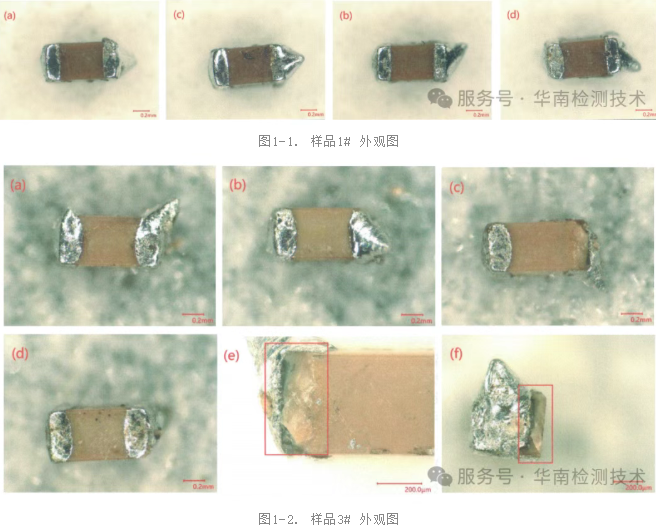

外觀光學檢查。 這是第一步。在顯微鏡下，發現部分失效品和不明狀態品的外殼存在物理破損。這可能是失效的結果，而非原因。

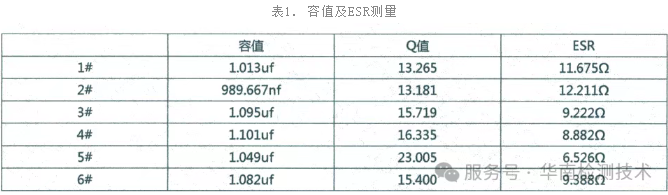

電性能檢測。 使用精密LCR表測量所有樣品的容值與等效串聯電阻（ESR），確認了失效品在未加熱前的電氣參數確實超出規格，為失效提供了數據基準。

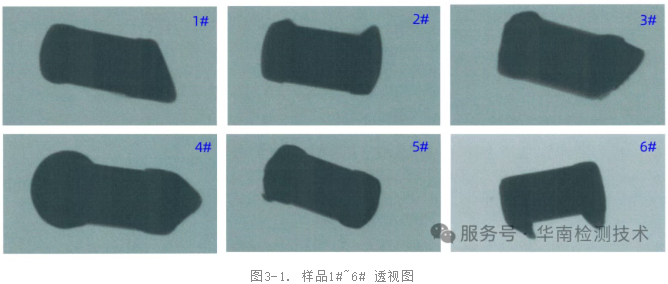

X-RAY檢測。 對所有樣品進行X射線成像。這項非破壞性檢測用于觀察電容內部電極結構是否對齊，有無分層、裂紋等宏觀缺陷。本例中，所有樣品內部結構未見明顯異常。

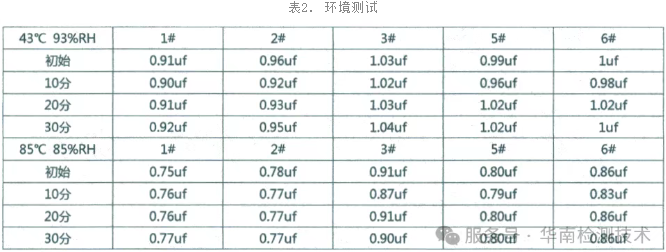

環境可靠性測試。 將樣品置于受控的溫濕度環境中，監測其參數變化。此測試旨在評估電容對潮濕環境的敏感性，有時能加速潛在缺陷的顯露。

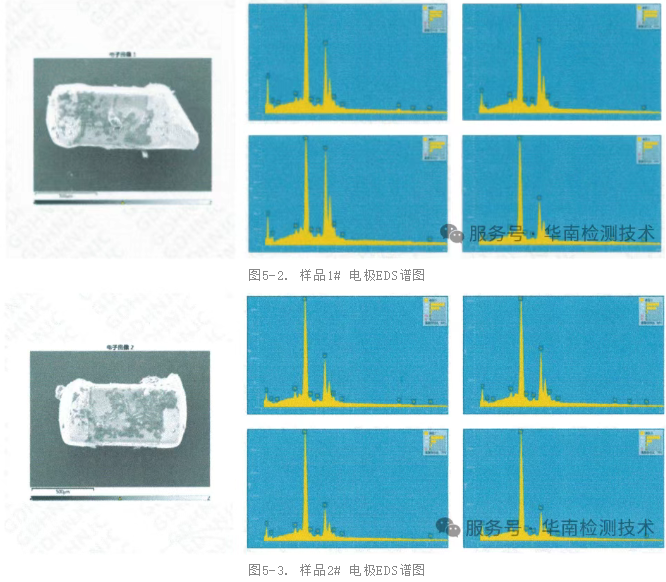

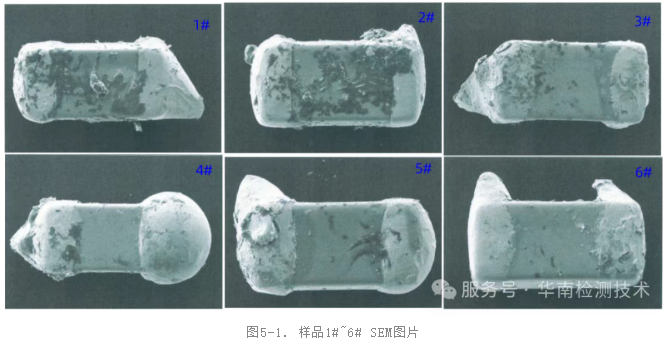

SEM與EDS微觀成分分析。 掃描電子顯微鏡（SEM）提供高倍率下的表面形貌信息。能譜分析（EDS）則用于測定電極材料的元素組成，排查腐蝕、污染或遷移問題。分析顯示，各樣品電極成分基本一致。

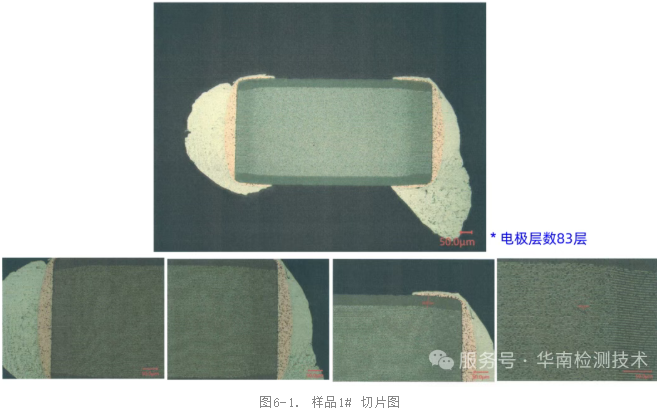

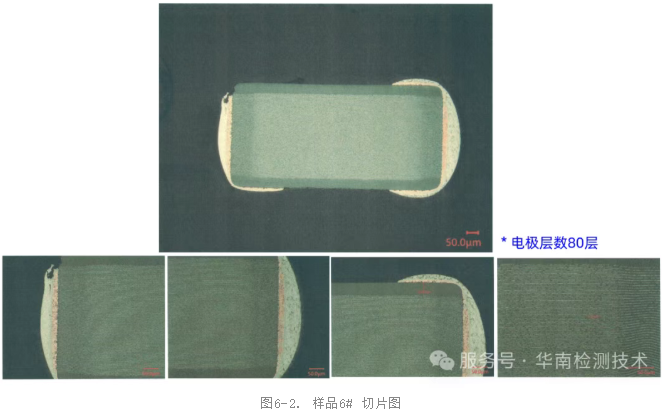

切片分析與截面觀察。 這是獲得決定性證據的關鍵步驟。將樣品進行鑲嵌、研磨、拋光，制成橫截面標本。在顯微鏡下，可直接觀測介質層厚度、電極層完整性，以及最關鍵的部分——焊點與端電極的界面結構。

三、 失效分析檢測機構的核心發現：焊點氣孔

綜合以上全部檢測數據，華南檢測的分析師發現了一個關鍵事實：所有電容本體內部的材料、結構均未發現可歸因的制造缺陷。然而，在失效樣品的切片樣本中，觀察到了焊點內部存在微觀氣孔。

這一發現將失效根因從電容元器件本身，轉向了組裝焊接工藝。焊點氣孔構成了微小的通道。

四、 故障機理的完整還原與解釋

基于“焊點存在氣孔”和“加熱后容值恢復”兩個核心事實，其失效分析的物理機理得以清晰還原：

工藝根源：在電路板組裝（SMT）的回流焊過程中，工藝參數不當（如升溫過快、助焊劑揮發不充分）導致焊料凝固時包裹了氣體，形成焊點氣孔。

環境侵入：裝有此類電容的電子產品在潮濕環境中長期工作或存放。環境中的水汽分子通過焊點中的毛細氣孔，逐漸滲透并擴散至電容內部。

性能失效：水分侵入會降低電容介質材料的介電常數，并可能增加離子電導率。這直接導致電容的測量容值發生漂移，損耗增大，最終引發電路功能失效。

現象再現：維修時，熱風槍的局部高溫加熱使得電容本體及焊點區域溫度急劇上升。侵入的水分受熱快速蒸發并逸出。水分排除后，電容介質的電氣性能暫時恢復，容值測量便顯現“正常”。

華南檢測：http://www.lysyyey.com/news_x/353.html

五、 針對生產工藝的改善建議

作為專業的失效分析檢測機構，我們的價值不僅在于定位問題，更在于提供預防性方案?；诖税咐Y論，我們提出以下針對性建議：

優化焊接工藝。 重點審查并調整回流焊溫度曲線。確保充分的預熱時間，使助焊劑和水分在升溫階段有效揮發。優化峰值溫度與液相線以上時間，保證焊料良好潤濕的同時，允許氣體排出。

加強焊點質量監控。 在工藝驗證和關鍵產品生產中，引入X-Ray或聲學掃描（SAT）等無損檢測手段，對焊點質量進行定量或定性檢查。建立焊點氣孔率的接受標準。

提升產品防潮設計。 對于應用在潮濕環境的產品，建議在電路板組裝完成后，增加涂覆三防漆的工藝。三防漆能有效覆蓋焊點及元器件，形成防潮、防腐蝕的保護膜，阻斷水汽侵入路徑。

建立內部失效分析流程。 建議企業質量部門建立初步的失效分析能力。當出現類似故障時，可先進行外觀檢查、電性能復測及簡單的熱應力測試，有效篩選問題類型，提高與外部專業實驗室的合作效率。

六、 結論：系統化分析的價值

本案例表明，“熱風槍加熱后容值恢復”這一看似矛盾的故障，其根本原因并非貼片電容的固有缺陷，而是由焊接工藝引發的次級可靠性問題。系統的電子元器件失效分析成功區分了元器件責任與應用責任。

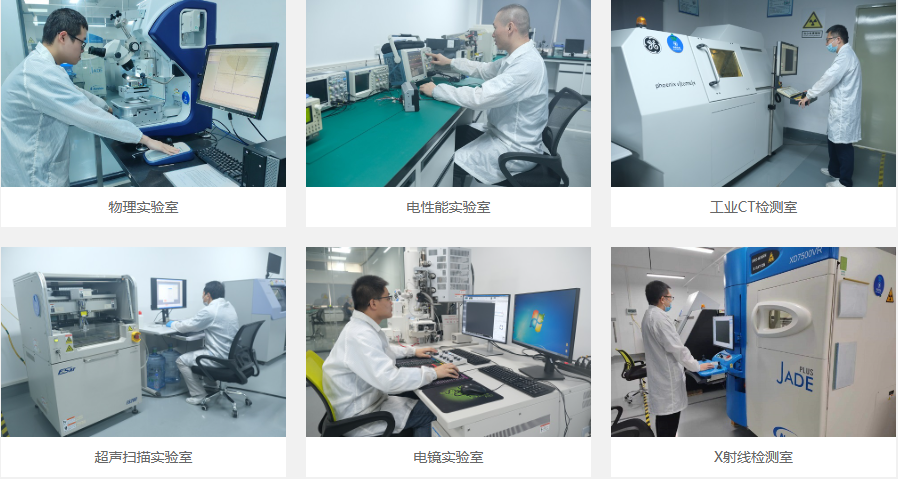

廣東省華南檢測技術有限公司的元器件失效分析實驗室，憑借系統的分析流程、先進的檢測設備（如SEM、X-Ray、切片研磨系統）與豐富的案例經驗，能夠精準定位各類復雜失效的根因。我們致力于幫助企業從設計、工藝到物料層面，系統性提升產品可靠性。

若您正面臨難以定位的元器件故障或產品失效問題，歡迎聯系華南檢測。我們可提供從故障件檢測、根因分析到改善方案咨詢的全方位失效分析檢測服務。
