引言：當您的生產線突然按下“暫停鍵”

您是否經歷過這樣的場景？生產線正全速運轉，一批成品即將交付，突然，測試環節亮起紅燈——產品功能大面積失效。拆解檢查，問題指向了核心的PCB板。焦頭爛額的工程師們圍在一起，有人懷疑是設計缺陷，有人指責焊接工藝，供應商則表示來料檢驗合格。時間一分一秒流逝，停線損失、訂單延誤風險、潛在的市場召回成本……每一分鐘，企業都在承受巨大的財務與聲譽損失。

這正是PCB板失效分析的價值所在。它不僅是事后的技術檢討，更是預防未來風險、優化設計與工藝的關鍵投資。本文將帶您深入剖析導致PCB失效的復雜根源，并闡述一家專業的PCB失效分析實驗室，如何像“工業醫生”一樣，運用高端設備進行系統“解剖”，快速定位問題本質，為企業提供確鑿的改進依據，最終實現降本增效。

一、 PCB失效：一個小問題，如何引發一場“成本風暴”？

許多人將PCB的失效視為單純的技術問題。但在我們華南檢測的視角里，每一次失效背后，都是一筆清晰甚至驚人的成本賬。一片價值數十元的PCB板失效，其引發的連鎖反應，足以吞噬數十萬乃至百萬的利潤。

停線與報廢成本：這是最直接的沖擊。批次性失效意味著整條生產線的停頓，已生產的產品面臨全數報廢。物料、人工、設備折舊瞬間化為烏有。

市場與信譽損失：如果失效產品流入市場，將導致客戶投訴、退貨，甚至召回。這對品牌聲譽的打擊是長期且難以挽回的，其損失遠超產品本身價值。

無休止的內外部扯皮：在缺乏權威證據的情況下，設計部門、生產部門、采購部門以及外部供應商之間極易陷入責任推諉。溝通成本激增，問題卻遲遲得不到解決。

盲目的“試錯”修補：在沒有查明根本原因前，企業往往只能憑經驗進行“可能有效”的改進，如更換焊錫、調整爐溫。這種盲目的“試錯”不僅可能無效，甚至會引入新問題，造成二次浪費。

因此，專業的失效分析檢測機構所做的，首先是幫助企業將模糊的技術問題，轉化為清晰的財務和風險問題，讓決策者意識到其緊迫性。

二、 層層剝繭：專業實驗室如何定位PCB失效的“真兇”？

導致一塊PCB板最終失效的原因交織如網。它可能源于數月前的設計疏忽，可能來自生產中的某個工藝波動，也可能是材料在特定環境下的“疲勞”。我們的任務，就是運用科學的分析路徑與專業的設備，穿透表象，直達根源。

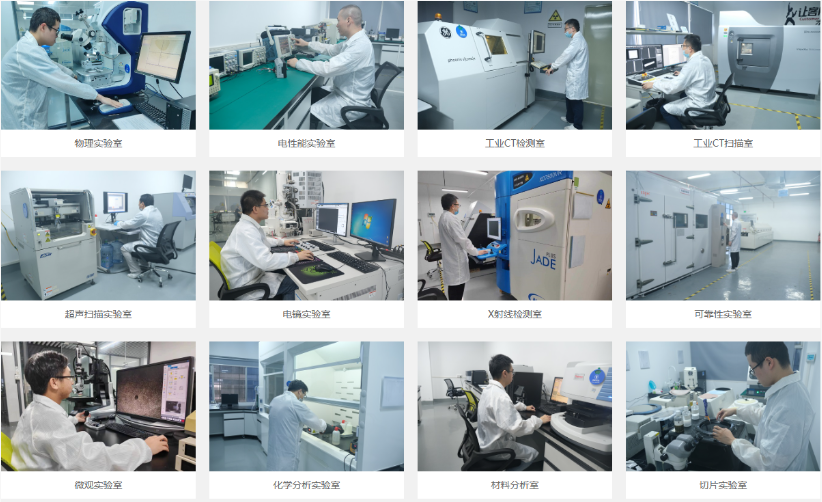

在我們的PCB失效分析實驗室，一次完整的分析猶如一次嚴謹的“刑偵”。

第一步：宏觀“勘查”與電性定位

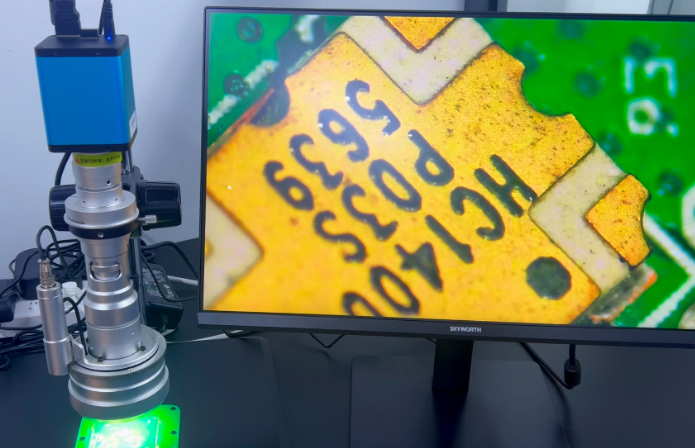

我們不會貿然進行破壞性分析。首先，工程師會詳細了解失效背景、環境和使用條件。隨后，使用高倍光學顯微鏡對失效PCB進行全方位外觀檢查，尋找燒蝕點、裂紋、變色、異物等蛛絲馬跡。配合電性能測試，精準定位到具體的失效網絡或元器件。

第二步：無損“透視”內部隱患

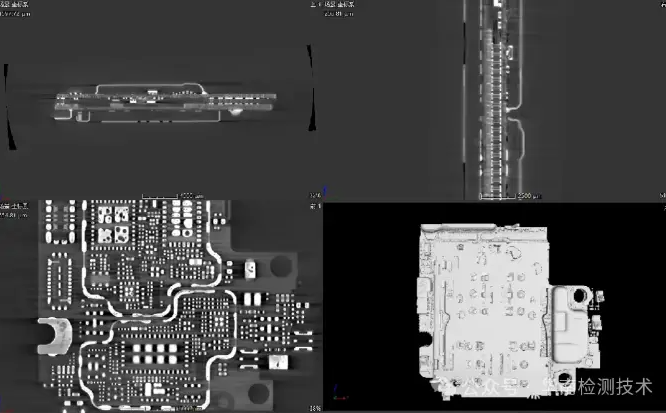

外觀無異常，但功能異常？問題可能藏在內部。此時，工業CT掃描設備發揮關鍵作用。它能對PCB進行三維立體成像，不破壞樣品即可清晰呈現內部是否存在分層、氣泡、孔銅斷裂、元器件內部缺陷等問題。這為我們下一步的精準“手術”提供了導航。

第三步：微觀“解剖”與成分“解碼”

這是鎖定核心證據的關鍵環節。基于前期判斷，我們可能會進行：

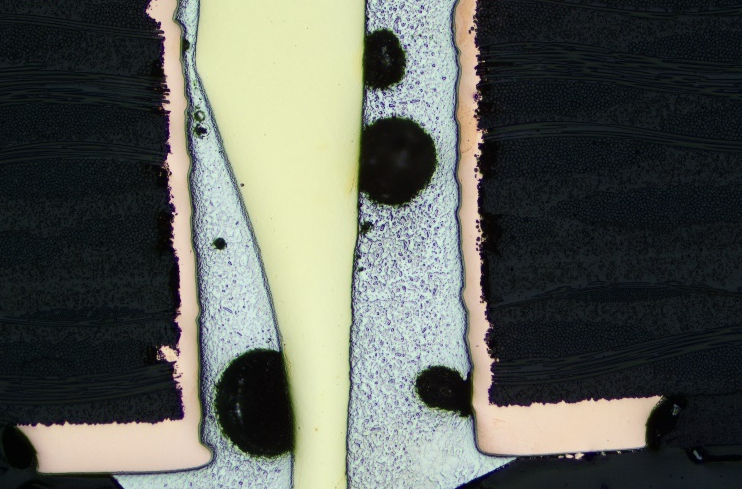

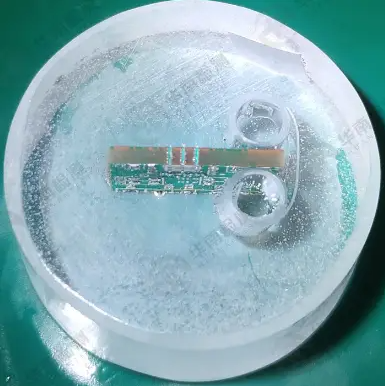

切片分析：將疑似失效點制成微米級精度的切片，在掃描電子顯微鏡下觀察其截面。焊點的IMC層形態是否良好？孔銅厚度是否均勻？是否有微裂紋或空洞？一切都一目了然。

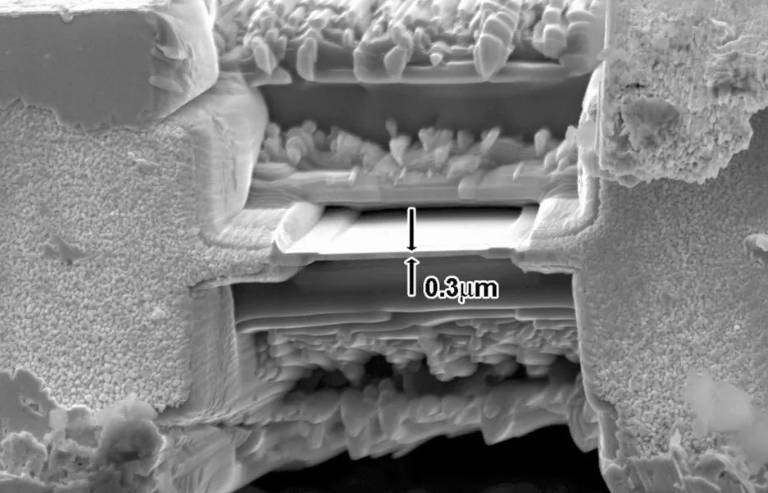

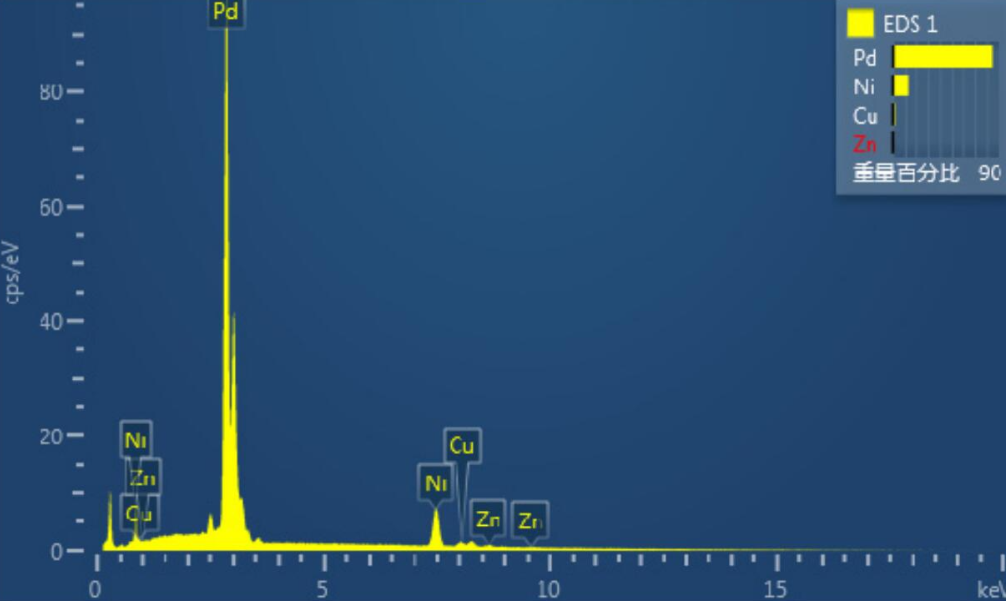

SEM-EDS聯用分析：在SEM觀察形貌的同時，利用能譜儀對異常區域進行元素分析。焊盤上的腐蝕產物是什么成分？導致短路的異物來自何方？是氯離子腐蝕還是硅污染？EDS能給出確鑿的化學成分答案。

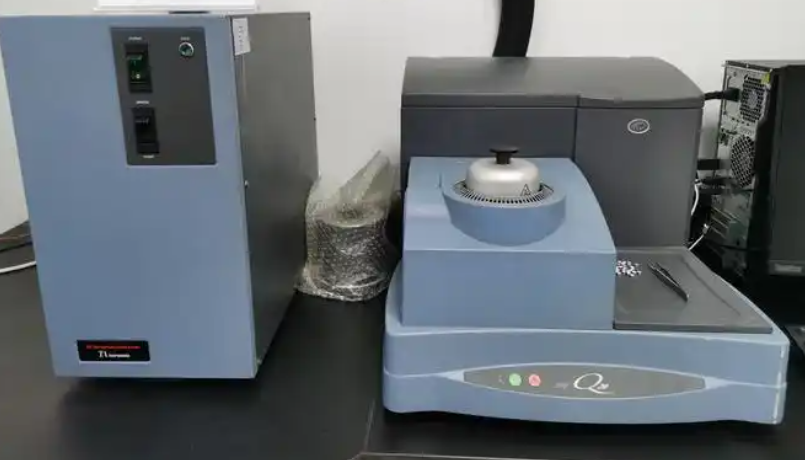

熱分析：對于涉及過熱失效的案例，我們會使用熱重分析儀或差示掃描量熱儀，分析材料的玻璃化轉變溫度、熱分解特性等，判斷其是否滿足應用要求。

第四步：綜合研判與根因報告

收集所有證據后，我們的資深專家團隊會進行綜合研判。結論不會停留在“焊點虛焊”或“線路腐蝕”這類表面現象，而是會追溯至根本原因：是焊盤設計不合理導致熱應力集中？是清洗工藝殘留了離子污染物？還是層壓材料在回流焊時熱膨脹系數不匹配？

我們出具的PCB板失效分析報告，將清晰呈現失效機理、失效路徑、根本原因，并基于豐富的行業經驗，提供切實可行的改進建議，為設計優化、工藝改良或供應商管理提供鐵證。

三、 從“救火”到“防火”：失效分析如何創造長期價值

一次成功的失效分析，其價值遠不止于解決當前危機。它為企業帶來的，是持續的質量提升和成本控制能力。

優化設計，提升產品固有可靠性：通過分析數據反饋給研發部門，可以在下一代產品中避免類似設計缺陷，如優化布線、改進焊盤設計、選擇更合適的材料，從源頭上提升產品競爭力。

改進工藝，降低生產不良率：精確鎖定SMT焊接參數、波峰焊工藝或清洗流程中的問題，幫助生產部門實現工藝窗口的精細化管理，顯著提升直通率。

管控供應鏈，降低采購風險：通過對來料PCB或元器件的失效分析，可以科學評估供應商的質量水平，為采購決策提供技術依據，避免因低價采購帶來的潛在高風險。

應對客戶投訴與質量認證：當面對客戶嚴苛的質量投訴或需要通過汽車電子、航空航天等領域的可靠性認證時，一份由權威失效分析檢測機構出具的專業報告，是很有說服力的技術語言。

作為擁有CNAS、CMA等資質的專業實驗室，廣東省華南檢測技術有限公司不僅提供設備檢測，更致力于成為企業的“質量合作伙伴”。我們深知，每一次PCB失效分析的委托，都寄托著客戶對解決問題、挽回損失、預防未來的迫切期望。

廣東華南檢測中心：http://www.lysyyey.com/aboutus.html

立即行動，將風險轉化為改進的契機

如果您正面臨PCB不明原因的失效困擾，如果您希望在新產品設計階段就規避潛在風險，一次專業的分析咨詢將是您具性價比的投入。無需在內部猜測和試錯中繼續消耗成本。

立即聯系我們，獲取一次針對性的技術咨詢。 我們的專家將與您共同梳理問題，為您規劃高效、經濟的分析路徑，幫助您快速定位問題根源，找到確鑿的改進方向。

讓專業的技術洞察，成為您質量提升和成本控制的強力后盾。
