工業CT無損檢測如何定位芯片內部致命氣泡與空洞

工業CT無損檢測如何定位芯片內部致命氣泡與空洞

引言
在芯片高度集成化與封裝技術飛速發展的今天，內部微米級的氣泡或空洞已成為影響產品可靠性的“隱形殺手”。這些缺陷是如何被精準發現與測量的？工業CT無損檢測技術在此扮演了至關重要的角色。本文將以芯片內部缺陷檢測為核心，深入解析工業CT識別氣泡與空洞的能力極限、關鍵影響因素，并闡明一家專業的工業CT檢測機構如何憑借高端設備與技術，為客戶提供精準、可靠的工業CT檢測服務與解決方案。

一、芯片內部缺陷——高可靠性要求的嚴峻挑戰

現代電子設備，從智能手機到汽車電子，其核心都離不開高度集成的芯片。

這些芯片通常采用先進的封裝技術，內部結構復雜且精密。

任何微小的內部瑕疵，都可能成為未來失效的隱患。

氣泡和空洞，是芯片封裝（如塑封、灌膠、焊點）過程中常見的工藝缺陷。

它們不僅會降低機械強度，更會影響熱傳導、電氣連接，甚至引發早期失效。

因此，在研發、生產及失效分析階段，對其進行非破壞性的精準檢測是確保質量的關鍵環節。

二、缺陷的隱蔽性與傳統檢測手段的局限

芯片內部的氣泡與空洞具有極強的隱蔽性。

它們深藏于材料內部，肉眼及光學顯微鏡完全無法觸及。

傳統的二維X-Ray檢測技術雖能提供內部透視圖像，但存在致命局限。

二維圖像是三維結構的疊加投影，微小的氣泡極易被周圍致密材料遮擋。

對于重疊結構中的缺陷，其深度、準確形狀和尺寸信息無法獲取。

物理切片等破壞性方法，雖然能觀察特定截面，但會永久破壞樣品。

且只能獲得一個截面的信息，無法全局評估缺陷的完整三維分布。

這導致無法全面評估風險，也難以追溯工藝問題的根源。

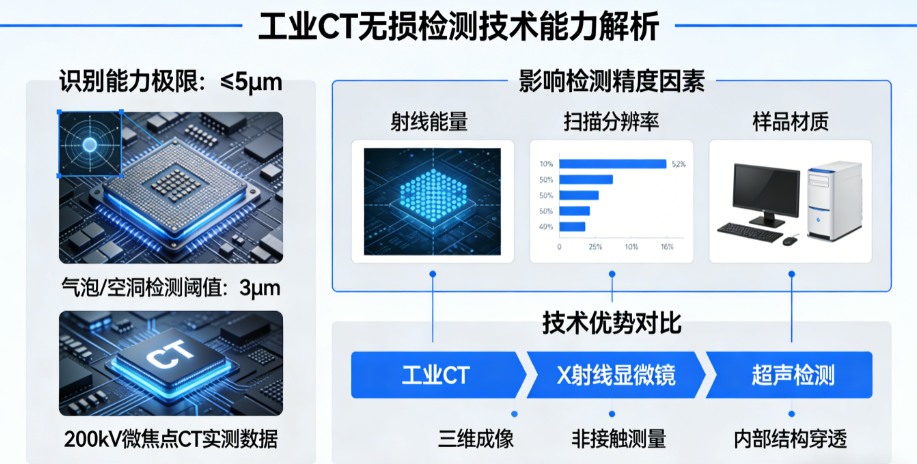

三、工業CT掃描究竟能識別多小的缺陷？

面對微米級甚至更小的芯片內部缺陷，行業質量管控者核心的疑問是：

工業CT無損檢測技術的識別能力極限在哪里？

它能穩定檢測到多大的氣泡或空洞？

其檢測精度受哪些因素影響？

與其它技術相比，它的優勢具體體現在何處？

四、三維顯微洞察——工業CT檢測服務的能力與精度解析

工業CT掃描技術通過采集樣品360度范圍內的二維投影數據，通過計算機重建出完整的三維立體模型。

這一過程如同為芯片進行一次高精度的“三維解剖”，實現了內部結構的可視化與可測量。

1. 工業CT檢測能力的核心：空間分辨率與缺陷識別極限

工業CT識別缺陷的能力，核心指標是空間分辨率。

它決定了CT圖像中可清晰區分兩個相鄰特征的最小距離。

對于廣東省華南檢測技術有限公司這類專業機構，其檢測能力依賴于先進的納米焦點X射線源、高靈敏度探測器及精準的機械運動系統。

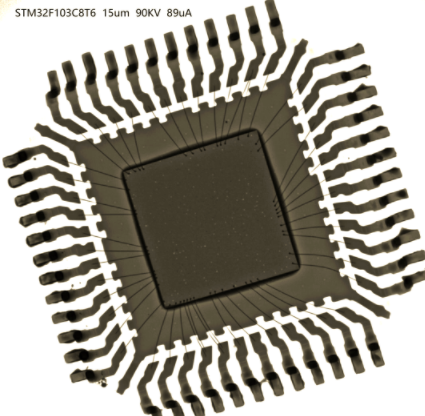

在實際檢測中，工業CT可穩定識別出尺寸在微米級別的內部氣泡與空洞。

在高精度掃描模式下，對典型芯片封裝樣品，其缺陷識別能力可達數個微米量級。

但需要明確的是，“能識別多小的缺陷”并非一個固定值。

它取決于設備性能、樣品材質、尺寸以及掃描參數的綜合優化。

2. 影響缺陷識別精度的多維因素

設備硬件能力： X射線源的焦點尺寸越小，圖像越清晰，細節分辨能力越強。探測器像素尺寸及動態范圍也至關重要。

樣品特性： 樣品尺寸越大、材質密度越高（如含鉛焊料），對X射線的衰減越強，要達到同等穿透效果可能需要調整能量，這會影響對比度。

掃描方案： 掃描分辨率（體素大小）直接決定三維模型的精細度。更高的分辨率意味著更小的體素，能展現更細微的特征，但需要更長的掃描與重建時間。

圖像處理與分析： 專業的閾值分割、去噪算法和三維分析軟件，是從海量數據中準確提取、定量測量氣泡/空洞體積、位置及分布的關鍵。

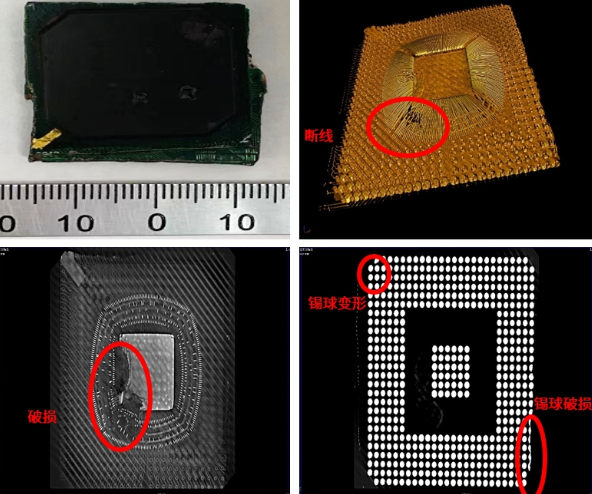

3. 超越氣泡與空洞：全面的內部缺陷診斷

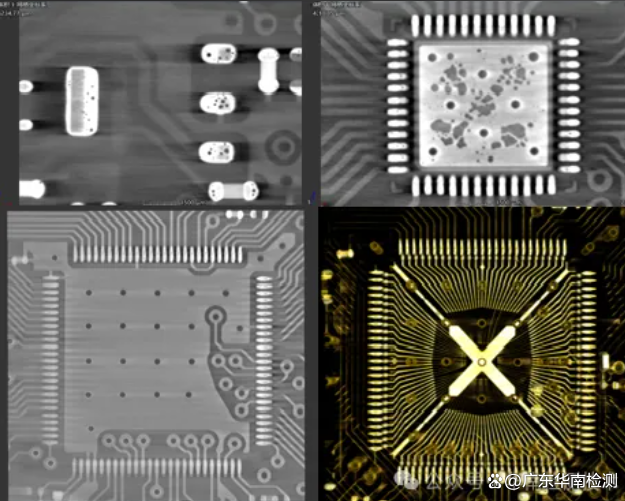

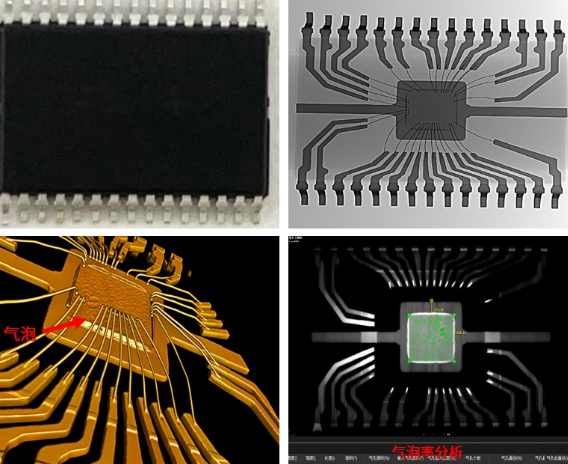

除了精準定位氣泡與空洞，工業CT無損檢測服務還能同步揭示芯片內部的其他隱患。

例如，焊接中的裂紋、連橋（短路）、填充不足。

封裝材料的分層、翹曲，以及引線框架的偏移等。

一次掃描，即可獲得所有內部結構的三維質量數據，實現全面的“體檢”。

4. 華南檢測的解決方案：以高端工業CT設備保障精準洞察

作為專業的工業CT檢測機構，廣東省華南檢測技術有限公司深刻理解芯片質量控制的嚴苛需求。

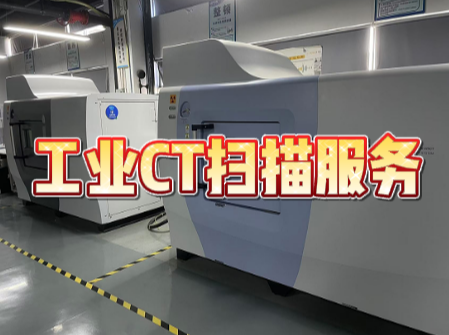

我們配備有國際領先的高分辨率工業CT掃描系統。

其納米焦點射線源可提供極高的幾何放大比與圖像細節清晰度。

針對芯片等微小精密電子元器件，我們建立了優化的掃描與分析流程。

能夠為客戶提供從樣品接收、方案制定、高精度掃描、三維重建到缺陷定量分析的全流程工業CT檢測服務。

我們的檢測報告不僅提供缺陷圖像，更包含準確的尺寸、體積、位置坐標等量化數據。

這些數據為工藝改進、質量判定和可靠性分析提供了堅實依據。

結語

在追求芯片零缺陷的道路上，工業CT無損檢測提供了無可替代的微觀視野與量化工具。

它不僅回答了“缺陷是否存在”，更準確回答了“缺陷在哪里、有多大、是什么形態”。

選擇一家擁有高端設備與豐富經驗的工業CT檢測機構，是有效管控風險、提升產品可靠性的關鍵一步。

如果您正面臨芯片內部氣泡、空洞或其他隱蔽性質量問題的困擾，歡迎立即咨詢廣東省華南檢測技術有限公司。

我們的技術專家將根據您的具體樣品與需求，提供針對性的工業CT掃描解決方案與專業檢測服務。
