精密焊接的隱形殺手：如何用共面度測試鎖定SMT良率風險？

在電子制造領域，芯片封裝的小型化與PCB設計的高密度化已成不可逆的趨勢。然而，一個長期存在的物理難題也隨之放大：當不同材料組成的元器件經歷回流焊高溫時，熱膨脹系數（CTE）的差異會導致難以預料的變形。這種變形，正是引發虛焊、短路、甚至批量性焊接失效的根源之一。本文將深入解析共面度測試 與翹曲度檢測 的核心價值，特別是高溫動態翹曲度測試 如何成為預測與預防SMT焊接缺陷的前瞻性眼睛，幫助工藝與質量工程師從源頭上把控可靠性。

一、 核心概念辨析：共面度與翹曲度究竟測的是什么？

許多工程師在接觸這兩個概念時容易混淆。簡單來說，它們關注的對象和目的有本質區別。

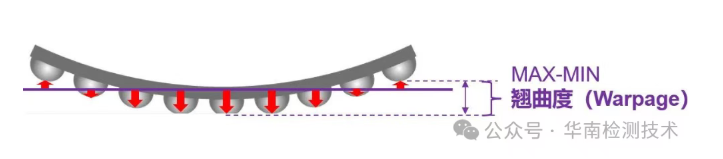

翹曲度檢測，關注的是器件或板材“身體”本身的平整度。它測量的是基板、芯片等物體在不受外力下，相對于理想平面的彎曲或扭曲程度。翹曲度數據可以直接反映封裝或材料的內應力狀態，是評價批次一致性和長期機械可靠性的關鍵指標。

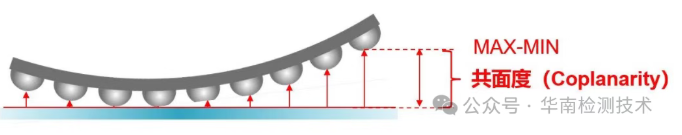

共面度測試，則聚焦于器件“腳”的平整度。它特指焊錫球、引腳等焊接端子構成的平面，與安裝基準面之間的偏差。共面度不僅受器件本體翹曲的影響，還與焊球高度一致性、球體本身是否變形等因素綜合相關。

一個形象的比喻是：翹曲度好比檢查一塊地板的整體起伏，而共面度則是檢查地板上所有桌腿的底端是否在一個平面上，這直接決定了桌子放上去會不會搖晃。對于SMT貼裝，共面度不合格是導致焊接失效最直接的原因。

二、 為何靜態測試不夠？高溫動態翹曲度測試的價值凸顯

在室溫下測量共面度和翹曲度，只能反映產品在倉儲和運輸狀態下的情況。但真正的挑戰發生在回流焊爐內。

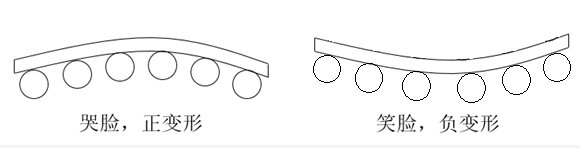

元器件在經歷從常溫到200℃以上再冷卻的快速溫度循環時，其變形是動態、非線性的。某些在常溫下平整的樣品，可能在高溫峰值時發生劇烈翹曲（俗稱“微笑”或“哭臉”效應），導致瞬間的焊接開路；而在冷卻后，它又可能恢復平整，給故障復現帶來極大困難。

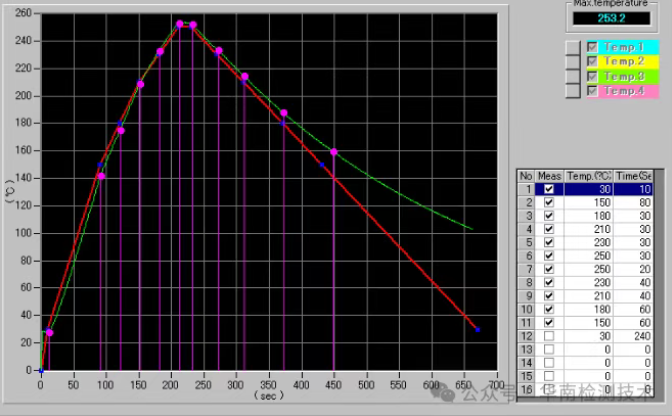

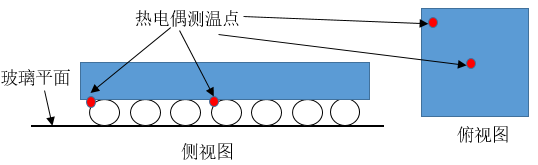

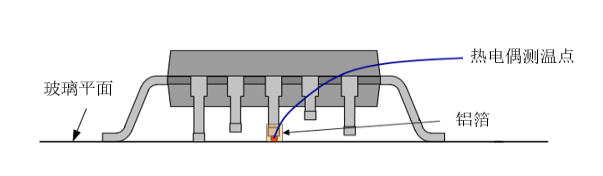

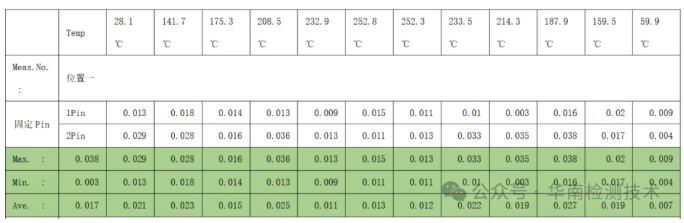

因此，高溫動態翹曲度測試 應運而生。這項測試通過在模擬回流焊的溫度曲線下，實時監測樣品從升溫、保溫、峰值到冷卻全過程的形變數據。它能精準捕捉到：

1、最大翹曲發生點的溫度與形變量。

2、整個過程的形變軌跡與趨勢。

3、不同材料界面間的應力變化臨界點。

這項測試為優化回流焊溫度曲線、評估封裝結構設計、篩選合格供應商提供了無可辯駁的數據支撐。

三、 華南檢測的解決方案：從精準測量到深度分析

面對這一行業挑戰，廣東省華南檢測技術有限公司提供的遠不止一次簡單的測量。我們構建了“精準測量-深度洞察-仿真預警”的完整服務鏈。

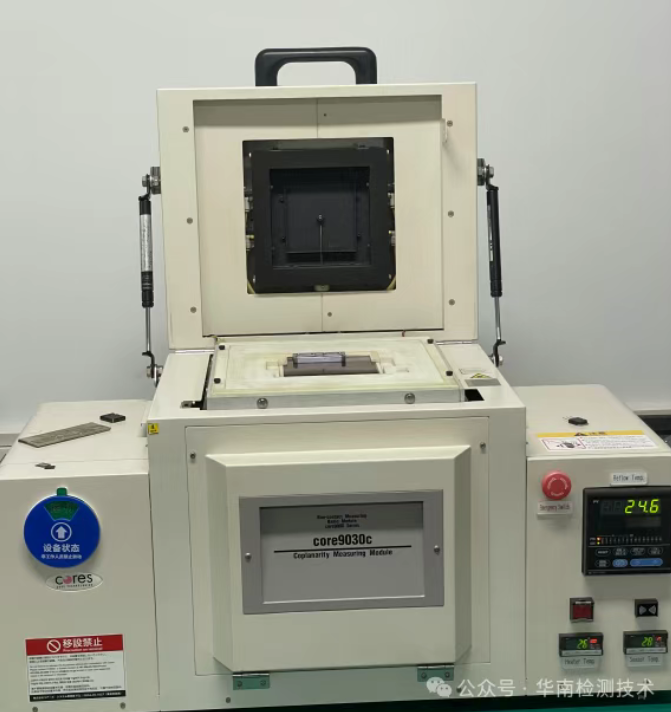

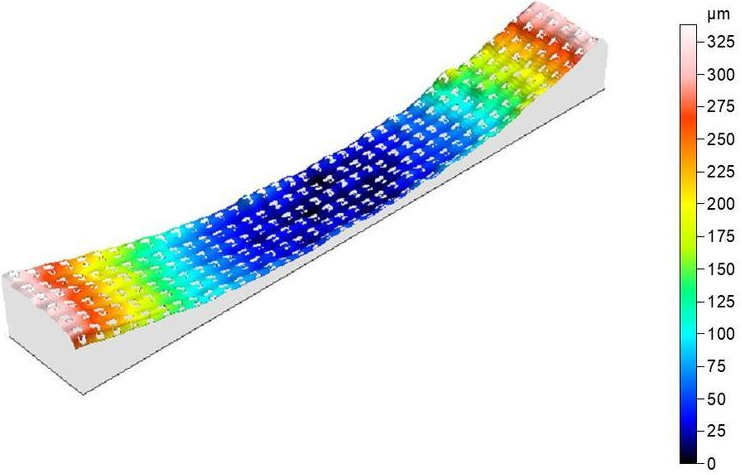

我們的核心設備是先進的非接觸式三維光學翹曲/共面度測試儀。它能在模擬的高溫環境下，快速、高精度地掃描并獲得整個樣品表面的三維形貌數據。但這只是第一步。

我們的特色服務優勢在于將測試數據與有限元仿真分析深度結合。這意味著，我們不僅能告訴您“樣品在什么溫度下變形了多少”，還能通過仿真模型，幫您分析變形背后的力學根源，預測在不同更嚴苛條件下的可靠性表現，甚至為您的設計改進（如調整材料、結構、布局）提供模擬驗證。這種“測試+仿真”的雙驅動模式，能顯著縮短您的研發周期，提升產品一次性成功率。

四、 典型應用場景與案例啟示

我們的服務已廣泛應用于多個高可靠性要求的領域：

基板封裝生產與研發：在新封裝設計階段驗證結構合理性，在量產階段監控批次質量。

基板材料開發：評估不同Core材、PP片、固化片等組合方案的翹曲性能。

相機模組（C-MOS）可靠性：分析鏡頭座與傳感器基板在高溫下的共面保持能力，確保對焦一致性。

汽車電子可靠性：滿足車規級器件對極端溫度循環下尺寸穩定性的苛刻要求。

在一個典型的案例中，某客戶生產的BGA芯片在SMT后出現邊緣焊點虛焊。常溫檢測共面度良好，無法定位問題。我們通過高溫動態翹曲度測試，重現其回流焊過程，發現該芯片在升溫至217℃時呈現明顯的凸面變形，導致邊緣焊球與焊膏分離。根據這一動態數據，我們協同客戶優化了錫膏印刷厚度和爐溫曲線，并為其封裝設計提供了改進建議，最終徹底解決了該失效模式。

五、 行動指南：您的產品是否需要一次全面的共面度評估？

焊接質量風險往往具有隱蔽性和批次性，一次未檢出的問題可能導致線上批量返工或市場端重大質量事故。如果您正在面臨以下任一情況，一次專業的共面度測試與高溫動態翹曲度測試將是您最明智的風險防控投資：

導入新的芯片或PCB供應商時。

進行新產品設計驗證或設計變更時。

SMT生產線出現不明原因的焊接不良率波動時。

產品需要滿足更高等級的可靠性標準（如汽車、軍工）時。

廣東華南檢測中心：http://www.lysyyey.com/aboutus.html

廣東省華南檢測技術有限公司（CNAS/CMA認證實驗室） 現推出免費樣品初步評估服務。您只需提供少量樣品，我們的技術專家將為您初步分析其翹曲與共面度風險，并提供針對性的測試方案建議。讓我們用專業的數據，為您的產品焊接可靠性保駕護航。

立即聯系我們，獲取您的專屬測試方案與報價。
