當您生產線上的一款熱銷產品，突然出現批次性的功能失靈，返修率飆升。初步排查，所有線索都指向內部的一顆核心芯片。客戶投訴、退貨壓力、生產停滯的損失每天都在疊加。您能確定這是偶然的個例，還是即將引爆的批量質量炸彈？芯片失效分析，就是在此刻撥開迷霧，防止千萬元級別損失的關鍵一步。本文將通過廣東省華南檢測技術有限公司（華南檢測）的一個真實芯片短路失效分析案例，完整展示我們作為專業失效分析實驗室，如何運用科學方法定位故障根源，并為您梳理芯片短路的常見成因圖譜。

一、案例背景：來自客戶的不明短路芯片

我們收到客戶送來的一顆不良芯片樣品。客戶反饋，該芯片在終端產品測試中發生短路，導致整機功能失效。他們急需知道：短路究竟是如何發生的？是芯片自身的設計制造缺陷，還是在后續組裝、應用中出現了問題？厘清這一點，對于界定責任、改進工藝、避免問題復發至關重要。這就是芯片失效分析工作的起點——從結果倒推原因。

二、層層深入：專業失效分析實驗室的標準化偵測流程

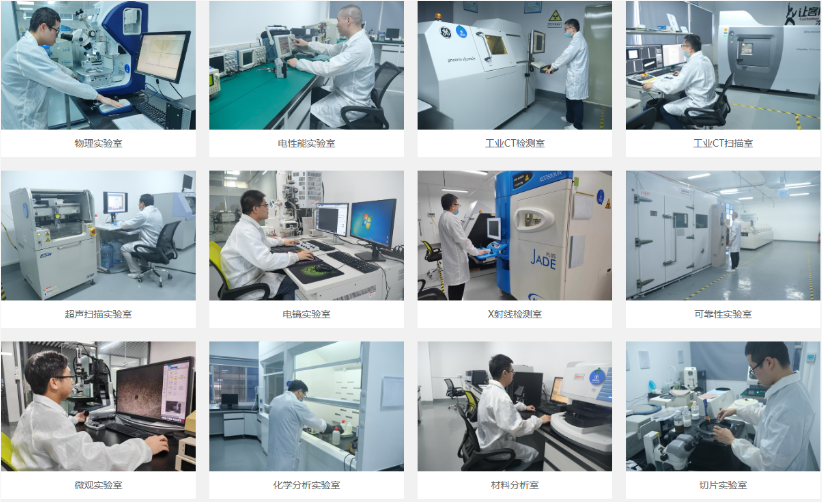

面對一顆微小的芯片，如何在不破壞關鍵證據的前提下找到故障點？華南檢測依托CNAS/CMA認證體系，執行了一套嚴謹?shù)姆治隽鞒獭?/span>

步驟1：外觀與內部結構初篩

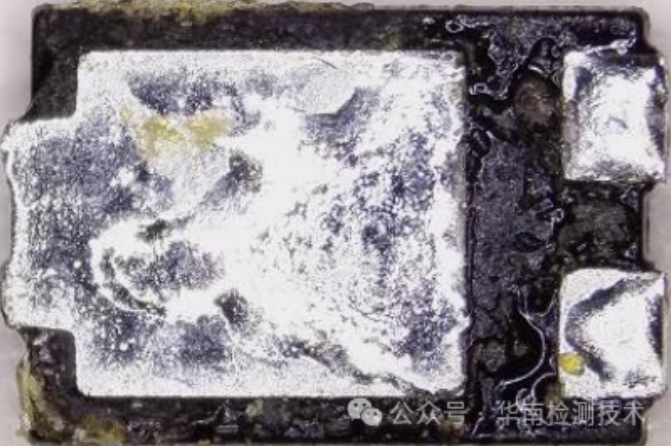

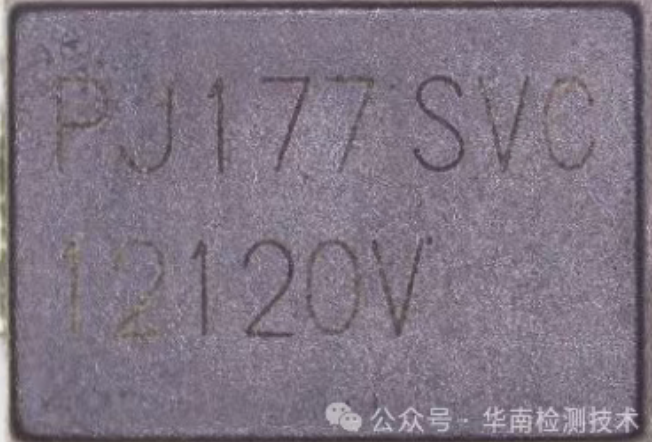

我們首先對樣品進行了詳細的外觀檢查。確認芯片表面印字清晰，封裝體完好，無任何外部機械損傷或腐蝕痕跡。這初步排除了因外部物理破壞導致故障的可能。

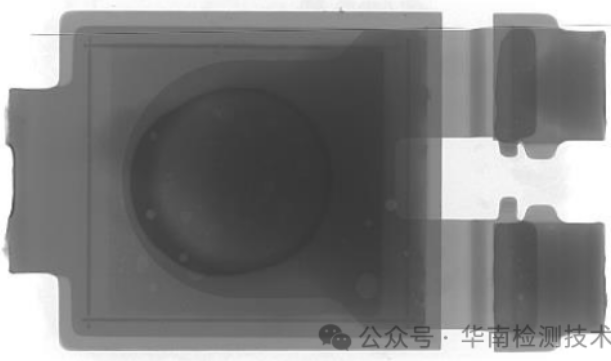

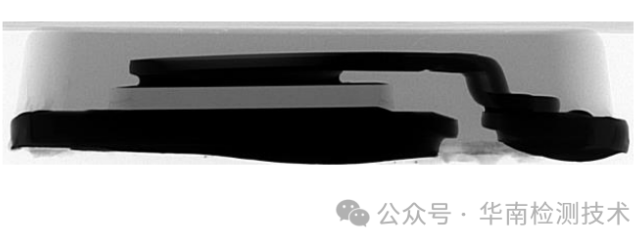

緊接著，我們使用高分辨率X-Ray設備對芯片進行X-Ray透視檢查。X-Ray圖像清晰顯示，內部的晶粒（Die）位置端正，連接晶粒與外部引腳的金線（Wire）形狀規則，承載晶粒的引線框架（Lead Frame）也無變形。這意味著，芯片的封裝結構和內部互連在宏觀上是正常的。

步驟2：電性能確認

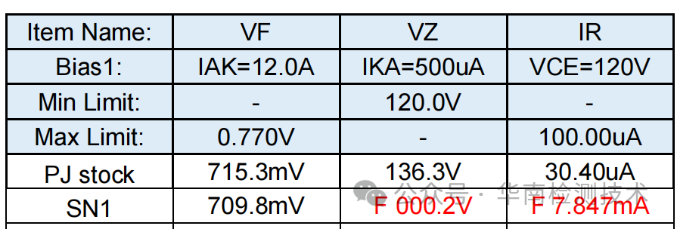

外觀無異常，但故障確實存在。我們使用精密探針臺和參數分析儀對芯片的特定引腳進行了電性能測試。測試曲線明確顯示，芯片的兩引腳之間存在極低的電阻值，呈短路（Short）狀態。這證實了客戶反饋的不良現象，也為我們后續的物理分析指明了具體需要關注的電性通路。

步驟3：開封與微觀尋跡

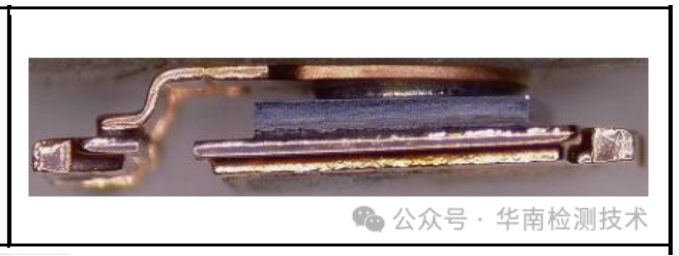

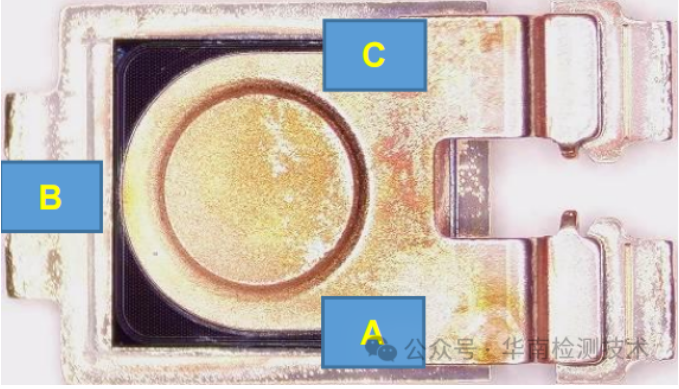

這是分析的關鍵環節。我們采用專業的化學開封技術，精準地移除芯片外部的環氧樹脂塑封料，暴露出內部的晶粒、金線和引線框架。在顯微鏡下觀察，封裝內部結構依然規整，未見異物或潮氣侵入的痕跡。

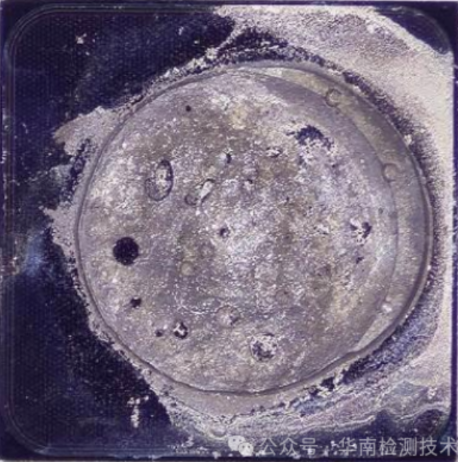

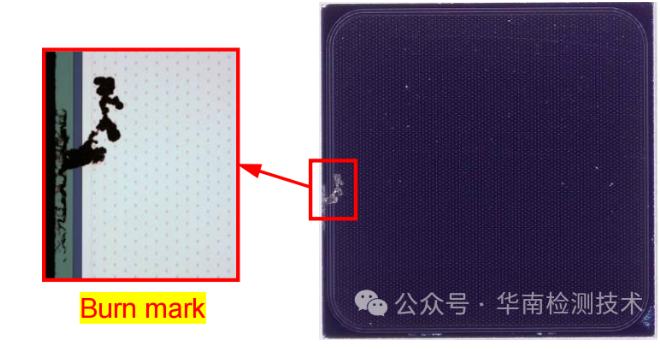

我們繼續移除覆蓋在晶粒表面的引線框架層。就在這時，關鍵證據出現了：在晶粒表面特定的區域，觀察到了明顯的局部燒傷點（Burn Mark）。在高倍率顯微鏡下，該區域的材料因高溫而熔融、變色，結構與周圍完好的區域形成鮮明對比。

三、分析結論：能量過載是根本原因

綜合以上所有檢測數據，我們可以得出明確的結論：該芯片的短路失效，并非源于芯片自身的原始制造缺陷或封裝工藝問題。X-Ray和開封檢查排除了這些可能。

晶粒表面的局部燒傷痕跡，是典型的電性過應力（EOS）損傷特征。它表明，該芯片在應用電路板（PCB）上工作時，承受了遠超其設計規格的瞬時大電流或高電壓沖擊。這股異常能量在芯片內部最薄弱的節點瞬間釋放，產生高溫，熔毀了半導體結構，從而形成了永久性的短路通道。

廣東華南檢測失效分析實驗室：http://www.lysyyey.com/aboutus.html

四、知識擴展：芯片短路失效的常見“嫌疑犯”清單

一次具體的分析找到了原因，但預防未來問題需要更系統的認知。芯片短路失效通常可以追溯到以下幾大類根源，了解它們有助于您在源頭進行管控：

電性過應力（EOS）與靜電放電（ESD）：這是最常見的“殺手”。EOS指來自電源震蕩、感性負載切換等的大能量脈沖；ESD則是人體或設備帶靜電導致的瞬間高壓擊穿。兩者都會導致內部介質熔毀，本案即屬此類。

制造工藝缺陷：芯片在代工廠生產時可能存在的隱患，如金屬布線層之間存在殘留導電顆粒、光刻對準偏差導致間距不足、介質層存在針孔等。這類問題通常在特定批次中呈現。

封裝與組裝問題：封裝過程中，金線焊接不良導致塌陷短路、塑封料內含有導電雜質、芯片在SMT貼片時經歷過高回流焊溫度等，都可能誘發或直接造成短路。

設計缺陷與應用不當：芯片的電路設計對瞬態電壓的防護（TVS）不足，或用戶在電路設計中未充分考慮負載特性、散熱條件，導致芯片長期工作在臨界狀態，最終失效。

五、華南檢測的價值：不止于找到原因，更在于預防再發

廣東省和華南檢測技術有限公司作為擁有雙C（CMA/CNAS）資質的第三方檢測機構，我們的價值在于提供客觀、權威的“診斷書”。通過本案，我們不僅告知客戶“芯片是被異常大電流燒壞的”，更重要的是，我們將客戶的排查方向從芯片供應商，引導至其自身的電路設計、電源管理、生產防靜電（ESD）措施等方面。幫助他們鎖定真正的整改環節，從而系統性提升產品可靠性，杜絕同類問題再次發生。

當您遇到任何不明原因的元器件或產品失效，無論是芯片短路、開路、還是功能異常，等待和猜測都意味著風險在累積。一次及時、專業的失效分析，是您控制損失、優化設計、實現質量飛躍的最高效投資。

立即行動，阻斷質量風險鏈條

如果您正在被類似的產品失效問題困擾，或希望提前評估供應鏈的質量風險，華南檢測的專業工程師團隊隨時待命。我們擁有從無損檢測到微觀物性分析的全套設備，能為您提供符合國際標準的失效分析報告。

歡迎立即在線咨詢，將您遇到的棘手問題交給我們，讓我們?yōu)槟峁┣逦慕鉀Q路徑。
