在電子設備可靠性領域，元器件失效分析是定位問題、提升品質的關鍵環節。其中，MOS管失效分析因其結構的特殊性而成為常見且重要的課題。本文將通過一個由專業失效分析檢測機構執行的完整案例，深度剖析MOS管柵氧擊穿失效分析的標準流程、根本原因及解決方案，為廣大工程師和質量控制人員提供寶貴參考。

一、 MOS管失效背景與分析流程概覽

本次電子元器件失效分析的對象是2PCS MOS管，其中1PC為良品（OK品），1PC為不良品（NG品）。失效現象為NG品無法實現信號翻轉，且阻值讀數異常。為定位根本原因，廣東省華南檢測技術有限公司啟動了一套完整的分析流程，旨在通過層層遞進的檢測，精準定位MOS管柵氧擊穿失效分析的核心問題。標準的分析流程包括：外觀檢查、電特性測試、X-RAY測試、破壞性分析以及SEM&EDS測試。

二、 MOS管失效詳細分析與核心發現

1. 外觀檢查：排除外部物理損傷

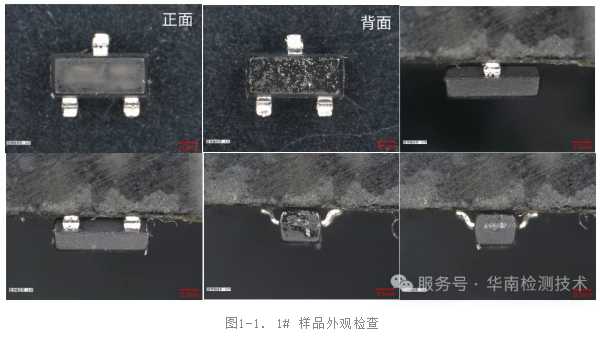

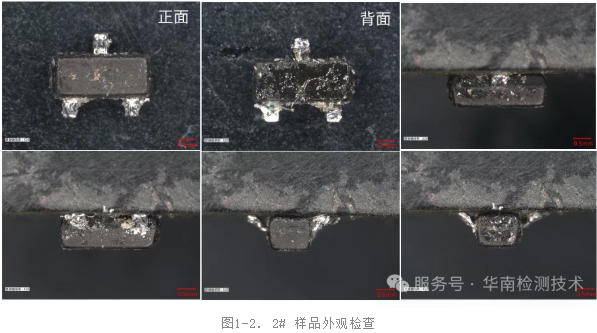

首先在光學顯微鏡下對樣品進行觀察。結果顯示，OK品與NG品在銅線位置均存在焊珠顆粒，但此現象為共性，并非導致本次NG品功能異常的直接原因。這初步表明，問題可能隱藏在器件內部，需要進行更深入的元器件失效分析。

2. 電特性測試：捕捉典型失效癥狀

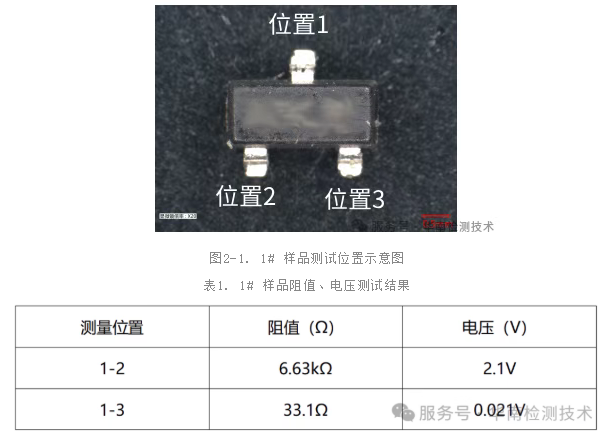

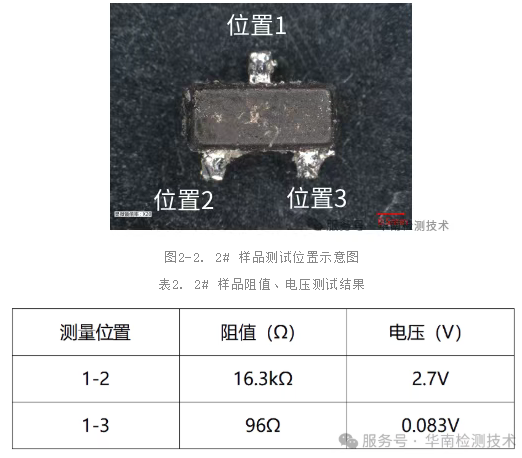

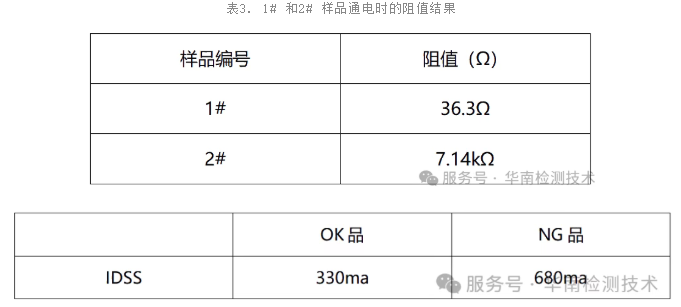

電特性測試是MOS管失效分析中定位問題的關鍵。我們首先使用萬用表進行測量，發現NG品在特定腳位間的阻值（如16.3kΩ）遠高于OK品（6.63kΩ）。隨后，在DS腳位施加5V電壓進行動態測試，NG品的阻值（7.14kΩ）同樣異常偏高。

這揭示了什么？
這種阻值異常升高的現象，本質上是源漏極之間漏電流急劇增大的直接體現。這正是柵氧層擊穿的典型電學特征，為后續的MOS管柵氧擊穿失效分析提供了明確的方向。

3. X-RAY與破壞性分析：聚焦芯片本體

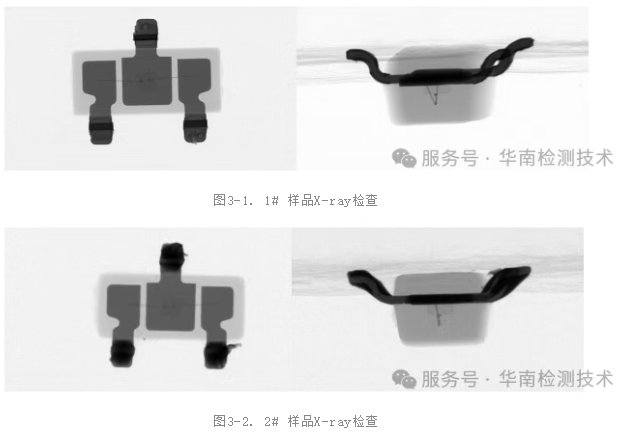

為了探查內部，我們進行了X-RAY分析，結果顯示OK品與NG品均未發現焊線異常，這排除了封裝互聯問題。隨后進行的開封破壞性分析，在顯微鏡下也未見芯片表面有明顯的物理損傷。

這些測試的意義何在？
X-RAY的作用在于無損觀察內部結構，排除封裝隱患。而破壞性分析則讓我們能直接審視芯片核心。這兩步將故障點精準地聚焦于芯片內部的微觀結構，指引我們走向最終的材料成分分析。

4. SEM&EDS測試：鎖定根本原因的證據

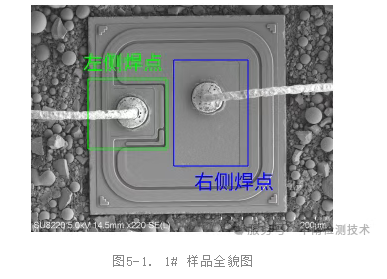

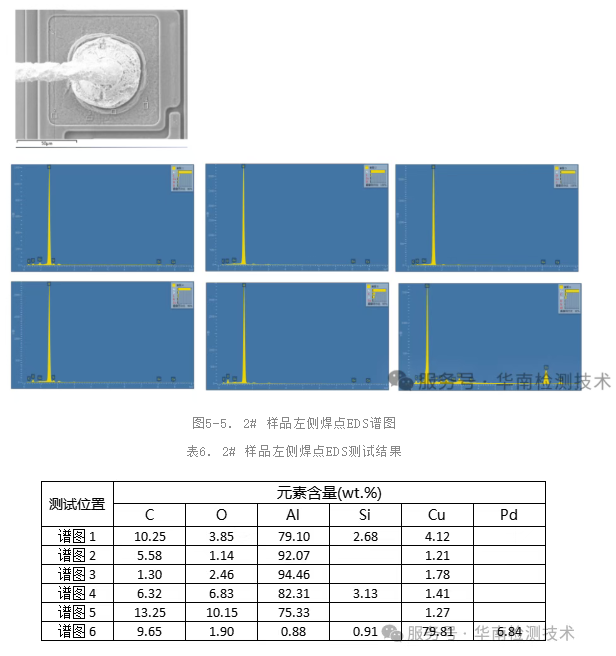

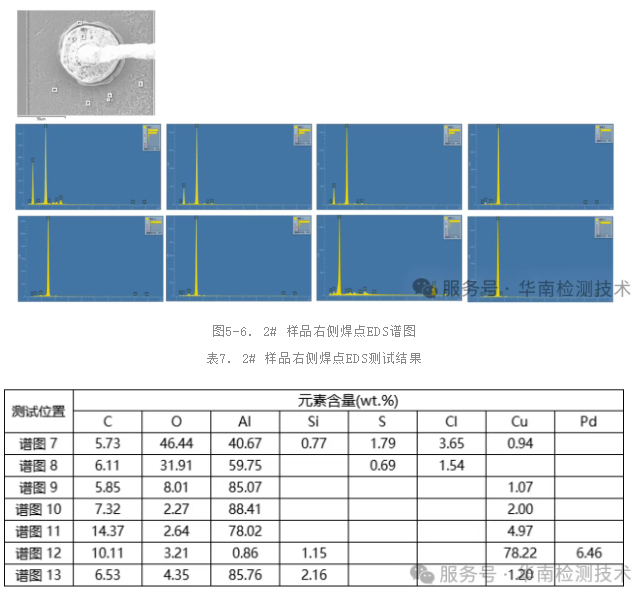

掃描電鏡與能譜分析是本次電子元器件失效分析的決定性環節。對焊點進行EDS元素分析后發現，NG品右側焊點的某些檢測點位出現了異常高的氧元素含量（高達46.44%），并伴有硫、氯等污染元素。而OK品的成分則相對純凈。

這些污染物如何導致失效？
這些污染物和異常氧化現象會顯著降低柵氧層的絕緣強度與可靠性。在電場作用下，它們成為導電路徑的薄弱點，誘發柵氧擊穿。這一發現為本次MOS管柵氧擊穿失效分析提供了直接的微觀證據。

三、 綜合分析結論與行業建議

通過以上系統的元器件失效分析，我們確認：NG品MOS管因制造過程中可能引入了污染物或受到靜電損傷，導致柵氧層完整性被破壞。在通電工作時，源漏極之間產生大漏電流，導致柵氧層擊穿，造成MOS管功能失效。

基于這一結論，我們?yōu)闃I(yè)界提出兩大核心建議，以預防此類MOS管失效分析中常見的問題：

加強生產制程靜電管控：必須從源頭上杜絕ESD對敏感柵極的潛在損傷，這是預防柵氧擊穿最有效的措施之一。

優化MOS管保護電路：在電路設計端，應增加適當?shù)木彌_電路或穩壓器件，以抑制工作中可能出現的浪涌電壓和過壓應力，為器件提供可靠的保護屏障。

華南檢測：http://www.lysyyey.com/websiteMap

四、 結語

本次完整的MOS管柵氧擊穿失效分析案例，廣東省華南檢測技術有限公司系統地展示了一家專業失效分析檢測機構如何通過多技術聯用，從電氣異常現象追溯到微觀材料成分的根本原因。深入的電子元器件失效分析不僅是一個解決問題的過程，更是持續改進產品可靠性、指引設計和生產方向的重要活動。對于高可靠性要求的領域，重視并善用專業的元器件失效分析服務，是保障產品長期穩定運行不可或缺的一環。
