引言：揭秘LED燈泡失效背后的關鍵原因——電容與芯片失效分析

當LED燈泡突然熄滅或亮度驟降時，背后往往隱藏著復雜的電子元器件失效問題。其中，電容失效與芯片失效是導致LED照明產品性能衰退甚至功能喪失的核心因素之一。本文將以一個真實的失效分析案例為基礎，深度剖析LED燈泡中電解電容失效如何引發連鎖反應，最終導致整個燈具失效。我們將從專業檢測的角度，帶您了解失效分析的全過程，包括外觀檢查、X-Ray檢測、電性能測試等關鍵步驟，并揭示如何通過科學的失效分析檢測機構服務，定位根本原因，提升產品可靠性。

一、LED燈失效分析：為何您的燈泡不再明亮？

LED燈失效分析是針對燈具不亮、光衰、閃爍等故障進行的系統性技術調查。常見的失效誘因包括靜電擊穿、焊接缺陷、過熱、芯片固有缺陷以及封裝工藝問題等。要準確判定原因，需要借助專業的失效分析實驗室，采用標準化的物理與電學分析方法進行逐層排查。這不僅有助于解決問題，更能為產品改進提供關鍵數據。

二、案例背景：使用兩年后LED燈突失效，NG與OK樣品的對比

本案例涉及一款在使用約兩年后無法正常點亮的LED燈泡。客戶提供了一個失效樣品（NG樣）和一個功能正常的對照樣品（OK樣）。分析工作依據電子元器件破壞性物理分析方法 GJB 4027A-2006 展開。我們的目標是找出導致NG樣品失效的根本原因。

1、初步外觀檢查：發現可見的損壞跡象

首先，在光學顯微鏡下對兩個樣品進行外觀檢查。NG樣品的燈管玻璃內部明顯發黑，而OK樣品燈管則清澈透明。直接測量電路通斷，NG樣品呈斷路狀態，OK樣品導通正常。拆解燈體后，關鍵差異顯現：NG樣品的內部PCB存在肉眼可見的燒蝕痕跡。OK樣品雖未見電路燒毀，但其電解電容的塑料外殼出現了破損，這是一個潛在的風險信號。

2、深入內部：X-Ray無損檢測揭示隱藏缺陷

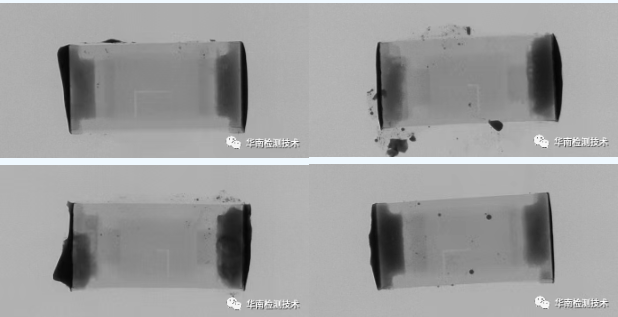

為了不破壞樣品結構，我們采用X-Ray進行內部成像檢查。對燈珠部分的X-Ray檢查顯示，其內部結構完整，未發現裂紋或燒毀點，調阻槽清晰可見。這表明燈珠本身可能并非首要故障點。隨后，將檢查重點轉向核心電路組件。

3、性能驗證：燈珠與電容的關鍵測試

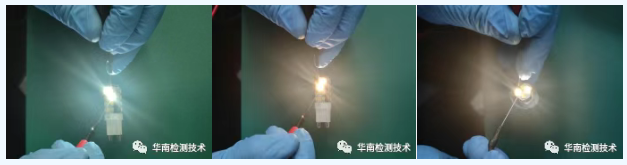

雖然電路斷路，但為排除燈珠故障，我們對NG樣品的LED燈珠單獨施加10V電壓測試。所有燈珠均能正常點亮，證實了燈珠本身完好，問題出在供電電路上。接著，我們重點檢測了濾波電解電容。該電容標稱容值為2.2μF。實測發現，NG樣品的電容容值已嚴重下降，遠低于標稱值，提示電容已失效。值得注意的是，OK樣品的電容容值也僅為1.4μF，顯著低于標稱值，說明其已處于性能退化狀態。

4、X-Ray聚焦電容與芯片：鎖定故障組件

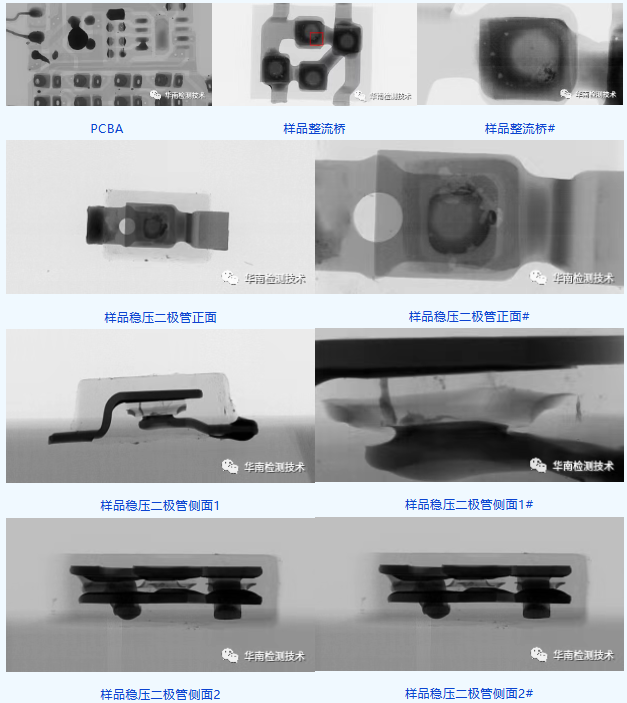

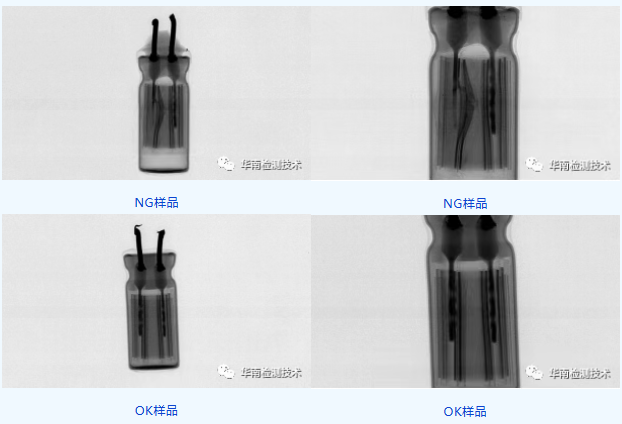

對電容進行專項X-Ray檢查，圖像清晰顯示：NG樣品電容內部電極結構已因過熱而嚴重變形、燒毀。OK樣品電容內部結構則未見明顯異常。進一步對PCB上的其他關鍵器件進行X-Ray掃描，發現NG樣品的整流橋和穩壓二極管均已出現燒毀跡象。相比之下，其主控芯片在X-Ray下未見結構異常。OK樣品的所有芯片及PCB線路在X-Ray下均未觀察到明顯缺陷。

5、芯片級探查：I-V曲線測試分析電性能

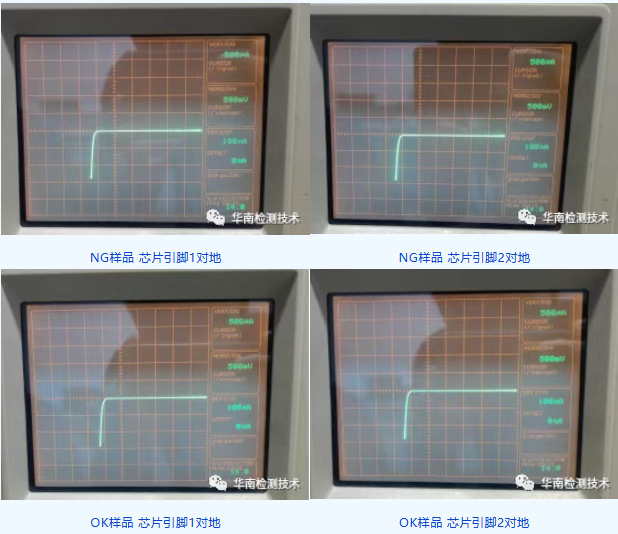

為了更精確地判斷芯片健康狀況，我們進行了芯片引腳對地的I-V特性曲線測試。對比NG樣品與OK樣品的測試曲線，可以發現NG樣品芯片相關端口的電氣特性已發生顯著變化，這通常與過流、過壓等應力損傷相關，為失效分析提供了進一步的證據。

三、綜合分析結論：電解電容失效引發的連鎖災難

基于以上多維度的檢測數據，我們還原了此次LED燈泡失效的完整鏈條：該燈具中的電解電容在使用過程中首先發生老化，其容值逐步衰減。電容濾波性能下降導致輸出直流電壓中產生高頻尖峰脈沖和紋波。這些異常電壓使后級的穩壓二極管承受了超出其耐受能力的電應力，最終導致穩壓二極管擊穿短路。短路產生的大電流又使前級的整流橋過載，燒毀其中的二極管。整流橋的損壞使得整個電源電路徹底崩潰，無法為LED燈珠提供任何電能，最終表現為燈泡無法點亮。OK樣品中電容容值的顯著降低，也預示了其未來可能發生類似故障的風險。

華南檢測中心：http://www.lysyyey.com/aboutus.html

四、選擇專業失效分析檢測機構的價值

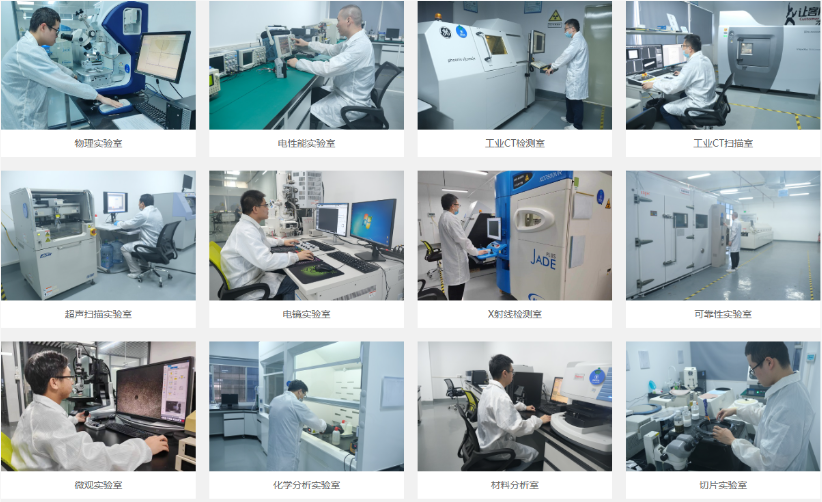

本次LED燈失效分析案例充分展示了系統性失效分析的重要性。從表面的燈泡不亮，到深層的電容失效、二極管燒毀、芯片受損，需要借助專業的檢測設備和科學的分析流程逐層揭秘。廣東省華南檢測技術有限公司作為專業的第三方失效分析實驗室，擁有完備的分析設備和經驗豐富的技術團隊，可提供涵蓋芯片失效分析、電解電容失效分析在內的全方位電子元器件可靠性解決方案。通過精準的失效分析，不僅能定位產品故障的根本原因，更能為企業的產品設計改進、物料選型優化及生產工藝提升提供至關重要的數據支持，從而有效提升產品質量和市場競爭力。
