在電子產品的研發、生產與使用中，PCBA（印刷電路板組件）的突然燒毀或失效是讓眾多工程師和管理者頭疼的難題。它不僅導致直接的經濟損失，更可能引發安全隱患和品牌危機。面對一塊燒黑的電路板，如何穿透表象，精準定位失效的根本原因，從而制定有效的糾正和預防措施？

本文將以一個真實的PCBA燒毀失效分析案例為基礎，完整展示華南檢測技術實驗室如何通過一套標準化、精細化的分析流程，為客戶揭開故障真相。我們的目標不僅是找到“病因”，更是為了幫助您提升產品可靠性、降低售后成本、增強市場競爭力。

一、 案例背景與客戶痛點

客戶反饋其產品中的PCBA出現不明原因的工作異常并伴隨局部燒毀現象。為查明原因，客戶提供了“NG”（不良品）與“OK”（良品）樣品各一份。我們的任務是：通過對比分析，找出導致PCBA燒毀失效的根源，為客戶后續的工藝改進和質量控制提供權威依據。

二、 PCBA失效分析七步診斷法，步步為營

我們的博士級技術團隊依托千萬級精密設備，遵循以下標準化流程，確保分析結果的科學性與準確性。

步驟1：外觀檢查(OM) - 發現蛛絲馬跡

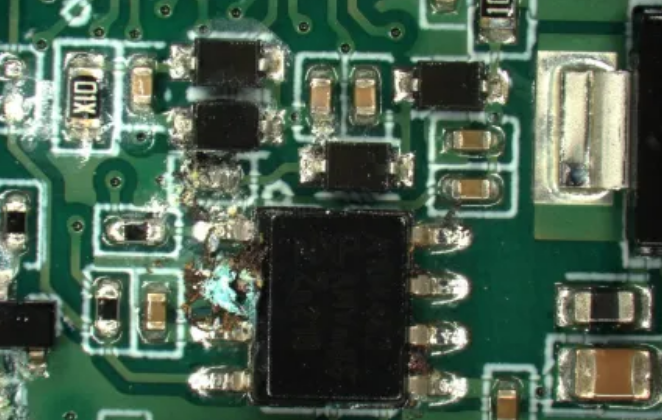

操作：對NG樣品進行高倍顯微鏡下的全面檢查。

發現：在異常區域觀察到明顯的發黑、碳化及局部腐蝕現象。進一步檢查發現，在PCBA的“三防漆”（保護涂層）下方，存在藍色與白色異常殘留物。

初步推斷：燒毀區域經歷過高能量沖擊；殘留物可能為腐蝕性物質，是導致失效的關鍵懷疑對象。

步驟2：X-Ray透視檢查 - 探查內部“內傷”

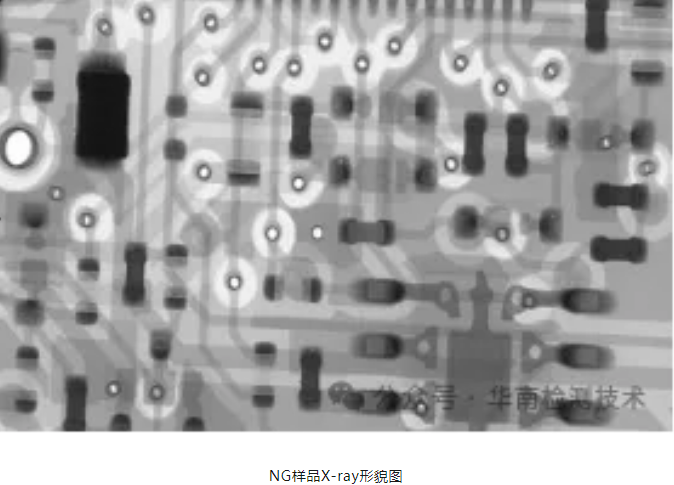

操作：使用X-Ray對NG與OK樣品進行內部結構無損掃描對比。

發現：盡管外觀差異顯著，但兩者內部走線、焊點結構及元器件布局未見明顯異常。

關鍵排除：此步驟排除了內部短路、虛焊、封裝裂紋等內部結構性問題，將分析焦點進一步鎖定在表面化學腐蝕或污染上。

步驟3：EDS元素分析 - 鑒定“異物”成分

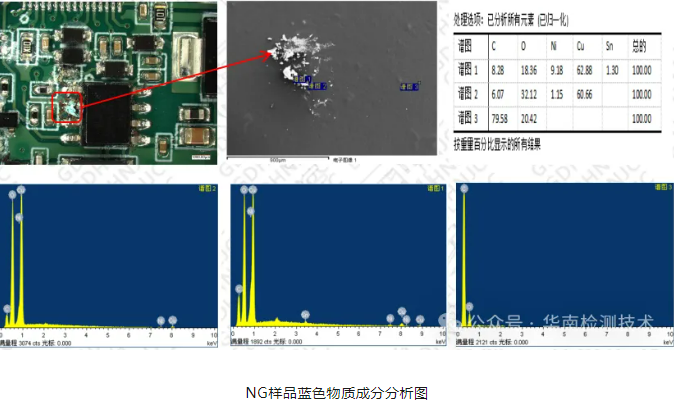

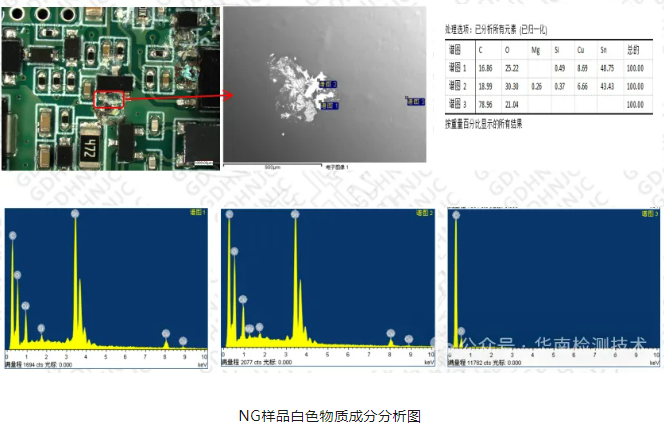

操作：使用能量色散X射線光譜儀（EDS）對燒毀區域及異常殘留物進行微區元素分析。

數據呈現：

編輯搜圖

分析進展：確認了金屬元素的異常富集，指向了電化學腐蝕或漏電路徑的形成。

步驟4：FTIR紅外光譜分析 - 識別“神秘”化合物

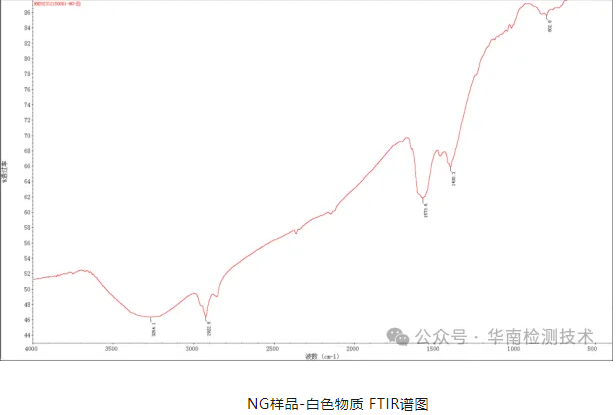

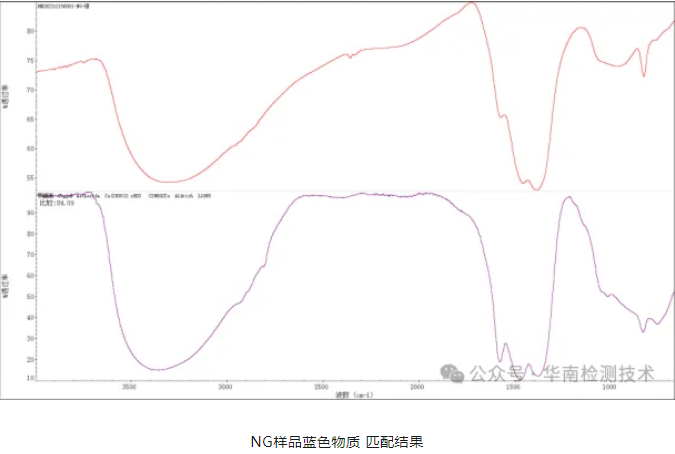

操作：采用傅里葉變換紅外光譜（FTIR）對藍色和白色異物進行精確的化合物種類鑒定。

核心發現：

藍色物質的譜圖與甲醇銅的匹配度高達84.09%。

白色物質被識別為羧酸類有機化合物。

診斷突破：羧酸類物質通常呈酸性。這意味著PCBA表面在組裝或使用過程中，可能引入了酸性污染物質，為后續的腐蝕反應埋下了伏筆。

步驟5 & 6：切片制樣 + SEM/EDS微區分析 - 深入微觀世界

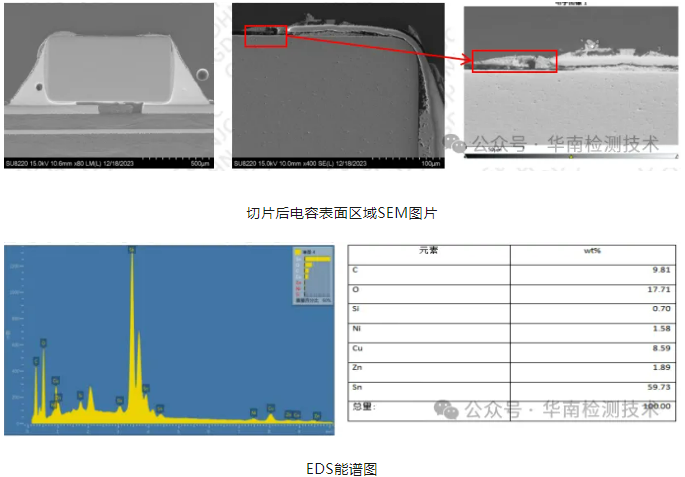

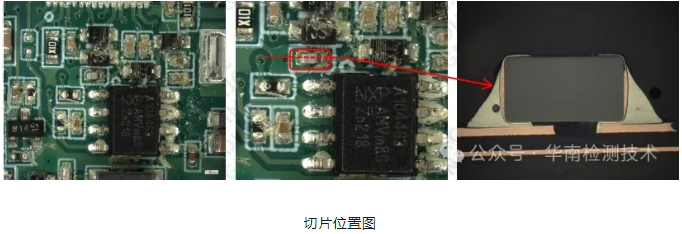

操作：對異常電容進行精密切片，制備剖面樣品，隨后利用掃描電鏡（SEM）觀察微觀形貌，并配合EDS進行微區成分分析。

微觀真相：

SEM圖像清晰顯示電容電極的焊錫層存在異常分層和空洞。

微區EDS分析在分層界面處，再次檢測到Sn、Cu的富集，并伴有Zn、Ni等雜質元素。

最終拼圖：微觀證據證實，在酸性環境下，金屬離子發生遷移并在電場作用下產生“枝晶”（導電細絲），導致絕緣下降，最終因漏電加劇而局部過熱燒毀。

三、 綜合結論與失效機理還原

經過以上層層遞進的分析，我們鎖定了本次PCBA燒毀失效的根本原因：

PCBA在制造或工藝過程中，表面殘留了未清理干凈的羧酸類酸性污染物。在長期通電工作（高溫、可能伴有潮氣）的環境下，這些酸性物質與PCB銅箔、焊料中的金屬發生電化學反應，導致金屬離子遷移并形成導電通道，引發嚴重的漏電現象。漏電產生的持續焦耳熱最終導致局部溫度累積，直至元件燒毀、PCB碳化。

這份結論意味著什么？

這不僅僅是一份“診斷書”。它明確地告訴客戶：

問題根源：非設計缺陷，而是工藝清潔度問題。

改進方向：必須加強對PCBA組裝后的清洗工藝管控和殘留物檢測。

預防措施：優化三防漆涂覆前的表面處理流程，確保無活性污染物殘留。
