材料失效分析專家解讀：輸出軸沿晶脆性斷裂深度診斷

摘要： 在工業領域，突如其來的部件斷裂往往導致嚴重生產停滯與經濟損失。本文以一起真實的電機輸出軸斷裂分析案例為藍本，全程再現廣東省華南檢測技術有限公司如何運用先進分析設備與深厚專業知識，抽絲剝繭，最終鎖定“沿晶脆性斷裂”這一根本原因。本案例是材料失效分析技術的典型應用，也為預防類似脆性斷裂問題提供了關鍵洞察。

一、 案例背景：突如其來的斷裂失效

客戶送檢5件輸出軸樣品（2件斷裂不良品，3件正常品）。該輸出軸是動力傳動的關鍵部件，需承受巨大扭矩與沖擊載荷。客戶反饋，斷裂發生在輸出端螺紋區域，無論是在裝機過程還是后續運行中，都存在斷裂風險，嚴重威脅產品可靠性。

面對客戶的疑慮，華南檢測實驗室接下了這項艱巨的材料斷裂分析任務，旨在查明斷裂本質，是設計缺陷、材料問題、加工不當還是外力所致？

二、 分析過程：一場微觀世界的“偵探破案”

我們的分析遵循嚴謹的流程，綜合運用多種微觀分析技術，讓證據“開口說話”。

1. 斷口形貌分析：捕捉斷裂的“第一現場”

我們將斷裂樣品置于掃描電鏡（SEM）下進行觀察，這是脆性斷裂分析的關鍵第一步。

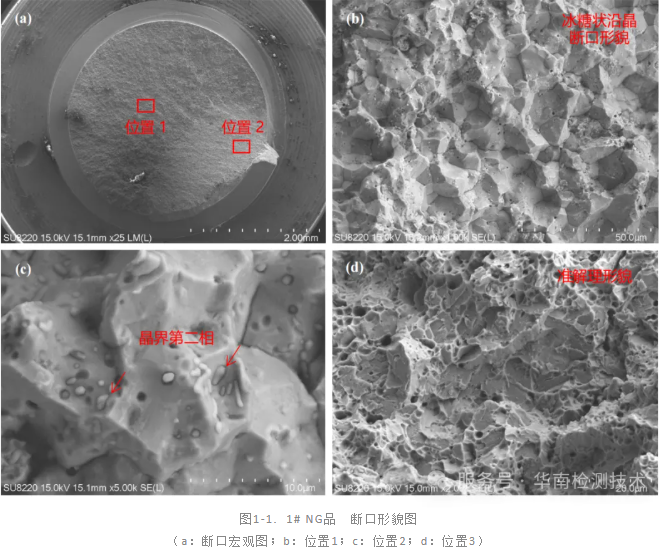

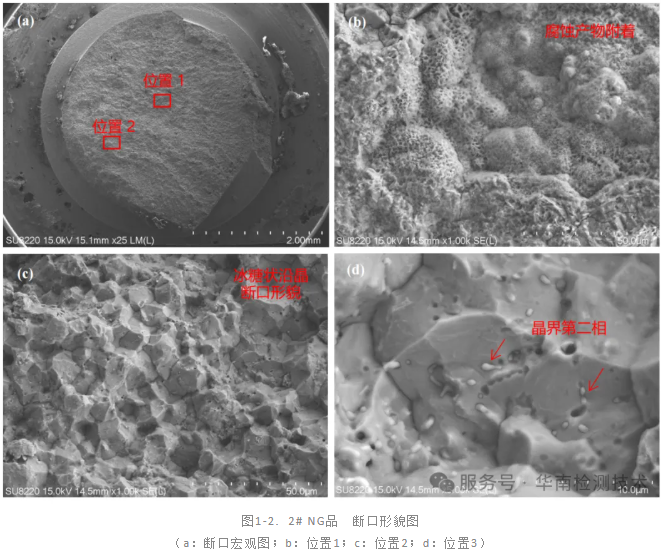

發現①： 1#不良品斷口呈現典型的“冰糖狀”形貌，這是沿晶脆性斷裂的鮮明特征。晶界結合力已遭到嚴重破壞。

發現②： 斷面上觀察到大量顆粒狀第二相析出物，它們很可能就是弱化晶界的“元兇”。

發現③： 2#不良品斷口雖被腐蝕產物覆蓋，但在局部區域仍能觀察到相同的冰糖狀沿晶特征。

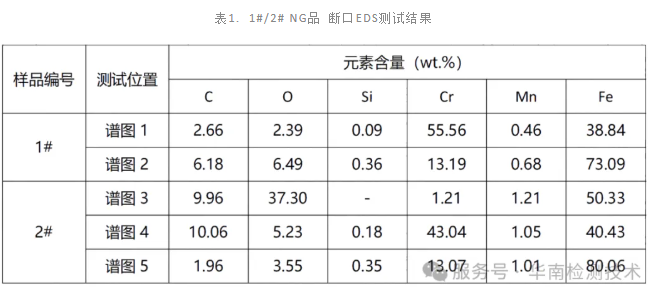

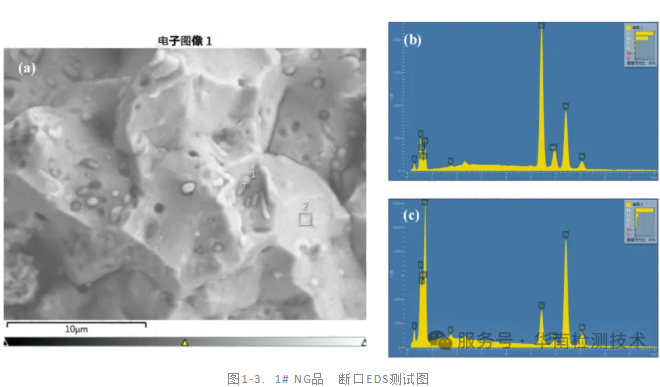

EDS能譜分析進一步確認，這些顆粒狀析出物富含Cr元素，其含量顯著高于基體，初步判斷為鉻的碳化物或其他金屬間化合物。

2. 金相組織與硬度驗證：探究材料的“體質”

為進一步探究原因，我們制作了樣品的金相剖面。

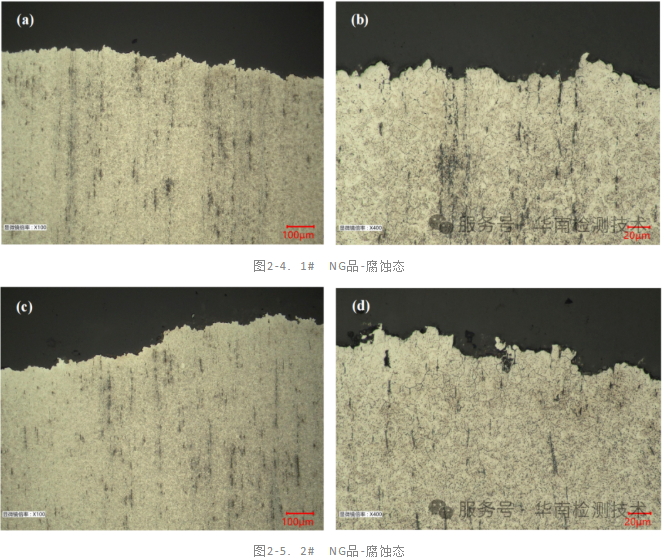

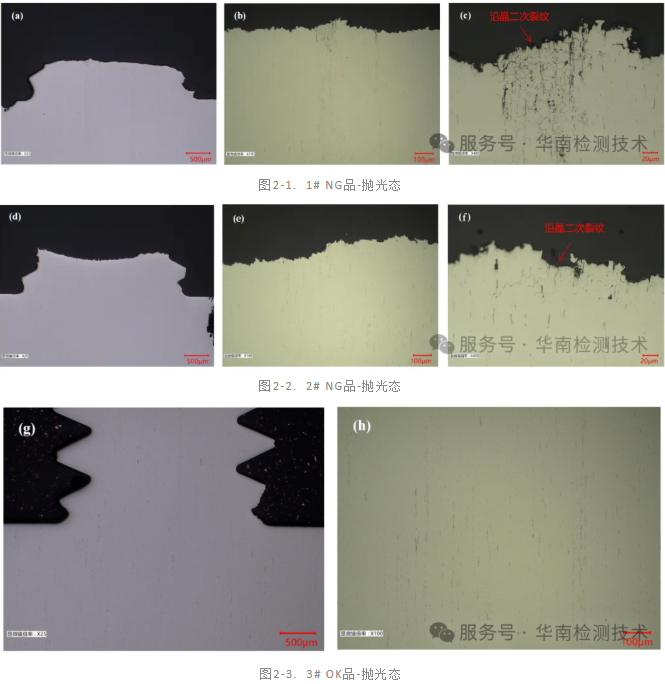

發現④： 在斷裂樣品附近，發現了沿晶界擴展的二次裂紋，這直接印證了晶界是材料中的薄弱環節。

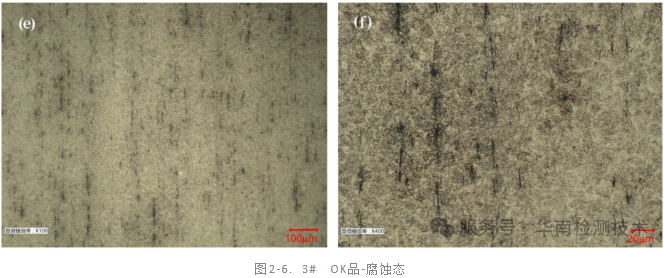

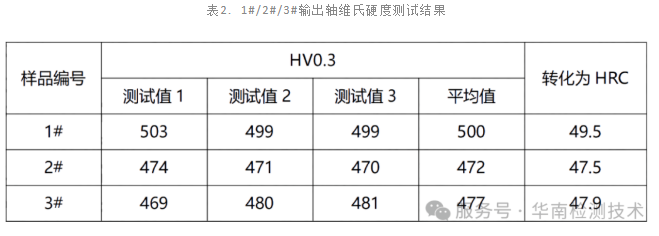

發現⑤： 無論是失效件還是正常件，其基體組織均為回火馬氏體，且維氏硬度測試結果全部合格（45-50HRC）。這表明材料的整體熱處理工藝和常規力學性能并非失效主因。

3. 截面SEM/EDS深度分析：鎖定“真兇”

我們將觀察視角從斷面轉向剖面，對晶界進行更精細的探測。

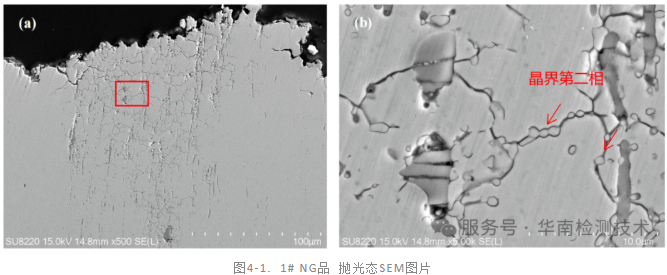

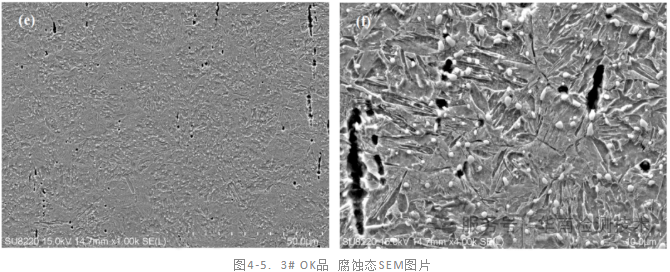

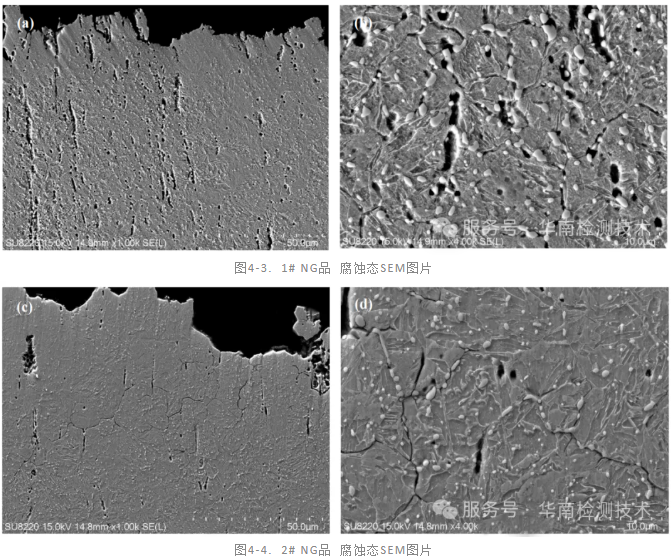

發現⑥： 高倍SEM下清晰可見，大量的顆粒狀第二相不僅存在于晶界，在晶內也有析出。但沿晶界連續分布的大顆粒析出物，如同在堅固的城墻腳下埋下了脆弱的“地雷”，極大地削弱了晶界強度。

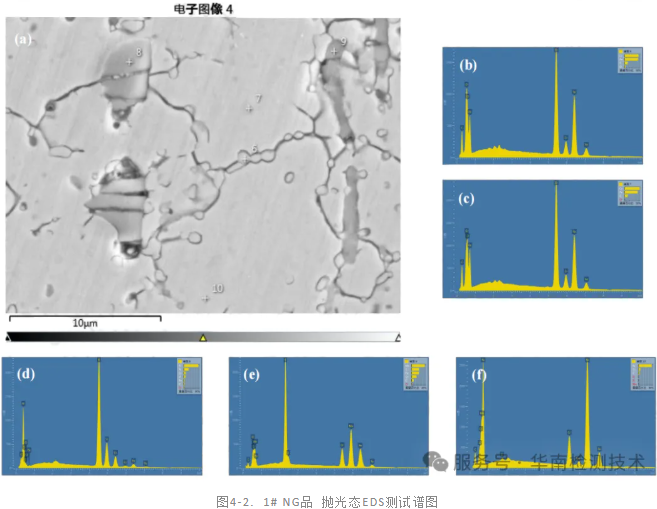

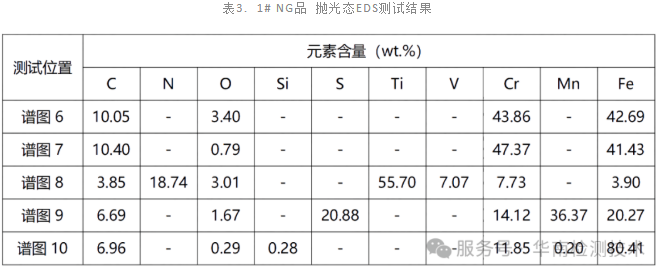

發現⑦： EDS面掃描與點分析再次證實，這些析出物主要為富鉻的碳化物。

最終診斷： 綜合所有證據，我們得出結論：輸出軸在制造過程中（如熱處理或冷卻階段），經歷了600~900℃的敏感溫度區間，導致鉻的碳化物大量并在晶界上異常聚集析出。這種析出一方面直接脆化了晶界，另一方面導致晶界周邊區域貧鉻，降低了耐蝕性。最終，零件在裝配或運行的正常應力下，發生了低應力的沿晶脆性斷裂。

三、 結論與啟示

本次材料失效分析工作表明：

根本原因： 材料晶界上大量富鉻第二相化合物的異常析出，是導致本次輸出軸脆性斷裂的直接原因。

失效模式： 低應力沿晶脆性斷裂。

預防建議： 優化制造工藝，嚴格控制熱處理流程，避免材料在該溫度區間長時間停留，以防止有害相的析出和長大。

華南檢測提示： 材料的失效往往是內因（材料、工藝缺陷）與外因（載荷、環境）共同作用的結果。一份權威、精準的材料斷裂分析報告，不僅是“事后諸葛”，更是產品可靠性提升和工藝優化的“指路明燈。
