按鍵電子產品內存失效分析：內存失效深度剖析與解決方案

在電子產品的使用過程中，按鍵產品開機無響應等內存失效問題是較為常見的故障現象。為深入探究其失效原因，華南檢測技術憑借專業的團隊和先進的設備，展開了詳細的分析工作，旨在為電子設備生產廠商提供精準的檢測服務和有效的解決方案，保障產品質量，提升市場競爭力。

一、失效原因深度剖析

電化學遷移的影響 ：電化學遷移是導致按鍵電子產品內存失效的關鍵因素之一。在電場作用下，焊盤金屬離子（如銅、銀、錫、鋁等）從陽極向陰極遷移，形成枝晶生長。這些金屬離子在陰極還原為金屬單質，逐漸堆積成樹枝狀導電通路，進而引發短路等故障，使產品出現開機無響應等情況。例如，在一些高濕度、高溫度的工作環境下，電子產品的焊盤位置容易受到潮氣侵蝕，加速電化學遷移過程，最終導致內存失效。

其他潛在因素 ：除了電化學遷移，還有多種因素可能導致按鍵電子產品內存失效。如在生產過程中，虛焊、冷焊、橋連短路等焊接工藝問題，會使焊點接觸不良，影響信號傳輸。此外，PCB及 PCBA 清洗不徹底，殘留的助焊劑及異物也可能對焊盤造成污染，引發腐蝕等問題，進而影響內存的正常工作。

二、華南檢測技術專業檢測流程

外觀檢查 ：首先對 NG 樣品進行外觀目檢，在光學顯微鏡下仔細觀察樣品表面是否存在明顯的劃痕、裂紋、變形等異常情況。通過對 1#/2# NG 樣品的外觀檢查，未發現明顯異常，初步排除了外觀因素導致的失效可能性。

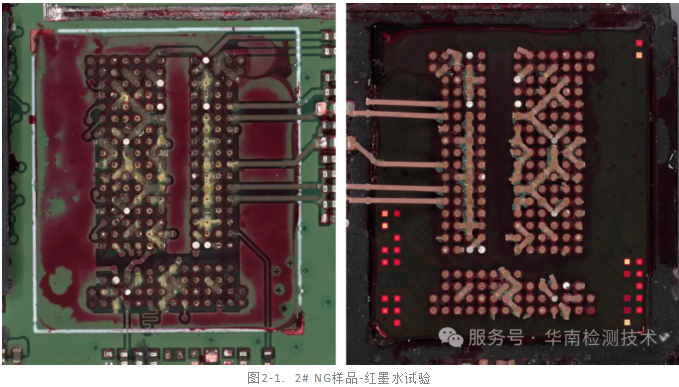

紅墨水試驗 ：選取 2# NG 樣品內存焊點位置進行紅墨水試驗。將樣品浸泡在紅墨水中，觀察焊點間是否有紅墨水滲入。結果顯示，焊點間未見明顯紅墨水滲入，表明焊點的密封性較好，但為進一步確定內部是否存在缺陷，還需進行后續的檢測。

開封試驗 ：對 2# NG 樣品進行開封試驗，將樣品內部結構暴露出來。經檢查發現，由于腐蝕時間過長，導致部分焊盤的鋁層脫落，芯片邊上有保護層無法完全去除。這為后續的分析提供了重要線索，初步判斷腐蝕可能是導致內存失效的原因之一。

CT 掃描檢測 ：在體素分辨率 0.025mm/voxel 下對 NG 品（1#、2#）和 OK 品（3#）進行 CT 掃描。通過 CT 掃描可以清晰地觀察到樣品內部的結構情況，包括焊點、線路等。結果顯示，錫球未見異常，排除了錫球質量問題導致的失效可能性。

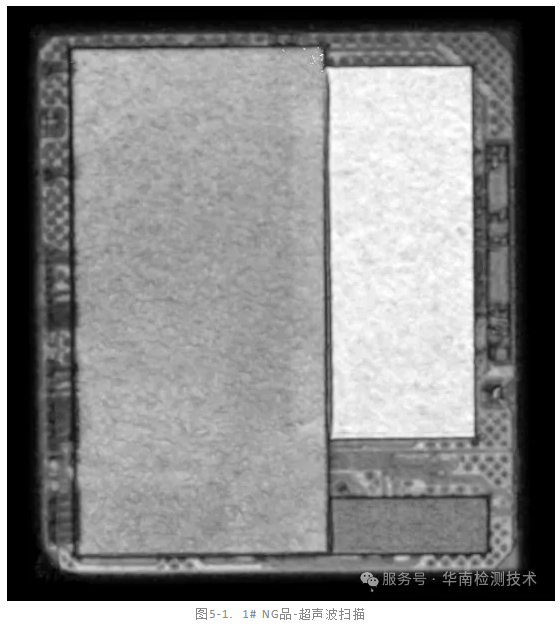

超聲波掃描檢測 ：將 1# NG 品放到 SAT 設備中，進行超聲波檢測。超聲波掃描能夠檢測出樣品內部是否存在分層、空洞等缺陷。掃描結果顯示未見分層異常，進一步縮小了失效原因的范圍。

SEM & EDS 檢測 ：對 1# NG 品焊盤位置進行 EDS 檢測分析。利用掃描電子顯微鏡（SEM）觀察焊盤表面的微觀形貌，并通過能量色散 X 射線光譜儀（EDS）對焊盤進行元素分析。結果顯示，在焊盤間存在異物殘留，異物中檢測到大量 Sn 元素。這表明在生產過程中可能存在助焊劑殘留等問題，殘留的助焊劑在一定條件下引發電化學反應，導致焊盤腐蝕，進而引發內存失效。

三、華南檢測技術團隊優勢

高素質專業團隊 ：華南檢測技術擁有一支高素質的專業團隊，團隊成員具備豐富的電子產品研發、檢測和失效分析經驗。他們熟練掌握各種先進的檢測技術和方法，能夠準確地判斷和分析電子產品的失效原因，為客戶提供專業的技術支持和解決方案。

先進檢測設備支持 ：實驗室配備了業界先進的測試設備，為檢測工作提供了堅實的基礎。這些設備能夠準確地檢測出電子產品的各種性能指標和缺陷情況，確保檢測結果的準確性和可靠性。例如，在此次檢測中使用的掃描電子顯微鏡、能譜儀、CT 掃描儀等設備，為深入分析失效原因提供了有力的支持。

華南檢測：http://www.lysyyey.com/websiteMap

四、解決方案與預防措施

優化設計與工藝 ：根據檢測結果，建議電子設備生產廠商增加焊盤之間距離，避免焊盤位置殘留焊錫，從而降低電化學遷移的風險。同時，優化 PCB 及 PCBA 清洗工藝，確保清洗徹底，減少助焊劑及異物殘留。例如，可以采用多次清洗、增加清洗時間或使用更高效的清洗劑等方式，提高清洗效果。此外，增加三防漆工藝，防止硅油等有害物質滲透，提高產品的防護性能。

加強質量控制與檢測 ：生產廠商應加強產品質量控制和檢測，建立完善的質量管理體系。在生產過程中，嚴格把控各環節的質量，確保焊接工藝符合標準要求。同時，定期對產品進行抽樣檢測，及時發現潛在的質量問題，并采取相應的措施進行改進。華南檢測技術可以為生產廠商提供全方位的質量檢測服務，包括可靠性檢測、失效分析等，幫助廠商提高產品質量，降低售后風險。
