日本成人aI亚洲色图22pI成人中文字幕avIa国产精品I99久久精品国产一区I久久久久国产精品午夜一区I久久精品视频4I国产精品对白一区二区三区

金屬零件斷裂失效分析：華南檢測憑借 CMA/CNAS 資質，為制造業筑牢質量防線

金屬零件作為設備、結構的核心組成，其斷裂失效往往隱蔽且影響重大 —— 小到消費電子的連接器斷裂，大到汽車螺栓失效，都可能引發產品故障、生產停滯甚至安全風險。廣東省華南檢測技術有限公司（CMA/CNAS 雙資質認證）深耕金屬零件斷裂失效分析領域，依托多維度檢測技術與全流程服務，為制造業質量工程師提供精準診斷與解決方案。

一、為什么金屬零件斷裂失效分析必須專業？

金屬零件斷裂的誘因復雜交織，可能是氫脆、腐蝕、疲勞、材料缺陷等單一因素導致，也可能是多因素疊加作用。以消費電子領域的精密螺絲、汽車行業的結構螺栓為例，哪怕是微米級的缺陷或微量氫元素聚集，都可能在服役過程中引發突然斷裂，且失效初期往往無明顯征兆，常規檢查難以發現。

華南檢測：http://www.lysyyey.com/news_x/310.html

華南檢測通過CMA/CNAS 認證的標準化流程，從根源上排查失效原因：不僅能識別斷裂類型（如沿晶脆性斷裂、韌性斷裂、疲勞斷裂），更能精準定位誘因（材料成分異常？制造工藝缺陷？服役環境侵蝕？），為質量改進提供數據支撐。

二、華南檢測的核心技術：多維度檢測，讓失效原因無所遁形

依托 CMA/CNAS 認證的檢測體系，華南檢測構建了 “斷口形貌→成分分析→微觀組織→性能驗證→根源定位” 的全鏈條分析技術，覆蓋金屬零件斷裂失效的關鍵檢測維度：

1. 斷口形貌與成分分析（SEM+EDS 聯用）

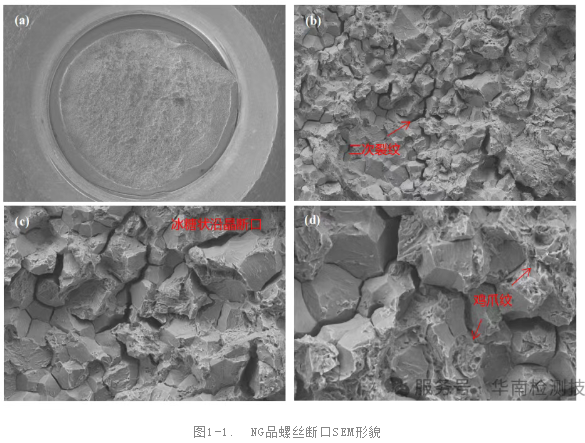

通過掃描電子顯微鏡（SEM）觀察斷口微觀形貌，是判斷斷裂類型的 “第一手證據”。如某消費電子螺絲斷裂案例中，SEM 清晰捕捉到 “冰糖狀沿晶斷口”“雞爪紋”“二次裂紋”—— 這些典型特征直指氫脆斷裂（氫脆是金屬零件的 “隱形殺手”，常導致無預兆的脆性斷裂）。

配合 EDS 能譜分析，可快速排查是否存在異常元素（如腐蝕產物、外來污染物），排除腐蝕或雜質導致的斷裂可能。

2. 金相組織與夾雜物檢測

金屬內部的顯微組織與夾雜物，直接影響其力學性能。華南檢測通過金相制樣、腐蝕處理，在光學顯微鏡下觀察：

組織是否正常（如回火索氏體、珠光體等是否符合工藝要求）；

夾雜物類型與數量（如硫化物、氧化物是否超標）。
某汽車螺栓案例中，通過金相分析排除了 “組織缺陷”“嚴重夾雜物” 等誘因，為后續氫脆診斷縮小范圍。

3. 力學性能驗證（硬度測試）

硬度是金屬零件力學性能的重要指標，異常硬度可能暗示熱處理工藝失控。華南檢測采用維氏硬度計（GB/T 4340.1-2024 標準），對零件心部、表面進行多點測試，通過與合格樣品（OK 品）的對比，判斷是否因硬度異常加劇斷裂風險。

4. 氫含量精準檢測（惰性氣體熔融法）

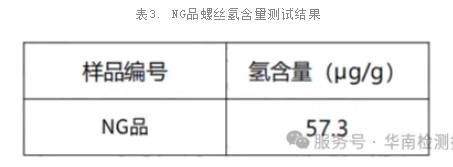

針對氫脆這一隱蔽性失效模式，華南檢測采用 GB/T 223.82-2018 標準，通過惰性氣體熔融 - 熱導法檢測氫含量，精度達 0.1ppm。在某螺絲斷裂案例中，檢測發現其氫含量高達 57.3ppm，遠超正常范圍 —— 氫元素在晶界聚集，削弱晶界強度，最終導致服役中突然斷裂。

三、典型案例：從檢測到預防，一站式解決氫脆斷裂難題

某消費電子企業的精密螺絲在裝配后出現批量斷裂，影響產品上市進度。華南檢測接到樣品后，啟動 CMA/CNAS 標準化流程：

斷口分析：SEM 觀察到沿晶脆性斷裂特征，排除機械過載；

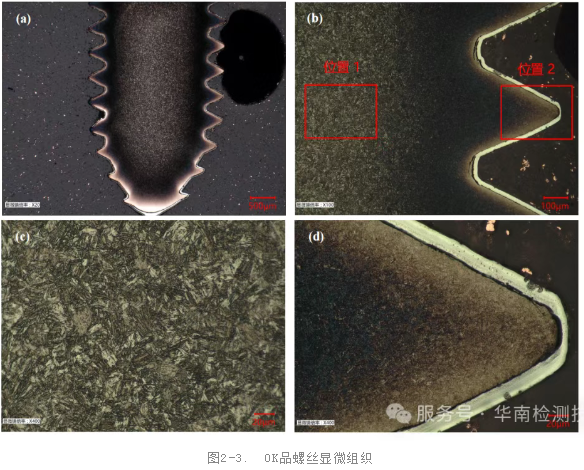

成分與金相：EDS 未發現異常元素，金相組織為正常回火索氏體，排除材料與工藝缺陷；

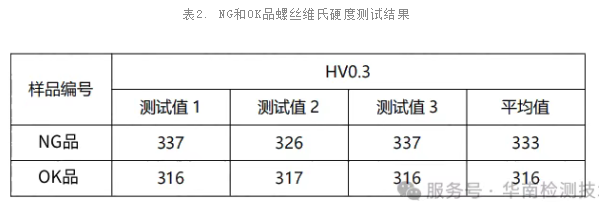

硬度與氫含量：斷裂螺絲心部硬度略高于合格件，氫含量達 57.3ppm（遠超行業安全值）。

最終診斷為 “氫脆斷裂”，并同步提供失效預防方案：建議優化電鍍工藝（減少氫滲入）、增加去氫處理（200℃保溫 4 小時），從源頭降低氫脆風險。

四、選擇華南檢測的 3 大核心理由

資質權威：CMA/CNAS 雙資質認證，檢測報告具有法律效力，可用于質量追溯、工藝改進與糾紛解決；

設備領先：配備掃描電子顯微鏡（SEM）、惰性氣體熔融氫含量測試儀、全譜直讀光譜儀等進口先進設備，保障數據精準；

一站式服務：從樣品檢測（3-5 個工作日常規周期）到失效原因分析，再到預防方案建議，全程由專屬工程師 1v1 對接，提供 “檢測 + 解決方案” 閉環服務。

無論是消費電子的精密零件，還是汽車、航空航天的結構件，金屬斷裂失效分析都需要專業技術與經驗支撐。華南檢測以 CMA/CNAS 資質為基石，用多維度檢測技術揭開失效真相，助力制造業從 “事后補救” 轉向 “主動防御”。

咨詢金屬零件斷裂失效分析服務，立即聯系華南檢測 —— 全國范圍服務，為您的產品質量保駕護航！
