掃描電鏡在芯片鑒定中的應用
發布日期：2023-06-16閱讀量：911
掃描電鏡（Scanning Electron Microscope，SEM）是一種常用的高分辨率電子顯微鏡，可用于對芯片中微小結構進行表面形貌和成分分析。
1?? 原理
SEM利用高能電子束掃描樣品表面，通過檢測電子與樣品表面相互作用所產生的信號，如二次電子、反射電子、散射電子等，來獲得樣品表面的形貌和成分信息。
2?? 應用

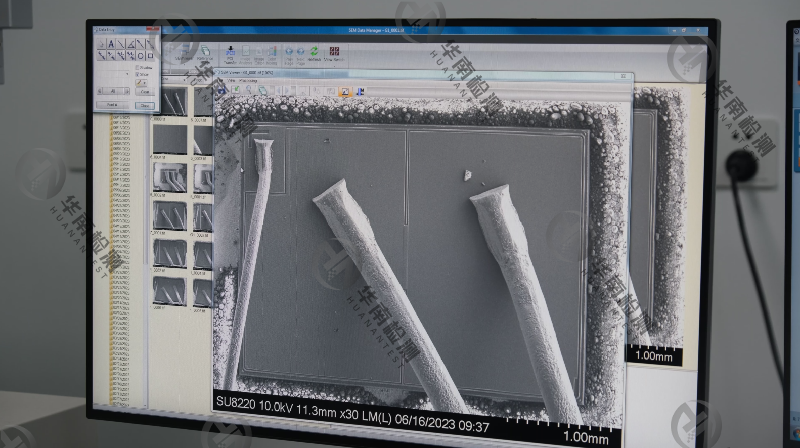

SEM廣泛應用于芯片鑒定中的表面缺陷檢測、器件結構分析、金屬線路斷裂分析等方面。通過SEM觀察芯片表面形貌，可以判斷芯片是否存在表面裂紋、氧化、劃痕等缺陷，同時還可以對芯片器件結構進行觀察和分析。
3?? 操作
在進行SEM觀察前，需要將芯片樣品制備成適合SEM觀察的樣品，如利用離子切割儀制備出薄片樣品。然后將樣品放置在SEM樣品臺上，調整SEM參數，如電子束能量、掃描速度等，進行觀察和分析。
