貼片電容切片分析技術詳解

貼片電容器（MLCC）是電子電路中常用的被動元件之一，因其小型化、高可靠性和高電容密度而被廣泛應用于各種電子產品中。貼片電容切片分析機構的主要任務是通過對貼片電容器進行物理切片，觀察其內部結構，分析可能的失效原因，以及評估制程改進的效果。

切片分析技術，也稱為微切片或金相切片，是一種觀察樣品截面結構情況的常用制樣分析手段。這種技術在PCB/PCBA、零部件等制造行業中非常重要，通常被用作品質判定和品質異常分析、檢驗電路板品質的好壞、PCBA焊接質量檢測、尋找失效的原因與解決方案、評估制程改進。

貼片電容切片分析機構的服務內容包括但不限于：對MLCC每批來料進行抽檢做切片分析，觀察其內部結構是否存在來料不良問題。這些機構通常設立了無損檢測、材料分析、化學分析、物理分析、切片與金相測試，環境可靠性測試等多個實驗室，為客戶提供一站式材料檢測、失效分析及檢測報告服務。

貼片電容切片分析是一種關鍵的制樣分析手段，廣泛應用于觀察樣品的截面結構。廣東省華南檢測技術有限公司是一家貼片電容切片分析機構，從事貼片電容器失效分析和質量控制的專業實驗室，通過先進的技術和設備，對貼片電容器進行切片分析，以確定其內部結構和潛在的質量問題。

1、切片分析技術概述

切片分析技術，也稱為Cross-section或X-section，是一種觀察樣品截面結構情況比較常用的制樣分析手段。它在電子行業、金屬/塑料/陶瓷制品業、汽車零部件及配件制造業、通信設備、科研等領域有著廣泛的應用。切片分析的流程通常包括取樣、固封、研磨、拋光等步驟，然后提供形貌照片、開裂分層大小判斷或尺寸等數據。這項技術能夠幫助確認失效部位的準確性，對提高產品質量和改進生產工藝起到關鍵作用。

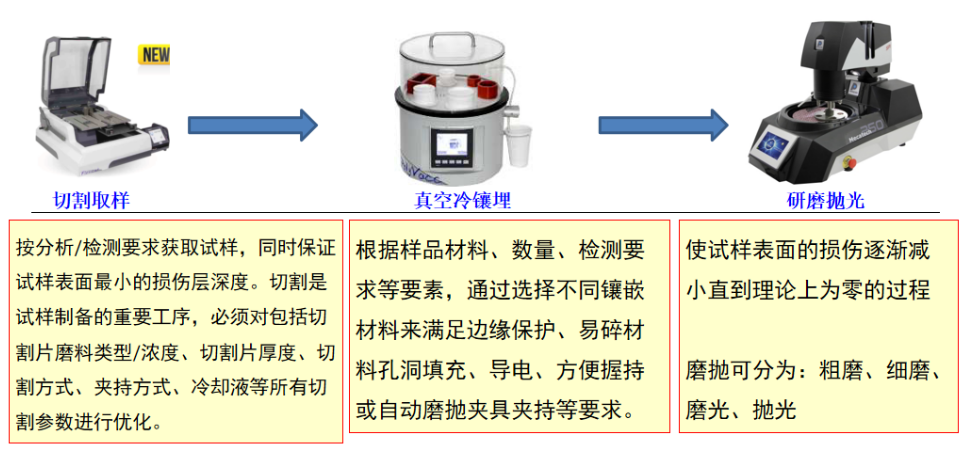

2、切片分析步驟

取樣：從較大的部件或結構中截取代表性的樣品。

清洗：去除樣品表面的雜質，準備進行下一步的鑲嵌。

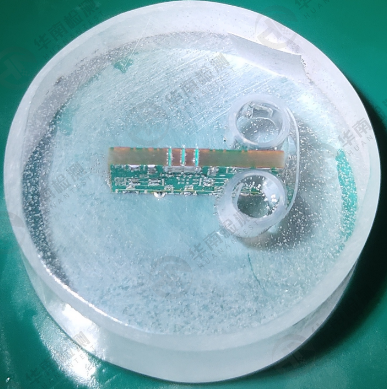

真空鑲嵌：使用樹脂等材料將樣品鑲嵌，以保護邊緣并便于后續的研磨和拋光。

研磨：將樣品研磨至適當?shù)暮穸龋员阌谟^察內部結構。

拋光：進一步平滑樣品表面，提高觀察質量。

微蝕：如果需要，使用化學或電化學方法輕微蝕刻樣品表面，以更好地區分不同的材料或?qū)哟巍?/span>

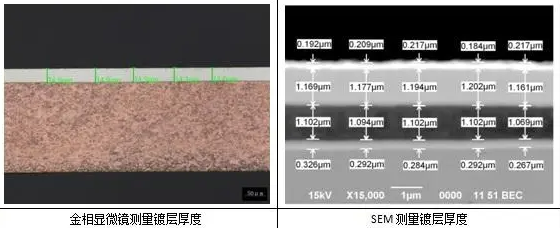

分析：使用光學顯微鏡（OM）、掃描電子顯微鏡（SEM）、能量色散X射線光譜（EDS）等儀器進行觀察和分析。

這些步驟能夠確保對貼片電容器的內部結構進行準確的觀察和分析，從而得到真實可靠的結果。

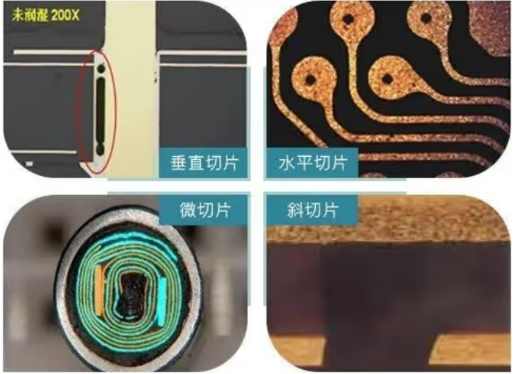

3、切片方法分類

微切片方法可分為縱切片（沿垂直于板面的方向切開）和水平切片（沿平行于板面的方向切開），除此之外也有切孔和斜切片方法。縱切片通常用于觀察樣品的垂直結構，如電路板的層壓結構、焊點的連接情況等，而水平切片則用于觀察樣品的水平結構。

4、應用領域

切片分析技術在多個領域都有應用，包括但不限于：

電子行業：用于電子元器件的失效分析和質量控制。

金屬/塑料/陶瓷制品業：用于觀察金屬/非金屬材料或制品內部結構及缺陷分析、電鍍工藝分析。

汽車零部件及配件制造業：用于汽車零部件的內部結構和焊接狀況的檢查。

通信設備：用于通信設備的內部結構分析。

科研：用于科研中的材料研究和結構分析。

5、依據標準

切片分析通常依據以下標準進行：

IPC-TM 650 2.1.1

IPC-TM 650-2.2.5

IPC A 600

IPC A 610

通過這些步驟和標準，貼片電容切片分析能夠?yàn)槠髽I(yè)提供準確的內部結構信息，幫助識別和解決潛在的質量問題，從而提高產品的可靠性和性能。
