電路板焊點失效分析與預防策略

在電子組裝領域，焊點失效分析是一門至關重要的學科，它不僅涉及到對電路板焊接質量的評估，還包括故障診斷、原因探究以及改進措施的制定。焊點的失效可能由多種因素引起，包括材料特性、設計缺陷、制造工藝不當以及環境因素等。廣東省華南檢測技術有限公司以下是對焊點失效分析的深入探討，包括其原因、模式、分析方法和步驟，以及預防措施的詳細闡述：

一、焊點失效的原因

焊點失效通常由以下幾種原因引起：

1、熱應力：由于電子設備在工作時經歷的溫度變化，焊點材料會發生熱膨脹和收縮，從而在焊點處產生熱應力。

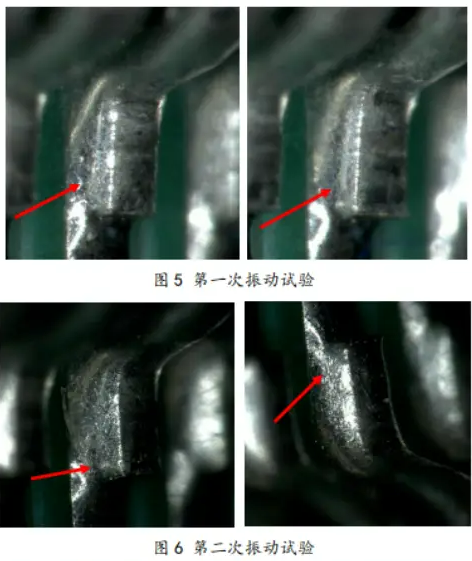

2、機械應力：在電子設備的組裝、運輸或使用過程中，可能會受到物理沖擊或振動，這些機械應力可能導致焊點的損傷或斷裂。

3、材料疲勞：焊點材料在長期承受反復應力作用下，會發生疲勞現象，導致材料性能逐漸下降，最終導致失效。

4、環境因素：環境因素，如濕度、化學腐蝕、溫度循環等，會加速焊點的老化和失效過程。

二、焊點失效模式

焊點失效的模式主要包括以下幾個階段：

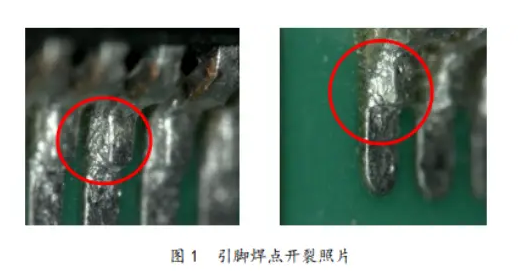

1、裂縫萌生：在焊點的應力集中區域，如焊點邊緣或與焊盤的連接處，首先出現微小的裂縫。

2、裂縫擴展：隨著應力的持續作用，這些裂縫會逐漸擴展，形成更明顯的裂紋。

3、焊點斷裂：當裂縫擴展到一定程度，焊點將發生斷裂，可能導致電路中斷或組件脫落，影響整個電子設備的正常工作。

三、焊點失效分析方法和步驟

焊點失效分析是一個系統性的過程，包括以下幾個步驟：

1、宏觀檢查：使用放大鏡或顯微鏡檢查焊點的外觀，識別裂紋和斷裂。

2、金相分析：通過金相切片技術觀察焊點的內部結構，識別可能的缺陷。

3、X射線檢測：利用X射線透視技術檢測焊點內部的缺陷，如空洞和裂紋。

4、掃描電子顯微鏡(SEM)：觀察焊點的微觀結構，分析裂紋的擴展路徑。

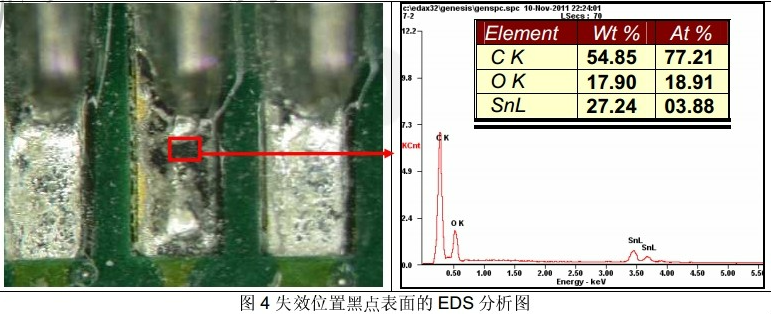

5、能譜分析(EDS)：分析焊點成分，排除材料污染問題。

6、力學性能測試：評估焊點的拉伸、彎曲等力學性能。

7、環境模擬測試：模擬實際使用環境，預測焊點壽命。

四、預防措施

為預防焊點失效，可以采取以下措施：

1、設計優化：通過合理設計減少應力集中，提高焊點的承載能力和耐久性。

2、材料選擇：選用具有良好疲勞性能和抗環境侵蝕能力的焊料和基板材料。

3、工藝控制：準確控制焊接溫度、時間、氣氛等參數，確保焊點質量。

4、環境管理：控制生產和使用環境，減少溫度波動和腐蝕性氣體影響。

5、質量監控：實施統計過程控制(SPC)，確保焊點質量的一致性和可靠性。

6、應力緩解：采用退火處理等技術，減少焊點內部殘余應力。

結論

焊點失效分析是一個涉及多學科、多因素的復雜問題。通過深入分析焊點失效的原因、模式、分析方法和預防措施，可以顯著提高電路板焊點的可靠性和電子產品的整體性能。電子行業的工程師和技術人員需要不斷探索和優化設計、材料選擇、制造工藝和環境控制策略，以應對焊點失效帶來的挑戰，確保電子產品的長期穩定運行。隨著電子技術的不斷進步和市場對產品質量要求的提高，焊點失效分析將繼續是一個活躍的研究領域，對推動電子行業的發展具有重要意義。
