了解PCB/PCBA逆向工程的全面指南 - 簡單易懂介紹

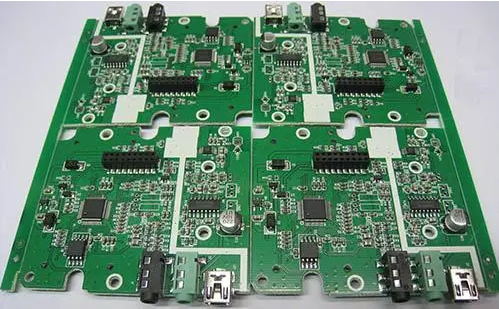

PCB（Printed Circuit Board，印刷電路板)和PCBA（Printed Circuit BoardAssembly，印刷電路板組裝）是電子設備不可缺少的組成部分。它們是電子元件的物理載體，負責連接和傳輸電子信號。逆向工程是一個通過分析和理解現有產品或系統獲取設計信息的技術過程，然后進行復制、改進或創新。在PCB和PCBA領域，逆向工程尤為重要，特別是在產品開發、故障分析、兼容性改進等方面。

一、PCB/PCBA逆向工程是什么？

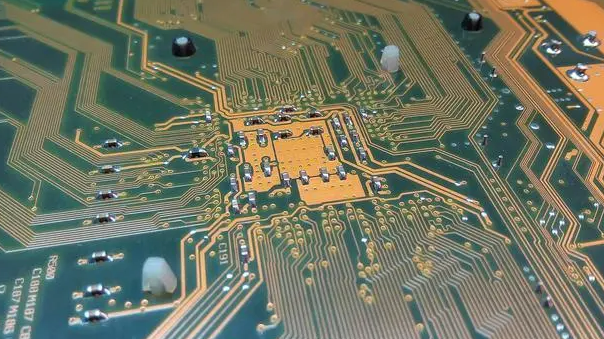

PCB/PCBA逆向工程是指對現有PCB或PCBA進行分析，以了解其設計、結構和功能。這通常涉及電路板的物理檢查、電子元件的識別、電路布局的分析和電路功能的模擬。逆向工程的目標可能是學習設計原理，修復故障設備，開發兼容產品或升級產品。

二、PCB/PCBA逆向工程流程

1.制作電路板圖片

拿到樣品后，掃描樣品整體，獲得PCBA 3D模型及各層線路圖數據。

2.制作BOM單

記錄所有組件的型號、參數和位置。特別是二極管、三極管的方向、IC間隙的方向，用數碼相機拍攝兩個組件位置的照片，以幫助后續的圖片。

3.修圖

調整畫布的對比度和亮度，使銅模部分與無銅模部分對比強烈。確保轉檔圖像清晰，然后將圖片保存為黑白BMP格式文件 TOP BMP和BOT BMP。如果發現圖形有問題，也可以用PS進行修改和修改。

4.圖片校準

將兩個BMP格式的文件轉換為PROTEL格式文件，并將兩層調到PROTEL中進行校對。如果不能很好地重疊，則需要重復第三步。

5.封裝制作

如果PROTEL中的元件包裝不能匹配，我們應該自己建立元件包裝。

6.繪制走線

將TOPBMP轉化為TOPP PCB,注意轉換到SILK層，即黃色層，然后掃描TOP層。并根據第一步的圖紙放置設備，在繪制后刪除SILK層，并重復，直到所有層都被繪制。

7.導出PCB文件

在PROTEL中將TOPOTEL PCB和BOT PCB調入到一個圖中就可以了。

8.最終校對

使用激光打印機將TOPP LAYER BOTTOM LAYER 分別打印在透明膠片上，按1打印:1的比例將膠片放在PCB上，比較是否有。

9.測試信號參數分析

這樣，與原板相同的抄板就完成了，但只完成了一半，需要測試抄板的電子技術性能是否與原板相同。

三、逆向工程的應用

產品開發：通過對競爭對手產品的逆向分析，企業可以快速學習和開發自己的產品。

故障分析：當原設計文件丟失或不完整時，逆向工程有助于識別和修復故障。

兼容性改進：通過了解現有產品的工作原理，可以開發兼容的配件或升級組件。

教育與研究：逆向工程是學習和研究電子設計原理的有效途徑。

四、結論

PCB/PCBA逆向工程是一個復雜但強大的工具，可以幫助企業快速獲取技術知識，提高競爭力。然而，它也帶來了法律、技術和成本的挑戰。正確使用逆向工程可以在尊重知識產權的前提下促進技術創新和產品改進。
