日本成人aI亚洲色图22pI成人中文字幕avIa国产精品I99久久精品国产一区I久久久久国产精品午夜一区I久久精品视频4I国产精品对白一区二区三区

專業(yè)涂鍍層測試 | 洞察涂層本質(zhì)，提升產(chǎn)品質(zhì)量

在工業(yè)生產(chǎn)中，涂鍍層作為關(guān)鍵的表面處理技術(shù)，廣泛應(yīng)用于機(jī)械制造、電子電器、汽車工業(yè)等領(lǐng)域，對提升產(chǎn)品外觀質(zhì)量和增強(qiáng)耐磨性、耐腐蝕性等性能起著重要作用。而科學(xué)合理的涂鍍層相關(guān)測試則是保障涂鍍層質(zhì)量的關(guān)鍵環(huán)節(jié)，能全面了解涂鍍層的各項(xiàng)性能指標(biāo)，為產(chǎn)品質(zhì)量控制和改進(jìn)提供有力依據(jù)。

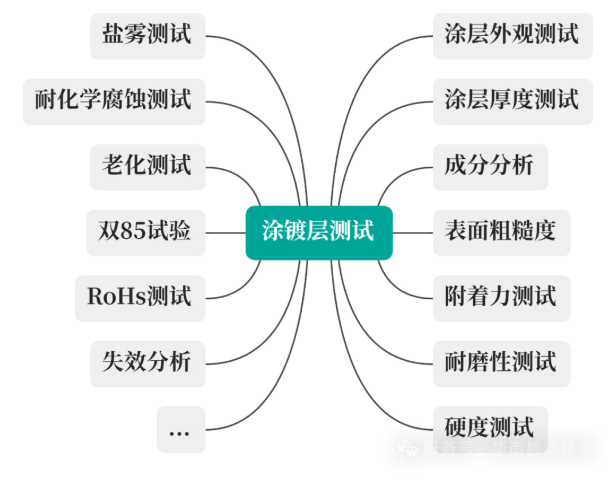

一、專業(yè)涂鍍層測試介紹

廣東省華南檢測技術(shù)有限公司（擁有 CMA/CNAS 資質(zhì)），坐落在東莞大嶺山鎮(zhèn)，毗鄰松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，專注于汽車電子、消費(fèi)電子等領(lǐng)域的可靠性檢測服務(wù)，服務(wù)對象涵蓋半導(dǎo)體、電子元器件、納米材料、通訊、新能源、汽車、航天航空、教育及科研等多個(gè)領(lǐng)域。

（一）涂鍍層外觀

外觀是涂鍍層給人的第一印象，也是衡量涂鍍層質(zhì)量的直觀指標(biāo)，直接關(guān)系到產(chǎn)品的美觀性、防護(hù)性能和客戶滿意度。外觀測試主要通過目視檢查和光學(xué)顯微鏡觀察等方法進(jìn)行。在自然光或規(guī)定的照明條件下，檢查涂鍍層表面是否存在針孔、麻點(diǎn)、起皮、氣泡、劃痕、色差等缺陷。光學(xué)顯微鏡外觀檢查可以更清晰地觀察涂鍍層表面的細(xì)微缺陷。對于一些對外觀要求較高的產(chǎn)品，如裝飾性涂鍍層，還需要采用更精密的儀器進(jìn)行檢測，例如光澤度儀，用于測量涂鍍層表面的光澤度，確保其符合相關(guān)標(biāo)準(zhǔn)。外觀測試的目的是保證涂鍍層表面平整、均勻、無明顯缺陷，滿足產(chǎn)品的外觀要求。

（二）涂鍍層厚度

涂鍍層厚度是衡量其質(zhì)量的核心指標(biāo)之一，直接關(guān)系到產(chǎn)品的防護(hù)性能、功能性（如導(dǎo)電性、耐磨性、磁性）、使用壽命以及成本控制。準(zhǔn)確測量和控制涂鍍層厚度的目的是確保其滿足設(shè)計(jì)規(guī)范，提供預(yù)期的保護(hù)或功能，避免因過薄導(dǎo)致失效或因過厚造成浪費(fèi)和潛在問題。涂鍍層厚度測量方法根據(jù)是否損傷樣品分為破壞性和非破壞性兩大類，如金相切片法、X 射線熒光光譜法 (XRF) 等。

金相切片法 ：將涂鍍件切割取樣，鑲嵌、研磨、拋光制備成金相試樣，在顯微鏡下直接觀測并測量涂層橫截面的厚度。其優(yōu)點(diǎn)是最直觀、準(zhǔn)確，是仲裁方法；可同時(shí)觀察涂層結(jié)構(gòu)、結(jié)合界面、孔隙率等。缺點(diǎn)是破壞樣品，耗時(shí)較長，需要專業(yè)制樣和操作人員；對軟涂層或薄涂層制樣難度大。

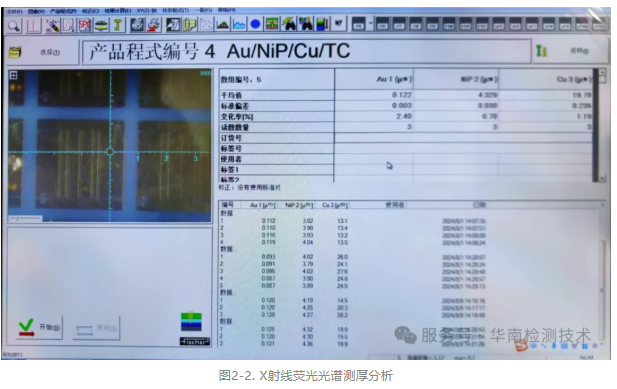

X 射線熒光光譜法 ：用 X 射線激發(fā)涂層 / 基材原子，測量其釋放的特征 X 射線熒光強(qiáng)度，通過標(biāo)樣校準(zhǔn)計(jì)算出涂層厚度和成分。其優(yōu)點(diǎn)是無損、快速；可同時(shí)測量多層鍍層的單層厚度和成分；測量點(diǎn)??；精度高。缺點(diǎn)是儀器昂貴、體積較大；需要標(biāo)準(zhǔn)樣品校準(zhǔn)；對基材成分敏感；測量厚涂層或成分復(fù)雜涂層可能受限。

（三）成分分析

涂鍍層成分分析是超越表象、深入探究其化學(xué)組成與結(jié)構(gòu)的關(guān)鍵技術(shù)。常用的鍍層成分測試方法有 X 射線熒光光譜法、傅里葉變換紅外光譜、能量色散 X 射線光譜法等。

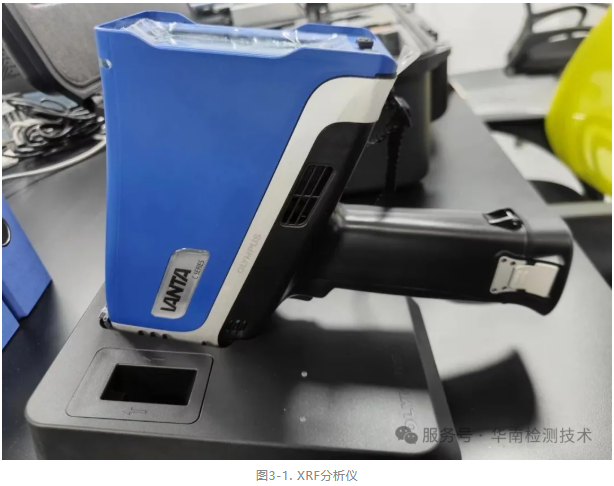

X 射線熒光光譜法 (XRF) ：用 X 射線激發(fā)樣品原子，測量其釋放的特征 X 射線熒光，確定元素種類和含量。其特點(diǎn)是無損；快速；可分析固體樣品；適用元素范圍廣 (Na~U)；適合主量 / 次量元素分析；有實(shí)驗(yàn)室大型設(shè)備和便攜式 / 手持式設(shè)備。常用于 RoHS 篩查、鍍層主成分 / 合金比例、鍍液成分監(jiān)控。但對輕元素 (C, N, O, B 等) 靈敏度低；難以區(qū)分元素價(jià)態(tài)；表面分析 (信息深度 μm 級)。

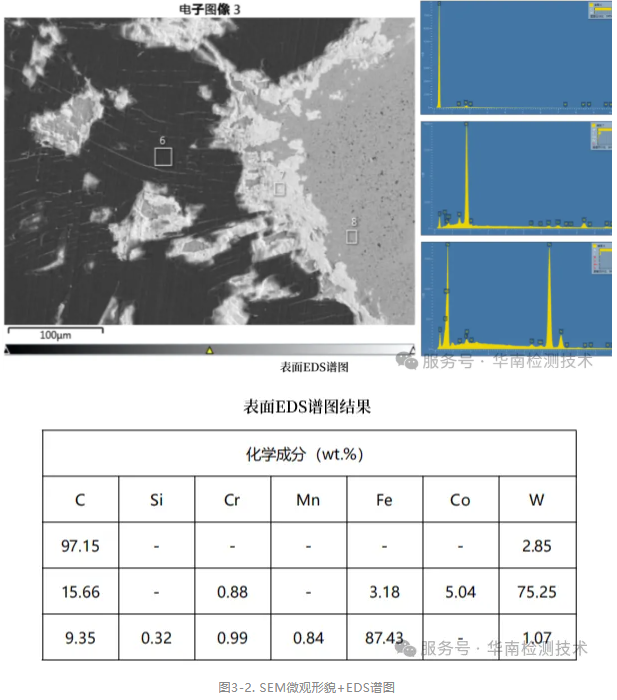

能量色散 X 射線光譜法 (EDS) ：常與掃描電子顯微鏡 (SEM) 配合使用，利用樣品被電子束激發(fā)產(chǎn)生的特征 X 射線進(jìn)行元素分析。其特點(diǎn)是微區(qū)分析 (點(diǎn)、線、面掃描)；可與微觀形貌 / 缺陷位置關(guān)聯(lián)；定性及半定量；相對快速。廣泛應(yīng)用于微觀缺陷的成分鑒定、鍍層截面成分分布。但定量精度通常不如 WDS/XRF；對輕元素分析能力有限；通常是表面 / 近表面分析 (μm 級)。

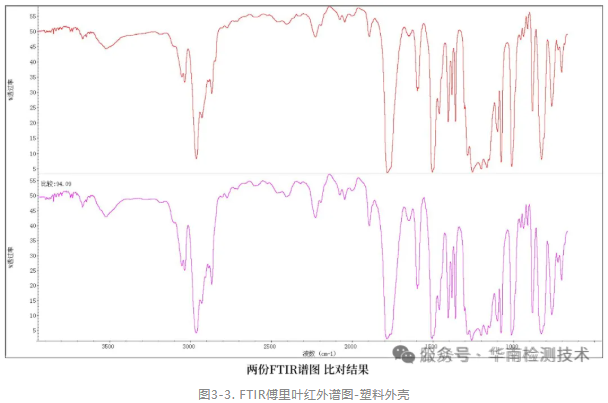

傅里葉變換紅外光譜 (FTIR) ：測量樣品對紅外光的吸收，確定分子中的官能團(tuán)和化學(xué)鍵。其特點(diǎn)主要用于有機(jī)成分、高分子涂層、轉(zhuǎn)化膜中有機(jī)添加劑殘留、污染物的定性和定量分析。有透射、反射 (ATR) 模式。但對無機(jī)物分析能力有限；水峰干擾；需要合適的樣品制備。

（四）表面粗糙度

涂鍍層的表面粗糙度是評價(jià)其表面微觀幾何形態(tài)的關(guān)鍵參數(shù)之一，直接影響產(chǎn)品的功能性能、防護(hù)效果、外觀質(zhì)量以及后續(xù)工藝的實(shí)施。合適的表面粗糙度不僅能優(yōu)化涂鍍層自身的性能，還能為基體或后續(xù)涂層提供良好的結(jié)合基礎(chǔ)。涂鍍層的表面粗糙度是連接微觀形貌與宏觀性能的橋梁，嚴(yán)格控制前處理和涂鍍工藝，可以有效地將表面粗糙度控制在目標(biāo)范圍內(nèi)。準(zhǔn)確測量和有效控制表面粗糙度，是確保涂鍍層發(fā)揮預(yù)期功能、滿足外觀要求、實(shí)現(xiàn)長期可靠性的重要環(huán)節(jié)，與附著力、厚度、成分、外觀共同構(gòu)成涂鍍層質(zhì)量評價(jià)的核心維度。非接觸式測量法中的光學(xué)測量方法利用干涉原理或共焦顯微技術(shù)獲取三維表面圖譜，具備無損、快速、大范圍掃描的優(yōu)勢，能夠同時(shí)捕捉粗糙度、波紋度及走向信息。對于涂層表面或精密電子部件，光學(xué)測量是首選方案。

光學(xué)干涉法 ：利用光波干涉原理，通過測量干涉條紋的形變或相移來重建表面的三維形貌。其優(yōu)點(diǎn)是非接觸，無損；測量速度快；分辨率高（可達(dá)納米級）；可獲取三維表面形貌（Sa, Sq 等參數(shù)）；適合測量軟、脆、易劃傷表面。缺點(diǎn)是對表面反射率有要求；儀器昂貴；對環(huán)境振動(dòng)敏感；測量范圍相對觸針法可能較小。

共聚焦顯微鏡法 ：利用共聚焦光路，通過掃描和探測焦平面的反射光強(qiáng)度來重建表面高度信息。其優(yōu)點(diǎn)是非接觸，無損；垂直分辨率高；可測量陡峭側(cè)壁；可獲取三維形貌；對低反射率表面適應(yīng)性優(yōu)于干涉法。缺點(diǎn)是測量速度通常比干涉法慢；儀器昂貴。

（五）附著力測試

涂鍍層與基體之間的附著力是確保涂鍍層能夠長期穩(wěn)定工作的關(guān)鍵。附著力不足是涂鍍層早期失效的主要原因，如果附著力不足，涂鍍層容易出現(xiàn)剝落現(xiàn)象，從而失去保護(hù)和裝飾作用。附著力測試的方法主要有劃格法、彎曲法、拉伸法等。

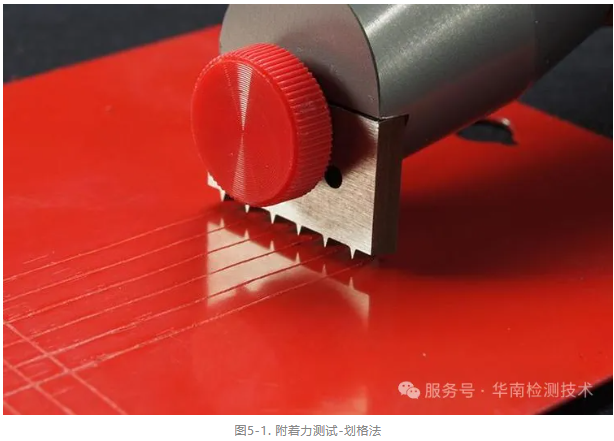

劃格法 ：用劃格刀在涂鍍層表面劃出一定規(guī)格的方格，然后用膠帶粘貼并快速撕下，觀察涂鍍層的脫落情況來判斷附著力的好壞。

彎曲法 ：適用于薄板類涂鍍層產(chǎn)品，將試樣進(jìn)行反復(fù)彎曲，觀察涂鍍層是否出現(xiàn)起皮、脫落等現(xiàn)象。

拉伸法 ：通過拉伸試驗(yàn)機(jī)對涂鍍層與基體的結(jié)合部位進(jìn)行拉伸，測量其斷裂時(shí)的強(qiáng)度，以此評估附著力。

（六）耐磨性測試

耐磨性是涂鍍層在使用過程中抵抗磨損的能力，對于經(jīng)常受到摩擦、碰撞的產(chǎn)品，如機(jī)械零件、工具等，涂鍍層的耐磨性至關(guān)重要。常用的耐磨測試方法有磨損試驗(yàn)、Taber 耐磨試驗(yàn)等。

磨損試驗(yàn) ：通過讓涂鍍層表面與一定的摩擦介質(zhì)（如砂輪、砂紙、金屬塊等）在特定的壓力和速度下進(jìn)行摩擦，經(jīng)過一定時(shí)間或摩擦次數(shù)后，測量涂鍍層的磨損量（如重量損失、厚度減少等）來判斷其耐磨性。

Taber 耐磨試驗(yàn) ：一種較為常用的標(biāo)準(zhǔn)測試方法，使用 Taber 耐磨試驗(yàn)機(jī)進(jìn)行測試。試驗(yàn)時(shí)，將試樣固定在旋轉(zhuǎn)臺上，在一定的載荷下，讓兩個(gè)磨輪與試樣表面接觸并進(jìn)行相對旋轉(zhuǎn)摩擦。通過測量一定轉(zhuǎn)數(shù)后涂鍍層的質(zhì)量損失或磨損痕跡的寬度等參數(shù)，來評價(jià)涂鍍層的耐磨性。該方法具有操作簡便、結(jié)果重復(fù)性好等優(yōu)點(diǎn)，廣泛應(yīng)用于涂料、塑料、金屬涂鍍層等材料的耐磨性能測試。

（七）硬度測試

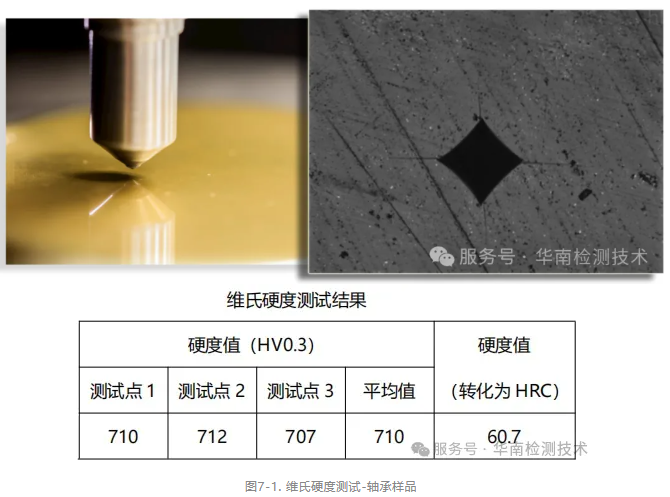

涂鍍層的硬度是其抵抗局部塑性變形能力的關(guān)鍵指標(biāo)，直接關(guān)系到產(chǎn)品的耐磨性、抗刮擦性、承載能力以及涂鍍層在服役過程中的耐久性。維氏顯微硬度 (HV) 憑借其小載荷、微壓痕的特點(diǎn)，成為測量常規(guī)厚度涂鍍層硬度的最常用和可靠方法。

（八）鹽霧測試

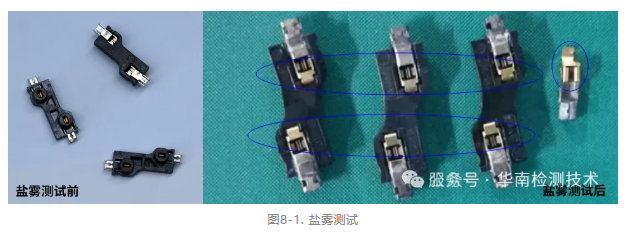

涂鍍層的鹽霧測試是一種應(yīng)用最廣泛的人工加速腐蝕試驗(yàn)方法，其核心目的是在受控的實(shí)驗(yàn)室環(huán)境中，模擬和加速評估涂鍍層在含鹽潮濕大氣環(huán)境下的耐腐蝕性能和保護(hù)效果。根據(jù)測試溶液和條件的不同，主要有三種標(biāo)準(zhǔn)化的鹽霧測試類型。

中性鹽霧試驗(yàn) (NSS - Neutral Salt Spray Test) ：模擬含鹽潮濕大氣環(huán)境，是基準(zhǔn)測試方法，適用于多種金屬基材及其上的陽極氧化膜、轉(zhuǎn)化膜、電鍍層、噴涂涂層等。

乙酸鹽霧試驗(yàn) (AASS - Acetic Acid Salt Spray Test) ：在 NSS 基礎(chǔ)上添加醋酸，降低 pH 值，模擬酸性更強(qiáng)的工業(yè)污染或海洋環(huán)境，腐蝕性更強(qiáng)。主要用于評估裝飾性鉻鍍層以及陽極氧化膜的耐蝕性，能更快地暴露鎳層孔隙或鉻層缺陷導(dǎo)致的基體腐蝕。

銅加速乙酸鹽霧試驗(yàn) (CASS - Copper-Accelerated Acetic Acid Salt Spray Test) ：在 AASS 基礎(chǔ)上加入氯化銅 (CuCl?)，進(jìn)一步加速腐蝕，是三者中腐蝕性最強(qiáng)的。專門用于快速評價(jià)裝飾性鉻鍍層的質(zhì)量，能在較短時(shí)間內(nèi)暴露鍍層體系的缺陷。

（九）耐化學(xué)腐蝕測試

涂鍍層的耐化學(xué)腐蝕測試是評估其在特定化學(xué)介質(zhì)環(huán)境中抵抗腐蝕破壞能力的關(guān)鍵手段，其測試結(jié)果對材料選型、工藝優(yōu)化、安全評估和產(chǎn)品質(zhì)量控制至關(guān)重要。根據(jù)測試目的、介質(zhì)性質(zhì)和評價(jià)方式，主要分為兩大類。

浸泡法 ：將試樣完全或部分浸入規(guī)定濃度、溫度的化學(xué)溶液中，保持一定時(shí)間后取出，觀察和測量涂鍍層的變化（外觀、重量、厚度、附著力等）。

電化學(xué)測試法 ：基于電化學(xué)腐蝕原理，將涂鍍層試樣作為工作電極，在化學(xué)介質(zhì)中施加電信號（電位或電流），通過測量響應(yīng)信號來快速、定量評估其腐蝕速率、保護(hù)性能及失效機(jī)制。

（十）老化測試

涂鍍層在長期使用過程中抵抗環(huán)境因素影響的能力是其發(fā)揮保護(hù)和裝飾作用的關(guān)鍵。老化測試的方法主要有鹽霧試驗(yàn)、紫外老化試驗(yàn)、濕熱試驗(yàn)等。

鹽霧老化試驗(yàn) ：模擬海洋或含鹽潮濕大氣環(huán)境，經(jīng)過一定時(shí)間后，觀察涂鍍層表面是否出現(xiàn)基體腐蝕、紅銹、涂層起泡、剝落或腐蝕蔓延等現(xiàn)象，以此評估其耐腐蝕性能和保護(hù)效果的持久性。

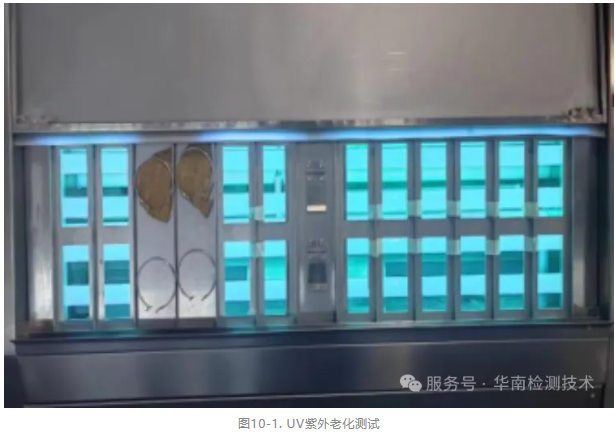

UV 紫外老化試驗(yàn) ：模擬陽光中紫外線對涂鍍層的破壞作用，經(jīng)過一定周期的輻照后，觀察涂鍍層是否出現(xiàn)顏色變化、光澤度下降、表面粉化、開裂、脆化或附著力下降等現(xiàn)象，以此評估其耐光老化和耐候性能。

濕熱試驗(yàn) ：模擬高溫高濕環(huán)境或溫濕度循環(huán)變化對涂鍍層的影響，經(jīng)過規(guī)定時(shí)間后，觀察涂鍍層是否出現(xiàn)起泡、附著力喪失、涂層軟化、水解或基體腐蝕等現(xiàn)象，以此評估其在潮濕熱環(huán)境下的穩(wěn)定性。

（十一）鍍層 RoHs 測試

涂鍍層中有害物質(zhì)的含量控制是確保產(chǎn)品符合環(huán)保法規(guī)、進(jìn)入特定市場（尤其是歐盟）的關(guān)鍵。RoHS 測試的方法主要有 X 射線熒光光譜法 (XRF)、化學(xué)分析法等。

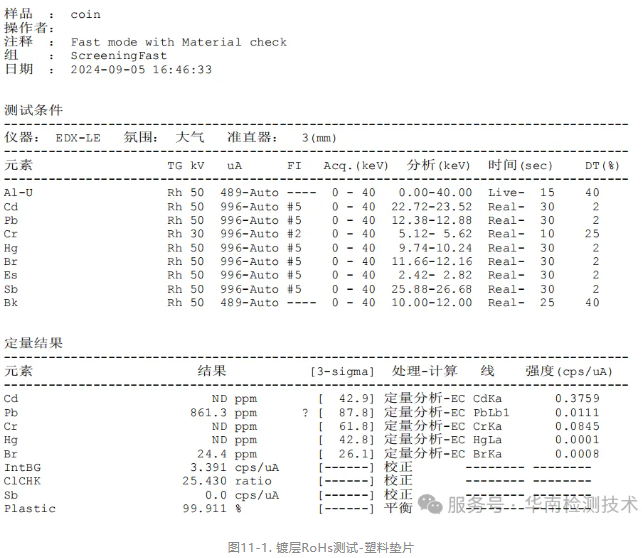

X 射線熒光光譜法 ：一種快速、無損的篩選方法，通過分析熒光的能量和強(qiáng)度，可以快速篩查鍍層中鉛、汞、鎘、六價(jià)鉻、多溴聯(lián)苯和多溴二苯醚等 RoHS 限制物質(zhì)的大致含量。適用于現(xiàn)場快速篩查和大批量樣品的初步判定。

（十二）失效分析

涂鍍層失效分析是系統(tǒng)性地診斷涂層喪失保護(hù)或功能性能的過程。失效往往是多種因素共同作用的結(jié)果，需綜合考慮材料、工藝、設(shè)計(jì)、環(huán)境、使用等各方面，涂層失效大多發(fā)生在涂層 / 基體界面或涂層內(nèi)部界面，界面分析是重中之重。從宏觀檢查和無損檢測開始，逐步深入到破壞性微觀分析，推斷失效機(jī)制。準(zhǔn)確識別涂鍍層失效的根本原因是改進(jìn)工藝、提升產(chǎn)品質(zhì)量和確保長期服役可靠性的關(guān)鍵。

二、涂鍍層測試總結(jié)

廣東省華南檢測技術(shù)有限公司憑借其先進(jìn)的檢測設(shè)備、專業(yè)的技術(shù)團(tuán)隊(duì)和豐富的行業(yè)經(jīng)驗(yàn)，能夠?yàn)榭蛻籼峁┤妗⒕珳?zhǔn)的涂鍍層測試服務(wù)。從涂鍍層的外觀、厚度、成分分析到表面粗糙度、附著力、耐磨性、硬度、鹽霧測試、耐化學(xué)腐蝕測試、老化測試、鍍層 RoHs 測試以及失效分析等多個(gè)方面，我們都能嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)和規(guī)范進(jìn)行檢測，確保測試結(jié)果的準(zhǔn)確性和可靠性。選擇華南檢測，就是選擇專業(yè)和放心，我們將為您的產(chǎn)品質(zhì)量保駕護(hù)航，助力您在激烈的市場競爭中脫穎而出。
