消費電子PCBA焊點可靠性驗證：CMA/CNAS認證紅墨水測試在BGA/CSP缺陷分析中的應用

在電子制造領域，PCBA（印制電路板組件）的質量至關重要，而焊點作為 PCBA 的關鍵部分，其可靠性直接影響產品的性能和壽命。紅墨水測試作為一種有效的檢測手段，被廣泛應用于 PCBA 板焊接質量評估中。華南檢測，憑借其 CMA/CNAS 資質和專業的技術團隊，為消費電子、汽車電子、工業控制等眾多行業的各類企業提供全面、準確的 PCBA 紅墨水測試服務，助力企業提升產品質量，降低生產風險。

一、專業 PCBA 紅墨水測試服務，精準評估焊接質量

華南檢測的 PCBA 紅墨水測試服務，專注于檢測焊點內部是否存在開裂、空洞、虛焊等缺陷，尤其適用于 BGA、CSP、QFN 等底部端子器件的焊接質量評估。通過紅墨水滲透原理，能夠直觀地顯示出焊點內部的潛在問題，為企業提供準確的質量反饋。

（一）先進設備與規范流程，確保檢測結果準確可靠

華南檢測配備了先進的紅墨水測試設備，嚴格遵循標準操作流程，從樣品準備、紅墨水注入、清洗到觀察分析，每一個環節都經過精心控制，確保檢測結果的準確性和重復性。專業的技術團隊熟練掌握操作技巧，能夠高效地完成各項檢測任務，為客戶提供快速、可靠的檢測服務。

（二）多維度分析，全面評估焊點質量

紅墨水測試結果經過多維度分析，包括焊點開裂、虛焊 / 潤濕不良、空洞 / 氣孔以及枕頭效應等缺陷的檢測和評估。通過對 PCBA 板不同位置的焊點進行仔細觀察和記錄，華南檢測能夠為客戶呈現全面的焊接質量狀況，并提供詳細的分析報告和改進建議。

二、技術原理解析：紅墨水如何揭示隱藏焊點缺陷

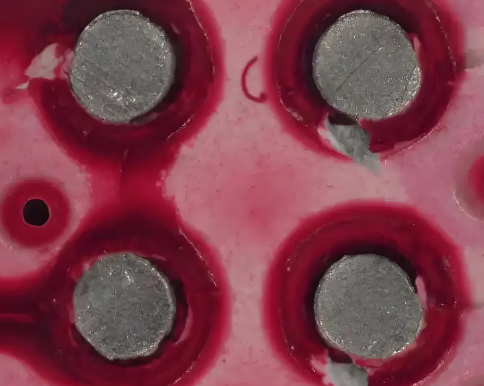

紅墨水測試的核心原理基于毛細作用：將紅色染料滲入焊點內部，通過染料在缺陷處的殘留，直觀顯示問題區域。以下是針對消費電子BGA/CSP器件的關鍵機制：

開裂檢測：機械應力或熱循環（如CTE不匹配）導致的疲勞裂紋，染料沿裂縫滲入，暴露斷裂路徑。

虛焊/潤濕不良：焊料未與焊盤形成冶金結合時，染料滲入間隙，顯示非結合區域。

空洞/氣孔：焊接過程包裹的氣體形成空洞，如果空洞連通表面，染料滲入并可視化氣泡結構。

枕頭效應（BGA特有）：焊球外層熔合但核心未結合，染料滲入分離層，暴露“枕頭”狀缺陷。

此方法破壞性強，但結果直觀可靠，是IPC/JEDEC標準推薦的高精度檢測手段，特別適用于消費電子高密度組裝場景。

三、實測案例展示：缺陷位置可視化，鎖定BGA/CSP隱藏問題

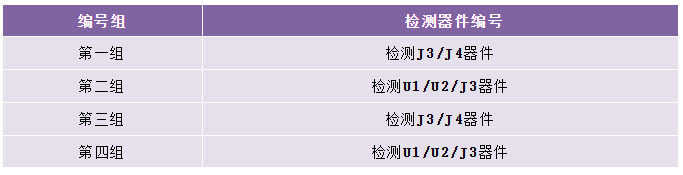

華南檢測實驗室收到5pcs PCBA樣品，通過紅墨水試驗檢測U1/ U2/ J3/ J4 器件的焊接情況，為了方便區分，我們給U1/ U2/ J3/ J4器件進行編組，依據標準方法要求步驟進行紅墨水分析。

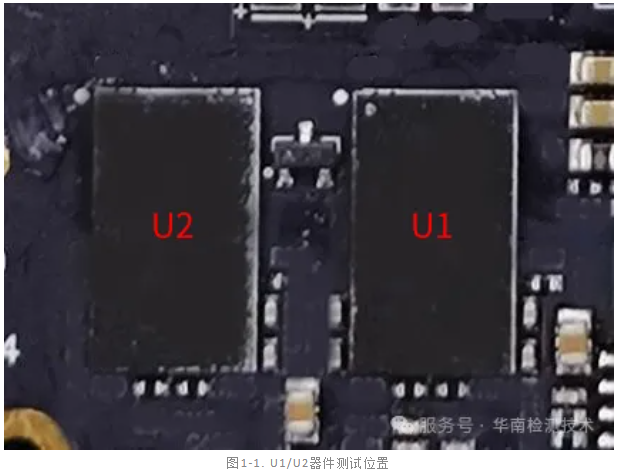

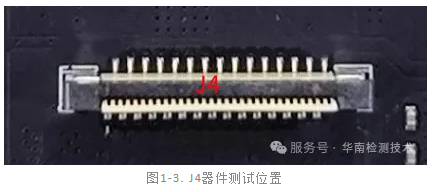

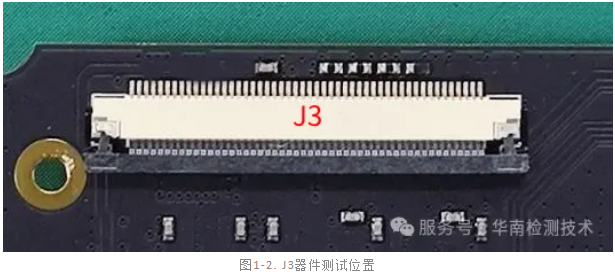

（一）外觀示意圖

（一）PCBA紅墨水試驗

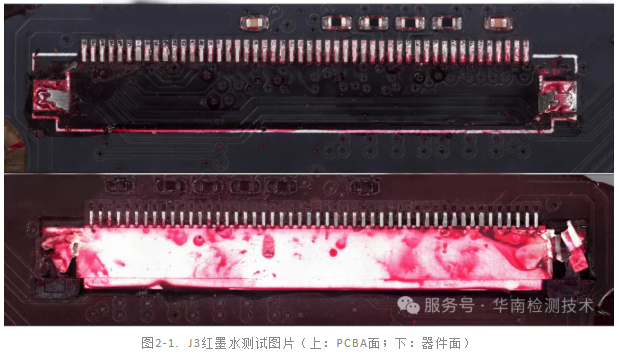

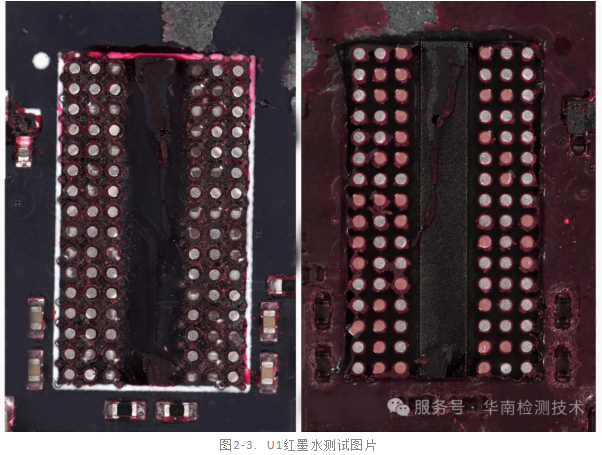

第一組測試圖片

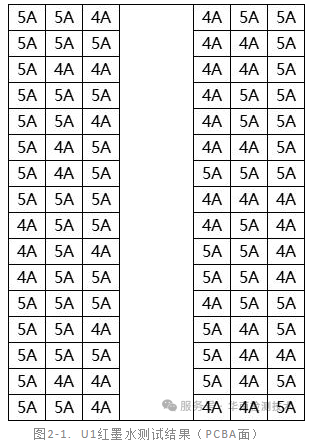

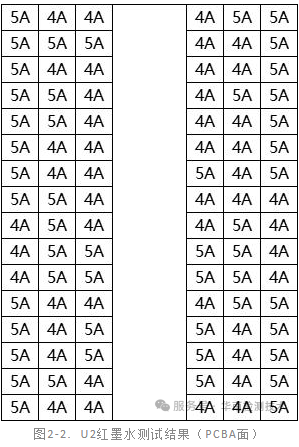

第一組分析結果

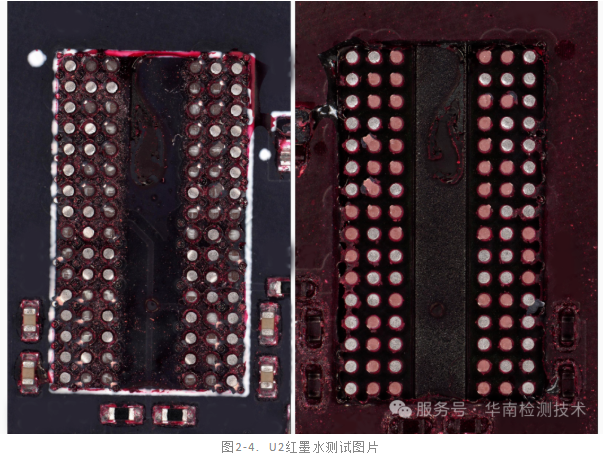

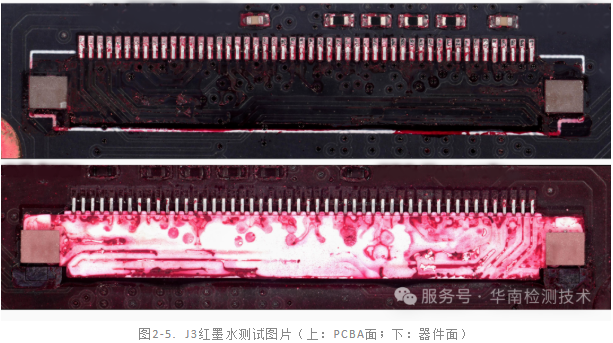

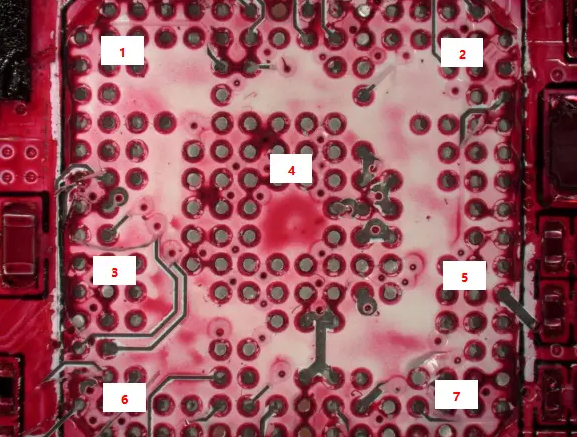

第二組測試圖片

第二組分析結果

四、CMA/CNAS認證資質：權威保障您的測試結果

華南檢測技術有限公司擁有CMA（中國計量認證）和CNAS（中國合格評定國家認可委員會）雙重資質，確保測試數據的國際認可性和法律效力。我們的紅墨水測試服務：

標準化流程：依據IPC-A-610和J-STD-001標準執行，覆蓋樣品準備、染色、分析和報告生成。

高精度設備：使用業界領先的顯微鏡和環境試驗箱，確保結果可靠（如文檔中5pcs樣品檢測案例）。

跨領域專長：專注消費電子，服務半導體、新能源等行業，提供失效根源分析和改進建議。

資質證書可在線驗證，測試報告加蓋CMA/CNAS印章，助力您的產品通過出口認證（如CE、FCC）。

華南檢測：http://www.lysyyey.com/websiteMap

立即行動：提升您的PCBA可靠性

別讓隱藏焊點缺陷影響產品上市！華南檢測提供快速響應服務。獲取權威紅墨水測試報告，請聯系我們。
