光耦失效分析案例分享：如何精準定位工藝“暗傷”？

在軌道交通、新能源汽車等高可靠性領域，光電耦合器（光耦）的失效往往會導致整個系統停擺。一枚使用十余年的光耦，為何在列車運行中突發開路故障？看似“偶發”的現象背后，實則是微觀缺陷在長期應力下的必然結果。本文結合廣東省華南檢測技術有限公司的實際案例，深入解析光耦失效分析的全流程，揭示工藝缺陷對器件壽命的深遠影響。

 一、失效現象：隱蔽的“定時炸彈”

某列車控制系統中的光耦芯片在運行十年后出現偶發性開路失效——當控制信號（2號腳）有效時，34腳無法導通。委托方提供1枚失效品與3枚良品后，華南檢測團隊從宏觀到微觀逐層展開分析。

關鍵特征：

 偶發性：故障隨機出現，與特定工況無關；

 長期性：器件已穩定工作10年以上；

 開路模式：功能中斷但無外部損傷痕跡。

 二、分析流程：四步鎖定“元兇”

華南檢測采用“由外至內、由非破壞到破壞”的遞進式分析策略，避免遺漏關鍵證據。

 1. 外部檢查與電性能測試

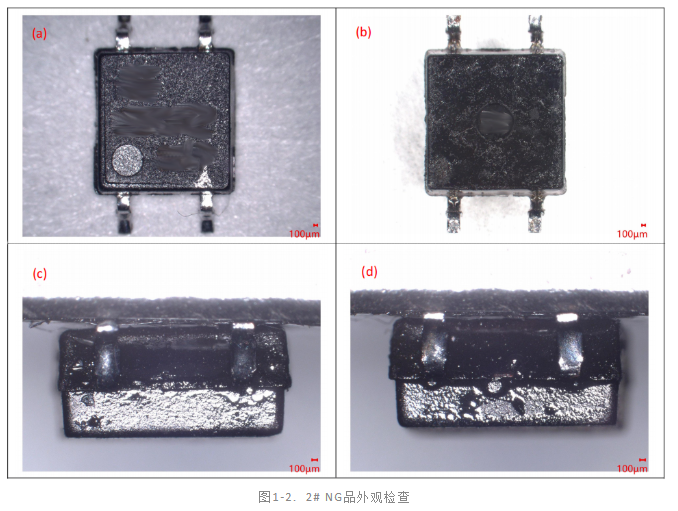

 外觀檢查：失效品表面僅殘留錫膏和膠體，無裂紋或燒焦痕跡。

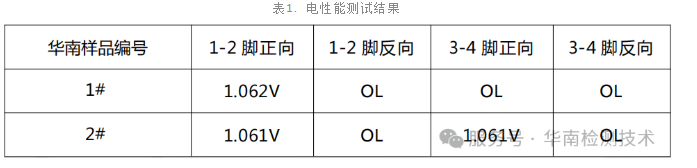

 電性能測試：確認失效品34腳開路，良品功能正常，初步排除外部應用環境因素。

 2. XRay與CT：內部結構的“透視眼”

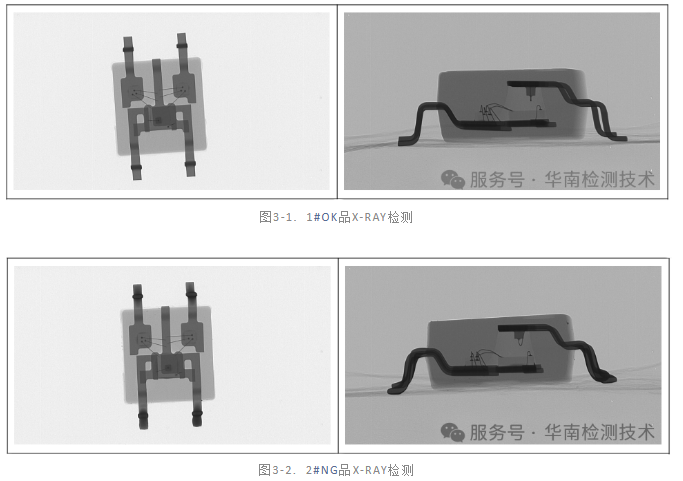

XRay和CT掃描顯示，失效品內部結構未見明顯變形或斷裂，但高分辨率CT發現輸入端LED鍵合絲第一鍵合點處存在細微斷裂，端頭呈熔融球狀。良品無此現象。

技術價值：

 非破壞性檢測可快速篩查鍵合線變形、封裝氣泡等宏觀缺陷；

 3D成像能定位斷裂點的立體形態，為后續開封提供精準指引。

 3. 開封與SEM/EDS：微觀世界的“手術刀”

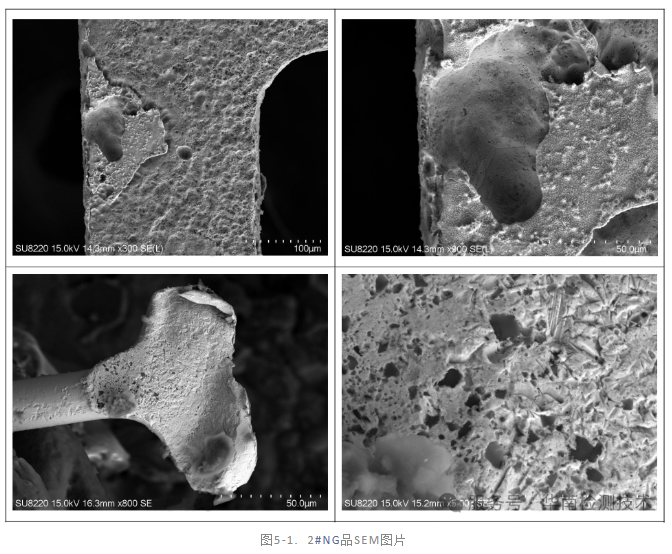

開封后直接觀察到失效品左下角金線脫落（圖4）。掃描電鏡進一步顯示：

 鍵合點虛焊：金線與焊盤結合處存在結合力不足，界面有微小空隙；

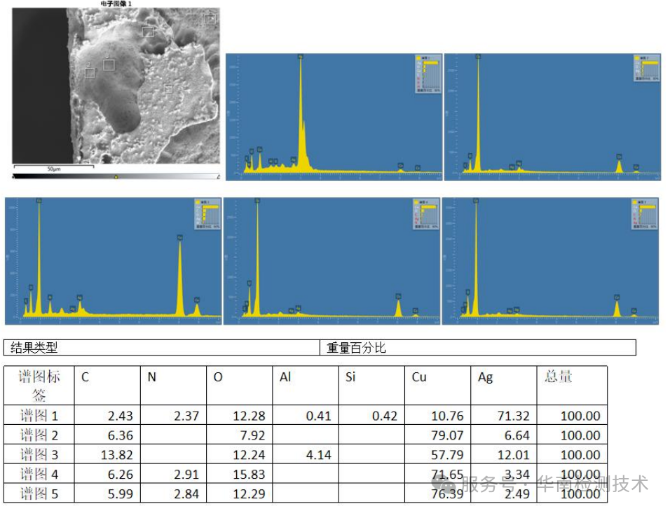

 無腐蝕元素：EDS能譜分析未檢測到氯、硫等腐蝕性元素，排除環境腐蝕可能；

 對比良品：良品鍵合點根部延展均勻，無開裂或變形。

 4. 根因結論：工藝缺陷與應力疲勞的疊加

綜合分析證實，失效源于鍵合工藝參數不當導致的虛焊：

 制造階段：打線機壓力或超聲波功率偏差，使鍵合點初始結合力偏弱；

 長期應力：列車振動與熱循環（40℃~125℃）持續沖擊虛焊點，最終引發金屬疲勞斷裂。

 三、光耦失效的共性規律：從個案到預警

華南檢測統計顯示，光耦失效多集中于三類微觀缺陷，需在選型與制造中重點防控：

例如：

 案例1：某家電光耦因缺失LED保護膠，硬質材料與芯片熱膨脹系數不匹配，導致CTR值驟降50%；

 案例2：過電流使鍵合絲熔斷，端頭球狀殘留與芯片開裂同時出現（圖5），與本文振動疲勞機制不同。

 四、失效分析的行業價值：從被動應對到主動預防

1. 供應鏈質量管控：

    建議采購方在IQC階段增加XRay抽檢與開封目檢，篩查鍵合線形態、封裝膠完整性等工藝一致性。

2. 制造工藝優化：

    鍵合工藝需嚴格控制壓力（如鋁絲鍵合最佳壓力14.2–17.5N）、超聲波功率和時間參數匹配；

    采用自動化設備減少人為操作波動，避免金線刮傷或玷污。

3. 設計階段干預：

    高可靠性場景應優選車規級光耦（如AECQ102認證器件），其工作溫度范圍（55℃~125℃）與隔離電壓（5000Vrms）更適合長期嚴苛環境。

華南檢測：http://www.lysyyey.com/websiteMap

五、結語：精準分析賦能產品全生命周期

光耦的“偶發”失效實則是微觀缺陷與長期應力共同作用的結果。華南檢測通過電性能測試—無損成像—微觀分析—根因追溯的完整技術鏈，不僅定位了本次故障的工藝根源，更為客戶提供了供應鏈質量改進的關鍵依據。在電子產品向高密度、高可靠性發展的今天，失效分析已成為提升產品壽命不可或缺的一環。

（廣東省華南檢測技術有限公司專注電子元器件失效分析服務，提供X-Ray、SEM/EDS、 材料分析等檢測能力，覆蓋電子制造、汽車電子、制造業等領域。如需進一步技術交流，歡迎訪問官方網站或聯系我們的工程師團隊。）
