專注于工業CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
熱門關鍵詞：
TPYE-C耳機金屬接口表面異物分析成分分析
發布時間：2021-11-11 點擊次數：1898
本實驗室典型案例分享，未經允許，請勿轉載！
| 樣品描述 | 耳機TPYE-C接口樣品：數量:5個檢測目的：要求對耳機TPYE-C接口金屬外表面白色異物進行測試,EVA耳機支架座：數量:4個; |
| 檢測目的 | 檢測此EVA材料本身的成分，以及上面粘膠的組分，看看TPYE-C接口上的白色異物是否來源于EVA上的粘膠，并確認此EVA材料是否含有腐蝕性的材料。 |

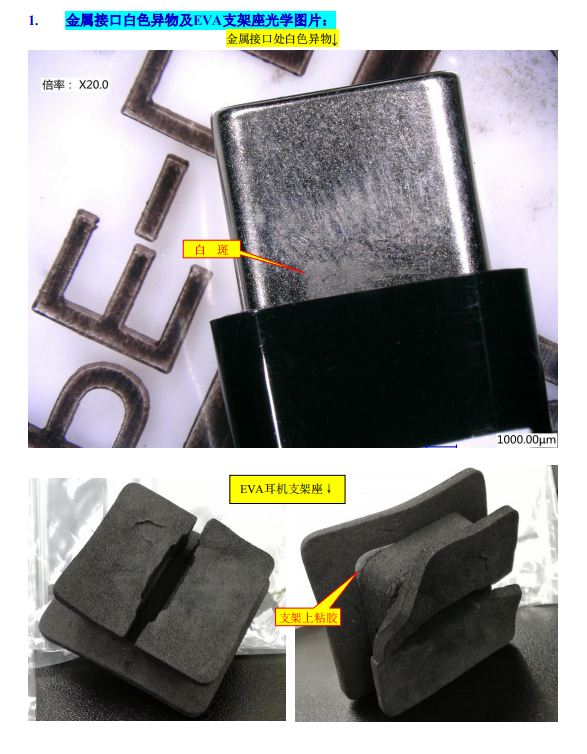

| 檢測方法 | 1. 光鏡檢查TPYE-C接口上白色異物； 2. 紅外FTIR檢測TYPE-C接口上白斑和EVA耳機支架座及其上面粘膠 3. 取2個EVA支架座分別單獨用去離子水在80℃下水煮2小時，然后用離子色譜IC測試此水煮液中是否含有較高的腐蝕性離子如Cl/S/F等； 4. 掃描電鏡觀察TPYE-C接口上白斑處的微觀形貌，并用SEM/EDX能譜測試白色異物成分，并確認與 金屬接口相連的塑膠部分是否含氮，以尋求金屬接口上白斑的可能來源； |
| 檢測儀器 | 1. 掃描電子顯微鏡+X射線能譜儀EDX 2. 傅里葉變換紅外光譜儀 Nicolet 6700& CONTINUUM FT-IR Microscope 3. 離子色譜/ICS-1100;保護柱:AG15-5um;分析柱:AS15-5um;定量環:1000ul |

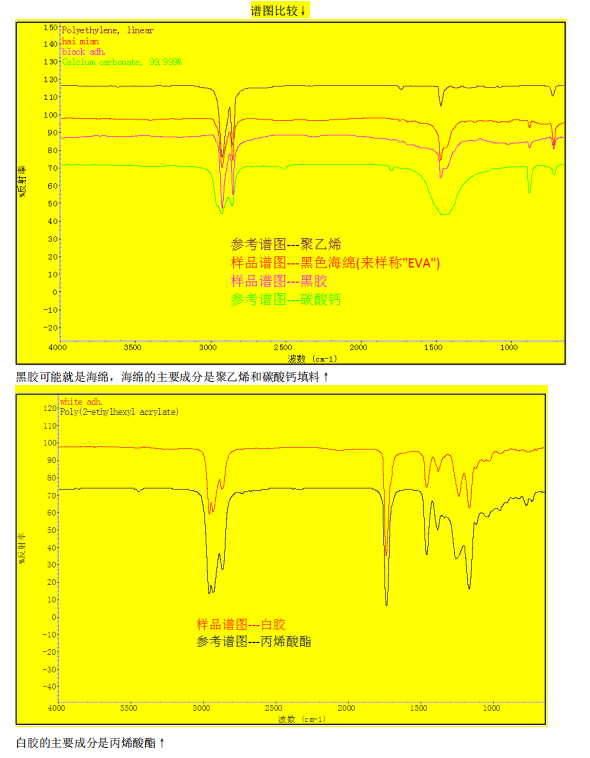

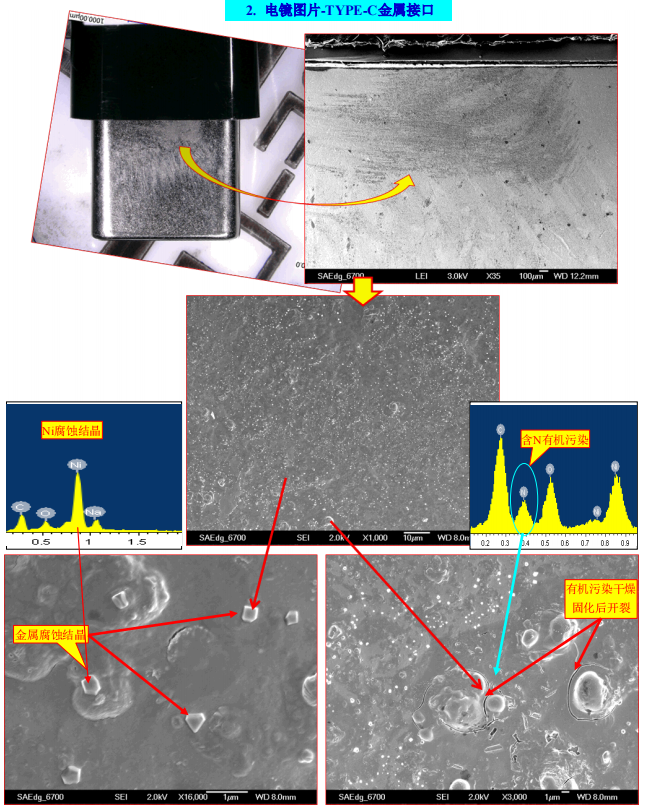

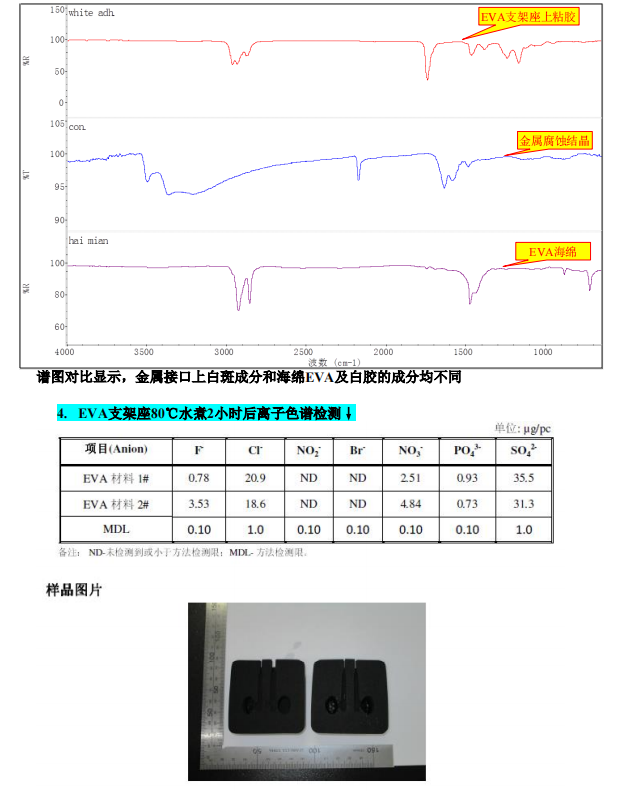

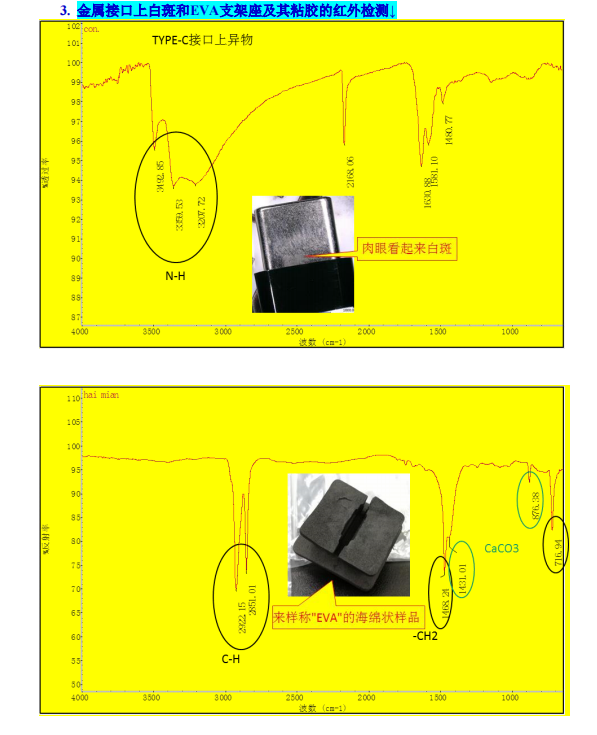

| 檢測結果 | 1.TPYE-C耳機接口上白色污染主要成分為一薄層含C/N/O的有機物并混合Cl/Na/K等腐蝕性元素，以及鎳的腐蝕產物及其結晶鹽； 接口上的塑膠及其粘膠沒有探測到氮N元素,這說明金屬接口上白斑不是來源于接口上塑膠部位; 2.來樣所稱EVA耳機支架座,經80℃去離子水煮2小時后測離子色譜顯示Cl/S含量達18.6~35.5ug/pc, F氟元素含量達3.56 ug/pc，應評估EVA原材料及其交聯劑鹵素含量； 3.來樣所稱EVA耳機支架座上的粘膠為丙烯酸酯類膠，不含胺基,而金屬接口上白斑卻含有明顯的含氮的胺基，這說明接口上白斑不是來源于塑膠支架上的粘膠； |
| 檢測圖片 |
|
上一個：
沒有了
下一個：
螺絲斷裂失效分析：專業檢測揭示真相
