芯片短路失效分析案例研究 - 華南檢測技術
發布時間：2024-11-18 點擊次數：9729
在電子工程領域，芯片短路失效是一個嚴重的問題，它可能導致整個電子系統的故障。廣東省華南檢測技術有限公司，憑借20年的行業經驗和專業的技術團隊，為客戶提供了一項專業的芯片短路失效分析服務。本文將詳細介紹我們對一枚不良芯片的分析過程和結果，以展示我們在這一領域的專業能力和服務優勢。
一、芯片短路失效分析案例背景
我們收到了一位客戶的委托，他們送來了一枚表現異常的芯片，希望我們能夠深入分析并揭示導致其短路失效的根本原因。芯片短路失效分析是我們的專長之一，我們的團隊擁有20年的行業經驗，精通于電子元件的失效機理研究。
二、芯片短路失效分析過程
1、初步外觀檢查

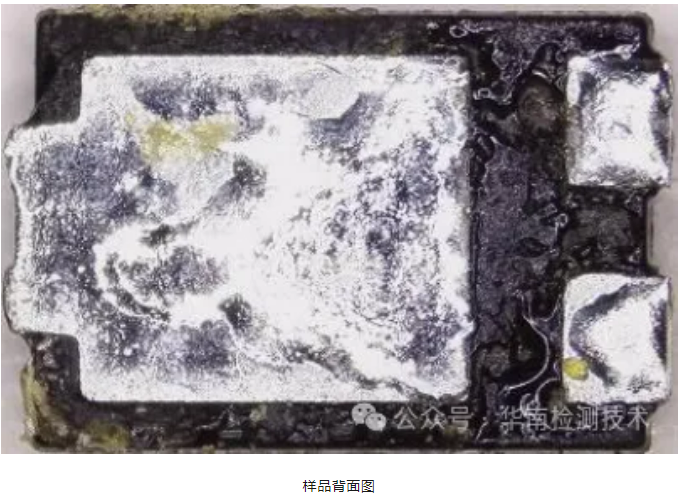

在接收到芯片后，我們首先進行了詳盡的外觀檢查。通過高分辨率顯微鏡觀察，我們確認了芯片外觀無明顯損傷，印字清晰，無打磨痕跡，初步排除了物理損傷的可能性。這一步驟對于芯片短路失效分析至關重要，因為外部損傷往往是導致短路的直接原因。
2、內部結構X-Ray透視檢查

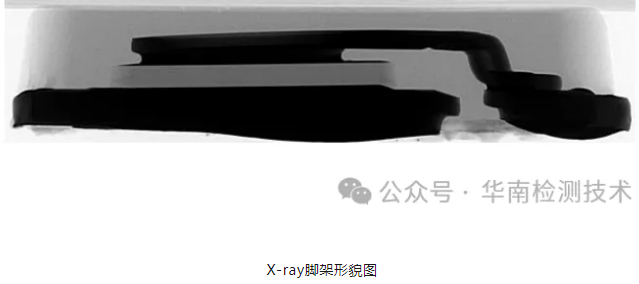

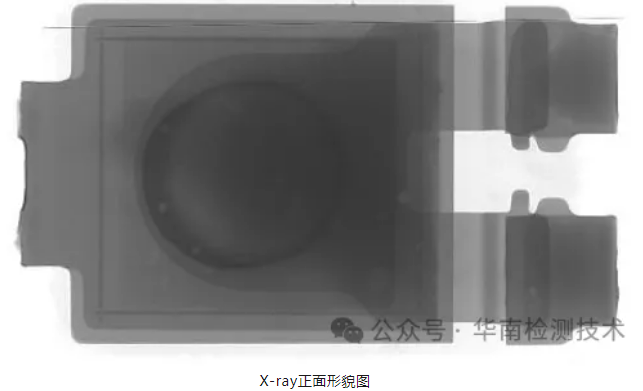

隨后，我們利用X-Ray技術對芯片內部結構進行了透視檢查。X-Ray圖像顯示，晶粒位置正常，腳架無變形，內部結構完整，進一步排除了制造缺陷導致短路的可能性。X-Ray檢查是芯片短路失效分析中不可或缺的一環，它能夠揭示芯片內部的微觀結構，為后續分析提供重要信息。

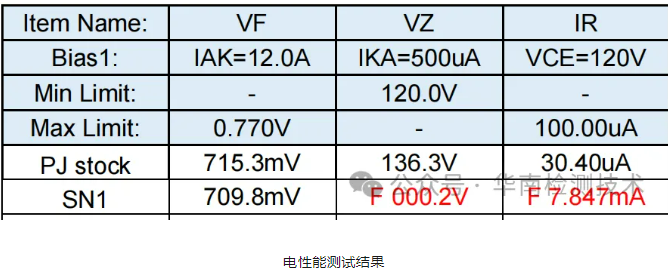

3、電性能測試
電性能測試是芯片短路失效分析的關鍵步驟。我們的測試結果顯示，該芯片存在明顯的Short不良狀態，這表明芯片內部存在異常的低電阻路徑。為了進一步探究這一現象，我們采用了精密的電學測量設備，對芯片的各個引腳進行了詳細的電學特性測試，以確定短路的具體位置和性質。
4、電流-電壓(I-V)特性測試
為了更深入地了解芯片內部的電學行為，我們進行了電流-電壓(I-V)特性測試。這一測試能夠提供芯片在不同電壓和電流條件下的電學響應，從而幫助我們識別導致短路的潛在原因。測試結果表明，在特定電壓下，芯片的電流急劇增加，這通常指向了內部結構的損壞或缺陷。
5、開封測試與顯微鏡觀察

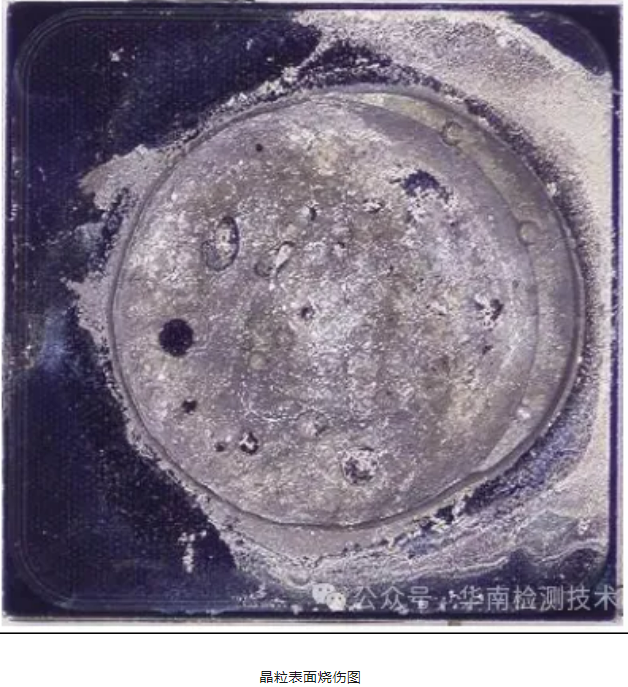

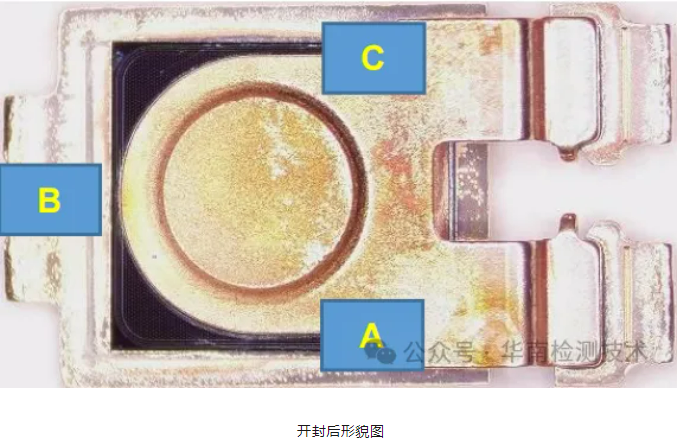

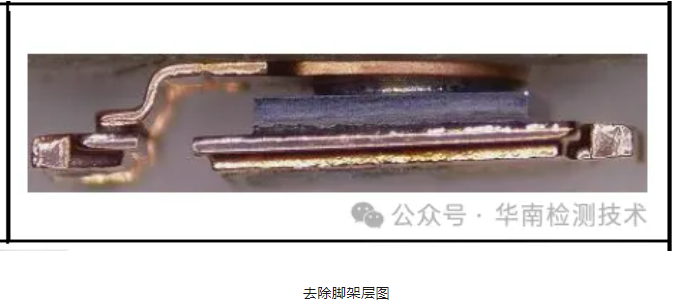

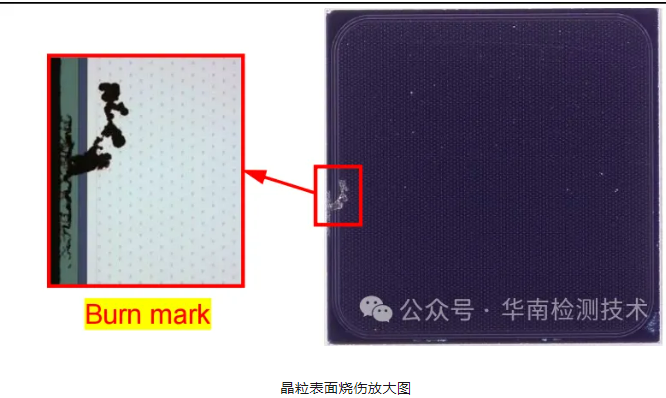

為了進一步定位問題，我們進行了開封測試。在去除黑膠層和腳架層后，我們在顯微鏡下觀察到了晶體表面有燒傷痕跡。這一發現為我們的分析提供了重要線索。我們使用了掃描電子顯微鏡(SEM)和能量色散X射線光譜(EDS)技術，對燒傷區域進行了高分辨率成像和元素分析，以確定燒傷的原因和涉及的材料。
6、聚焦離子束(FIB)切割與透射電子顯微鏡(TEM)分析
此外，我們還采用了聚焦離子束(FIB)技術，對芯片的特定區域進行了準確的切割和制備，以便于進一步的透射電子顯微鏡(TEM)分析。通過TEM，我們能夠在原子級別上觀察芯片的微觀結構，從而更準確地識別導致短路的缺陷類型和位置。
7、數據綜合分析
在完成上述測試后，我們對收集到的數據進行了綜合分析。我們利用統計分析方法，對芯片的電學參數、內部結構和材料特性進行了深入研究，以確定導致短路失效的根本原因。通過這種方法，我們能夠為客戶提供一個全面、詳細的芯片短路失效分析報告，為后續的產品改進和質量控制提供科學依據。
三、芯片短路分析結果
綜合電性測試和開封測試的結果，我們得出結論：該芯片在應用過程中遭受了大能量沖擊，導致晶體受損并發生電性失效。芯片短路失效分析揭示了這一過程中的關鍵因素，即能量沖擊導致的晶體損傷。
華南檢測：http://www.lysyyey.com/websiteMap
廣東省華南檢測技術有限公司，憑借20年的檢測經驗和專業的技術團隊，是您在芯片短路失效分析領域的可靠伙伴。我們致力于幫助企業解決與品質相關的問題，確保產品的可靠性和安全性。我們的實驗室優勢在于強大的可靠性測試標準解讀能力、豐富的測試方案設計經驗、測試工裝和治具的設計開發能力，以及快速響應客戶和物流解決方案。此外，我們還擁有大規模測試通用數據庫，為客戶提供數據支持。
通過這一系列的分析步驟，我們的團隊能夠為客戶提供一個全面、深入的芯片短路失效分析服務。我們的專業技能和先進的設備確保了分析的準確性和可靠性，幫助客戶有效地識別和解決芯片短路問題。我們期待與您的合作，共同提升電子產品的質量和可靠性。
