PCB板焊電鍍銅晶格分析

本實驗室典型案例分享，未經允許，請勿轉載！

樣品描述:

PCB板1個

檢測目的:

PCB板電鍍銅晶格分析

檢測方法:

1. 將樣品裁取指示分析位置

2. 機械研磨至目標位置附近區域并做簡單拋光

3. 使用離子研磨機精細切割至目標位置

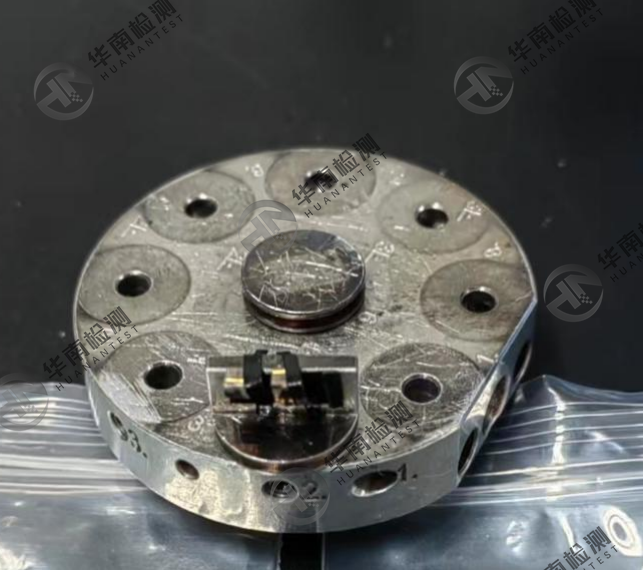

4. 樣品放入電鏡樣品臺，將導電膠粘貼至分析位置附近區域，放置樣品倉，選擇合適的信號源、工作距離和工作電壓，SEM拍照并保存圖片

檢測儀器:

HITACHI SU8220

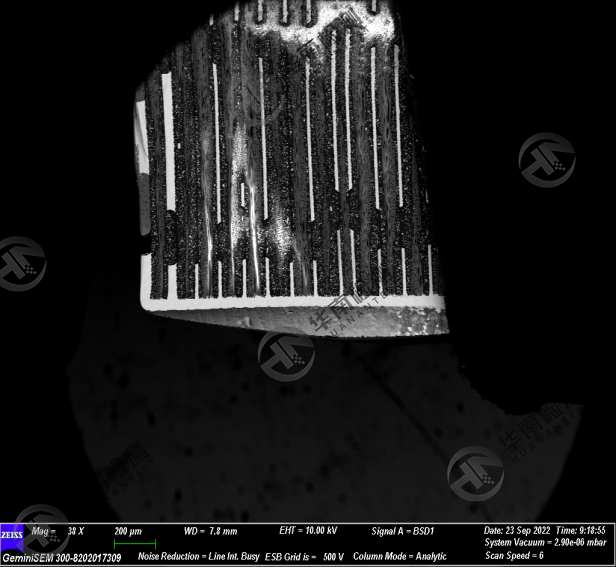

檢測圖片：

檢測結果:

鍍銅晶格走向清晰可見，內層銅、沉銅層、電鍍銅各層清晰可見，層間針孔清晰可見。
